ATEX指令 ISO6432準拠シリンダ ロッド回り止め形 複動 片ロッド 55-C85Kシリーズ

ATEX指令 ISO6432準拠シリンダ ロッド回り止め形 複動 片ロッド 55-C85Kシリーズ 55-CD85KE10-40-A

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番:

55-CD85KE10-40-A
解除
数量：

閲覧中の商品と併せてご検討ください

ワンタッチ管継手 ステンレス KGシリーズ デルタ KGDワンタッチ管継手 ステンレス KGシリーズ デルタ KGD
－閉じる

55-CD85KE10-40-Aの仕様・寸法情報

種類
一般型シリンダ
ストローク L(mm)
40
シリンダ内径 D(φ)
10
シリンダ作動方式
[複動] 複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
環境・用途
標準
周囲温度(℃)
-10～60
エンドロック
なし
バルブ
なし
クッション
ラバークッション
使用圧力(MPa)
0.08～1
仕様
磁石内蔵
オートスイッチ取付形態
レール取付
取付支持形式
両側ボス形

商品情報

製品仕様

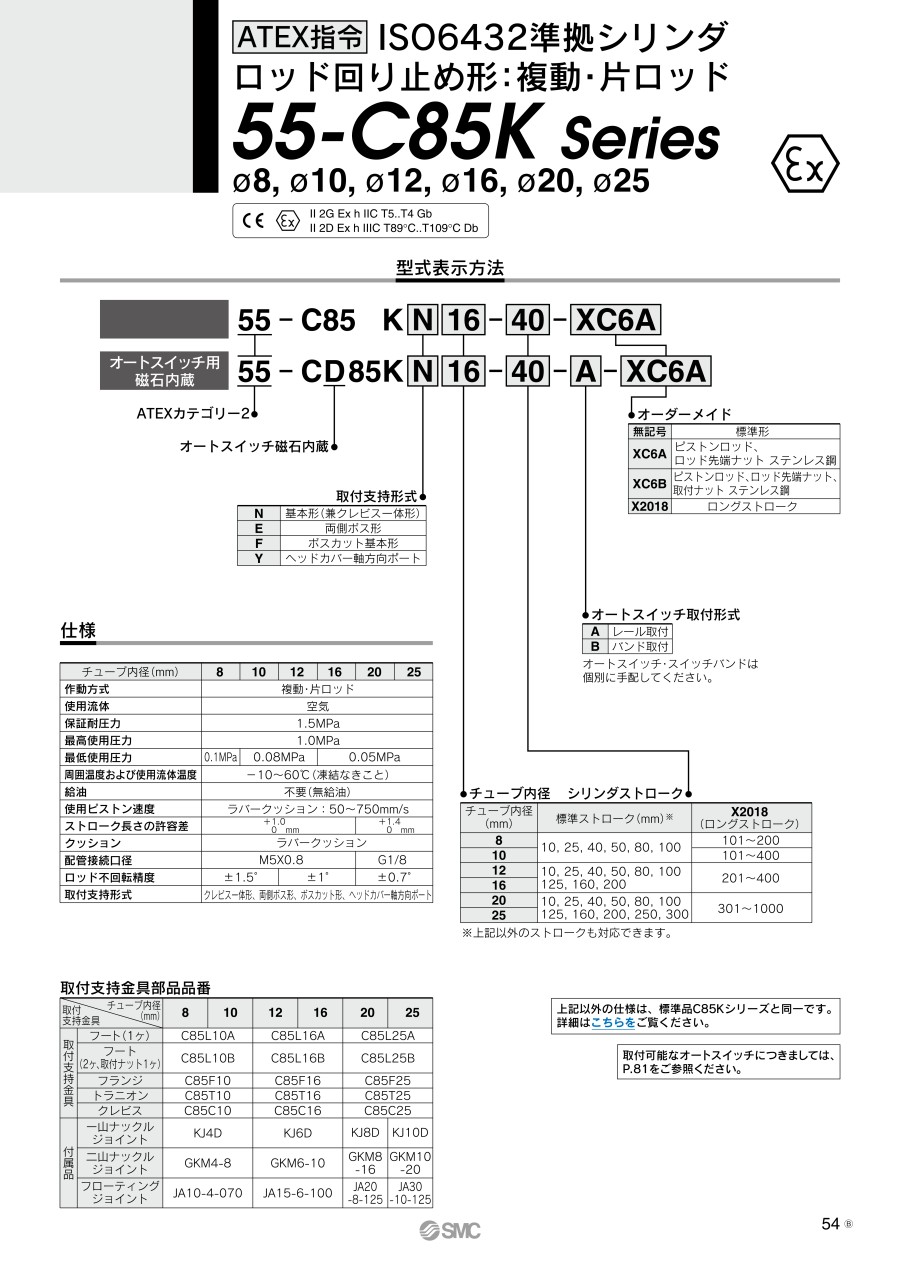

型式表示方法

ATEX指令 ISO6432準拠シリンダ ロッド回り止め形 複動 片ロッド 55-C85Kシリーズ ATEXカテゴリー2 製品仕様01

仕様

チューブ内径（mm）1012162025
作動方式複動・片ロッド
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.08MPa0.05MPa
周囲温度および使用流体温度-10～+60℃（凍結なきこと）
給油不要（無給油）
使用ピストン速度ラバークッション：50～750mm/s
ストローク長さの許容差0～+1.0mm0～+1.4mm
クッションラバークッション
配管接続口径M5×0.8G1/8
ロッド不回転精度±1.5°±1°±0.7°
取付支持形式クレビス一体形、両側ボス形

※上記以外の仕様は、標準品C85Kシリーズと同一です。

型番リスト

表示件数
  • 1
    • 型番
    55-CD85KE10-40-A

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    使用圧力

    (MPa)

    仕様

    オートスイッチ取付形態

    取付支持形式

    		最小発注数量
    40
    10
    0.08～1
    磁石内蔵
    レール取付
    両側ボス形
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,214円
    ( 3,535円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【ATEX指令とは】
    2003年7月1日から、爆発の危険性のある雰囲気で使用される機器について、ATEX指令に準拠することがEU内で義務付けられました。
    ■CEマークとATEX
    ATEX指令はCEマークの対象の一部分となり、従来のヨーロッパ防爆規格がこの中に組み込まれています。
    ■ATEX指令の目的
    ATEXの主な目的は次のとおりです。
    ・静電荷の防止
    ・摩擦、衝撃、磨耗により発生する火花の点火防止
    ・同上による温度上昇による点火防止
    ・責任は製造メーカにある
    ・ゾーン/カテゴリー別に認証
    ■ゾーン/カテゴリー区分
    ATEXでは、危険個所（ゾーン）の区分毎に適用する対象をカテゴリー区分しています。
    ・ゾーン0：カテゴリー1
    爆発性雰囲気が存在する可能性（ゾーン）：継続的あるいは長時間＞1000時間/年
    ・ゾーン1：カテゴリー2
    爆発性雰囲気が存在する可能性（ゾーン）：時折 10～1000時間/年
    ・ゾーン2：カテゴリー3
    爆発性雰囲気が存在する可能性（ゾーン）：可能性は少ない、短時間＜10時間/年

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ATEX指令 ISO6432準拠シリンダ ロッド回り止め形 複動 片ロッド 55-C85Kシリーズの型番55-CD85KE10-40-Aのページです。 型番55-CD85KE10-40-Aに関する仕様情報を記載しております。
