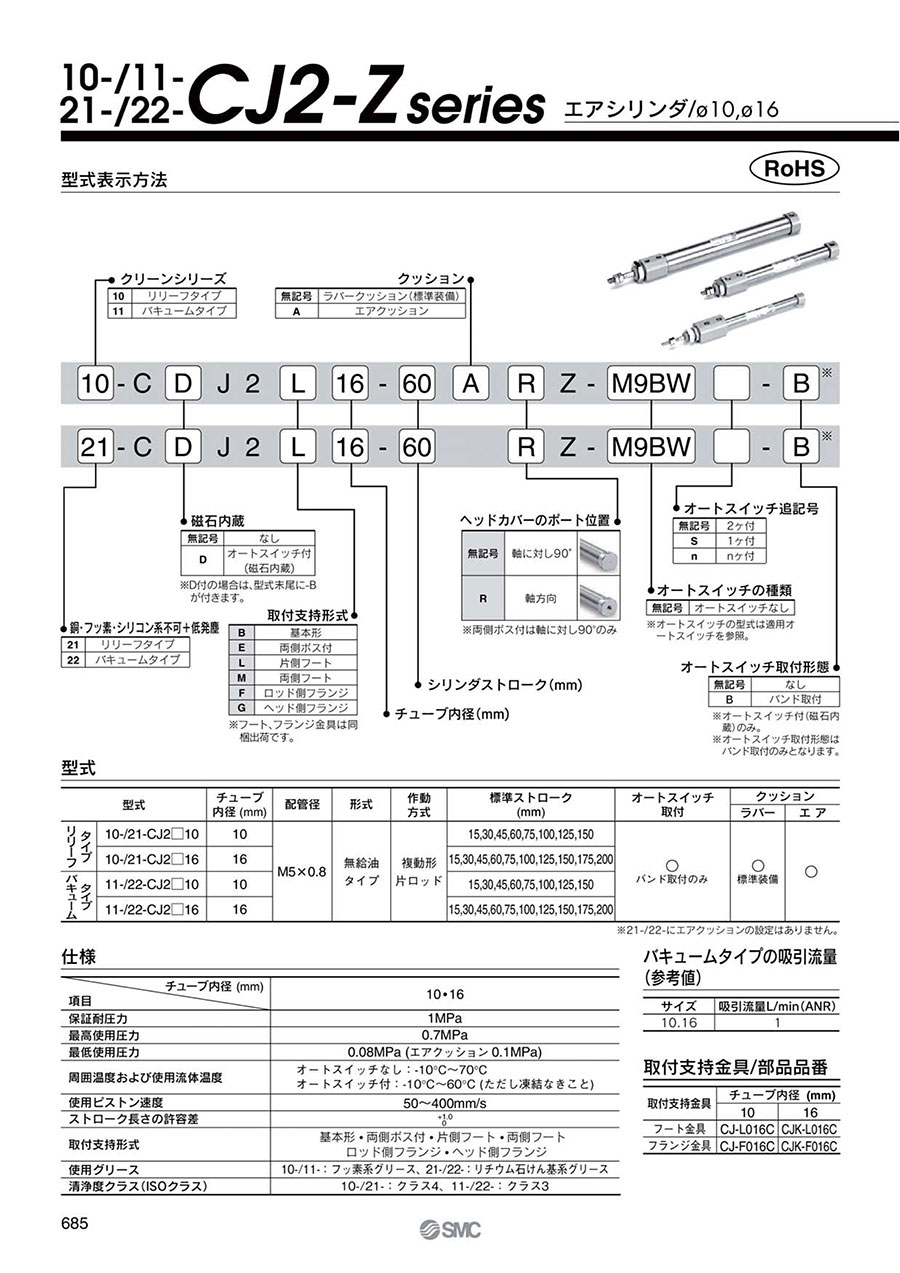

エアシリンダ クリーン・低発塵 10-/11-/21-/22-CJ2・CJ2-Zシリーズ
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形（B）ラバークッション
基本形（B） エアクッション付
片側フート形（L）ラバークッション
片側フート形（L）エアクッション付
両側フート形（M） ラバークッション
ラバークッション
両側フート形（M）エアクッション付
ロッド側フランジ形（F）ラバークッション
ロッド側フランジ形（F）エアクッション付
ヘッド側フランジ形（G） ラバークッション
ヘッド側フランジ形（G） エアクッション付
両側ボス付（E） ラバークッション
両側ボス付（E） エアクッション付
製品仕様
製品仕様
| 項目 | チューブ内径（mm） |
|---|---|
| 10・16 | |
| 保証耐圧力 | 1MPa |
| 最高使用圧力 | 0.7MPa |
| 最低使用圧力 | 0.08MPa（エアクッション0.1MPa） |
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃ オートスイッチ付：-10℃～60℃（ただし凍結なきこと） |
| 使用ピストン速度 | 50～400mm/s |
| ストローク長さの許容差 | 0～+1.0 |
| 取付支持形式 | 基本形・両側ポス付・片側フート・両側フート ロッド側フランジ・ヘッド側フランジ |
| 使用グリース | 10-/11-：フッ素系グリース、21-/22-：リチウム石けん基系グリース |
| 清浄度クラス（ISOクラス） | 10-/21-：クラス4、11-/22-：クラス3 |
製品仕様
| 項目 | チューブ内径（mm） |
|---|---|
| 6 | |
| 保証耐圧力 | 1.05MPa |
| 最高使用圧力 | 0.7MPa |
| 最低使用圧力 | 0.14MPa |
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃、オートスイッチ付：-10℃～60℃（ただし凍結なきこと） |
| 使用ピストン速度 | 50～400mm/s |
| ストローク長さの許容差 | 0～+1.0 |
| 取付支持形式 | 基本形・軸方向フート形・ロッド側フランジ形 |
| 使用グリース | 10-/11-：フッ素系グリース、21-/22-：リチウム石けん基系グリース |
| 清浄度クラス（ISOクラス） | 10-/21-：クラス4、11-/22-：クラス3 |
規格表
基本形（B） ラバークッション
基本形（B） エアクッション付
片側フート形（L）ラバークッション
片側フート形（L）エアクッション付
両側フート形（M） ラバークッション
両側フート形（M）エアクッション付
ロッド側フランジ形（F）ラバークッション
ロッド側フランジ形（F）エアクッション付
ヘッド側フランジ形（G） ラバークッション
ヘッド側フランジ形（G） エアクッション付
両側ボス付（E） ラバークッション
両側ボス付（E） エアクッション付
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,287円 ( 11,316円 ) | 9日目 |
6,982円 ( 7,680円 ) | 39日目 |
6,875円 ( 7,563円 ) | 6日目 |
5,501円 ( 6,051円 ) | 9日目 |
4,207円 ( 4,628円 ) | 9日目 |
4,584円 ( 5,042円 ) | 9日目 |
詳細情報
基本情報
【10-／11-シリーズ クリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。
【21／22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応。
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。）
