メカニカル部品技術窓口

絞り込み条件

未確定：候補が101型番あります。

ストローク L(mm)
~mm
- 20
- 25
- 30
- 40
- 50
- 55
- 60
- 70
- 75
- 80
- 100
- 120
- 125
- 130
- 136
- 150
- 160
- 175
- 180
- 200
- 250
- 300
- 320
- 350
- 380
- 400
- 450
- 480
- 500
- 550
- 600
- 650
シリンダ内径 D(φ)
~mm
- 32
- 40
- 50
- 63
- 80
- 100
ロッド作動方式
~mm
- 片ロッド
- 両ロッド
仕様
~mm
- 磁石なし
- 磁石内蔵
取付支持形式
~mm
オートスイッチ
~mm
リード線長さ(m)
~mm
- 0.5
- 3
- 5
スイッチ数
~mm
- 2
タイプ
~mm
- C96K
- C96KD
CAD
- 2D
- 3D
出荷日
- すべて
- 19日以内

SMC

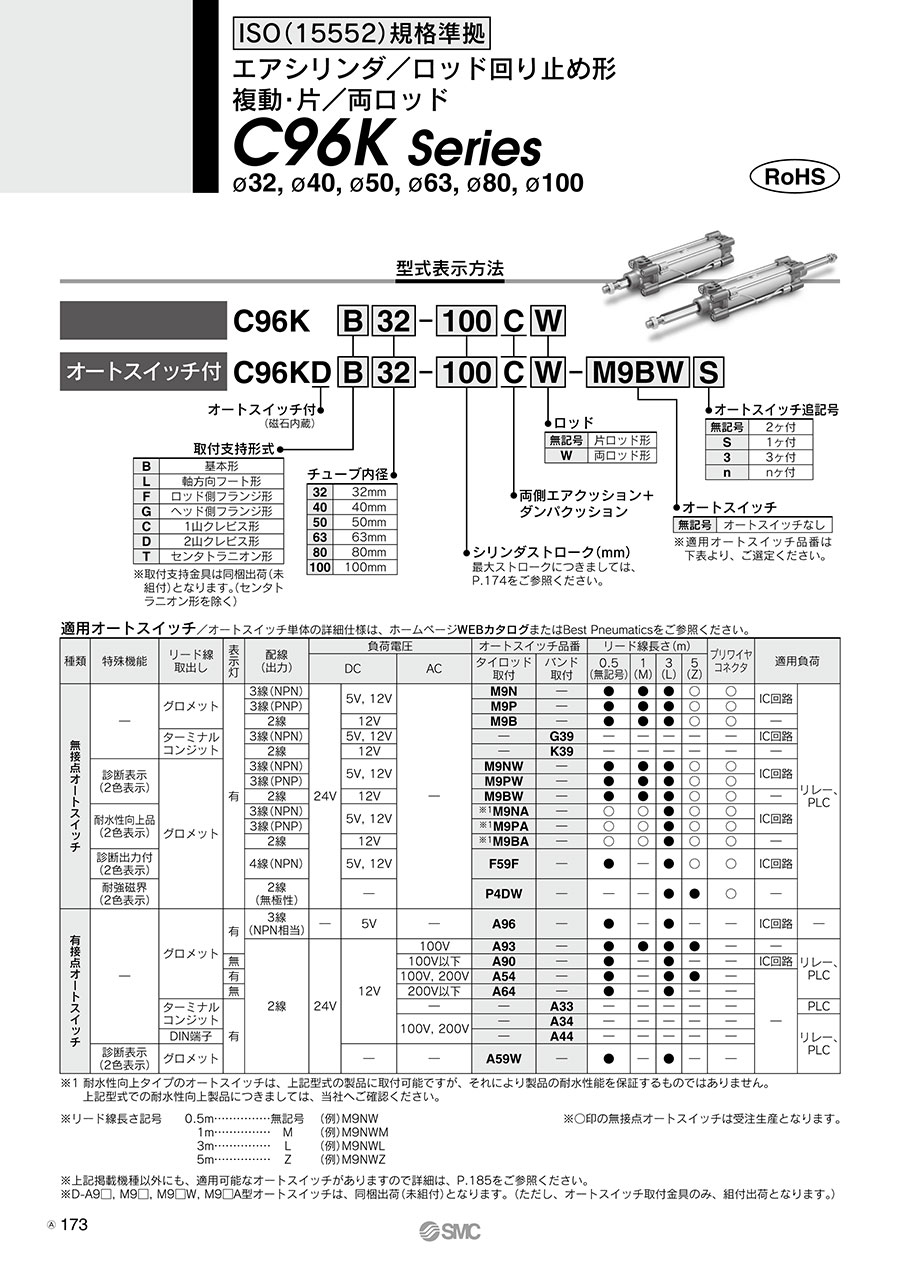

ISO規格（15552）準拠エアシリンダロッド回り止め形複動片・両ロッド C96Kシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,866円～57,593円特別価格

税込単価: 10,853円～63,352円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手内蔵形エアシリンダ標準形複動片ロッド CM2シリーズ

通常価格(税別)： 4,767円 (税込価格：5,244円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

耐水性向上エアシリンダ標準形複動・片ロッド CG1シリーズ

通常価格(税別)： 5,893円 (税込価格：6,482円)

通常出荷日：6 日目～

【特長】・ISO規格（15552）準拠・軽量：最大17％減・新クッション方式（...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
本体形状
ブロック形
付加機能
ロッド回り止め機能付
環境・用途
標準
クッション
両側エアクッション+ダンパクッション付
使用圧力 (MPa)
0.05～1

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が101型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

ロッド作動方式

周囲温度

(℃)

仕様

取付支持形式

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

25	32	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
50	32	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
25	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
30	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
125	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
150	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
300	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
500	40	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
125	63	両ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
160	63	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
150	100	片ロッド	-20～70	磁石なし	基本形	オートスイッチなし	-	-	1個
100	80	片ロッド	-20～70	磁石なし	二山クレビス形	オートスイッチなし	-	-	1個
40	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
50	32	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
75	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
80	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
100	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
120	32	片ロッド	-10～60	磁石内蔵	基本形	F59	0.5	2	1個
125	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
130	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
150	32	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
200	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
250	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
320	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
400	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
480	32	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
25	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
100	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
150	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
160	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
200	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
300	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
320	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
320	40	片ロッド	-10～60	磁石内蔵	基本形	M9BW	0.5	2	1個
350	40	片ロッド	-10～60	磁石内蔵	基本形	M9P	5	2	1個
380	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
400	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
450	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
500	40	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
500	40	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
50	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
80	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
175	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
200	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
200	50	片ロッド	-10～60	磁石内蔵	基本形	A54	0.5	2	1個
300	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
320	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
400	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
550	50	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
600	50	片ロッド	-10～60	磁石内蔵	基本形	A53	0.5	2	1個
50	63	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
50	63	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
100	63	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
125	63	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
320	63	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
25	80	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
50	80	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
100	80	片ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
180	80	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個
250	80	両ロッド	-20～70	磁石内蔵	基本形	オートスイッチなし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,364円 ( 11,400円 )	19日目
9,866円 ( 10,853円 )	19日目
11,409円 ( 12,550円 )	19日目
11,105円 ( 12,216円 )	19日目
12,659円 ( 13,925円 )	19日目
12,586円 ( 13,845円 )	19日目
14,658円 ( 16,124円 )	19日目
16,913円 ( 18,604円 )	19日目
23,430円 ( 25,773円 )	19日目
21,695円 ( 23,865円 )	19日目
36,112円 ( 39,723円 )	19日目
29,611円 ( 32,572円 )	19日目
11,203円 ( 12,323円 )	19日目
14,115円 ( 15,527円 )	19日目
11,331円 ( 12,464円 )	19日目
10,580円 ( 11,638円 )	19日目
12,372円 ( 13,609円 )	19日目
21,455円 ( 23,601円 )	19日目
10,799円 ( 11,879円 )	19日目
11,993円 ( 13,192円 )	19日目
16,016円 ( 17,618円 )	19日目
12,219円 ( 13,441円 )	19日目
11,919円 ( 13,111円 )	19日目
12,812円 ( 14,093円 )	19日目
13,995円 ( 15,395円 )	19日目
14,884円 ( 16,372円 )	19日目
11,105円 ( 12,216円 )	19日目
11,993円 ( 13,192円 )	19日目
12,882円 ( 14,170円 )	19日目
14,066円 ( 15,473円 )	19日目
12,182円 ( 13,400円 )	19日目
13,789円 ( 15,168円 )	19日目
13,789円 ( 15,168円 )	19日目
19,234円 ( 21,157円 )	19日目
22,834円 ( 25,117円 )	19日目
15,547円 ( 17,102円 )	19日目
15,547円 ( 17,102円 )	19日目
15,395円 ( 16,935円 )	19日目
16,731円 ( 18,404円 )	19日目
22,703円 ( 24,973円 )	19日目
14,325円 ( 15,758円 )	19日目
16,913円 ( 18,604円 )	19日目
17,271円 ( 18,998円 )	19日目
18,508円 ( 20,359円 )	19日目
26,818円 ( 29,500円 )	19日目
20,215円 ( 22,237円 )	19日目
20,215円 ( 22,237円 )	19日目
21,197円 ( 23,317円 )	19日目
26,799円 ( 29,479円 )	19日目
33,460円 ( 36,806円 )	19日目
18,289円 ( 20,118円 )	19日目
21,853円 ( 24,038円 )	19日目
19,325円 ( 21,258円 )	19日目
19,839円 ( 21,823円 )	19日目
22,896円 ( 25,186円 )	19日目
28,871円 ( 31,758円 )	19日目
29,759円 ( 32,735円 )	19日目
26,776円 ( 29,454円 )	19日目
35,090円 ( 38,599円 )	19日目
37,941円 ( 41,735円 )	19日目

基本情報

基本情報

【特長】
・ISO規格（15552）準拠
・軽量：最大17％減
・新クッション方式（エアクッション+ダンパクッション）によりタクトタイム短縮
・ダンパクッションによりピストン停止時の金属音を軽減

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
