メカニカル部品技術窓口

絞り込み条件

未確定：候補が280型番あります。

ストローク L(mm)
~mm
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
シリンダ内径 D(φ)
~mm
- 20
- 25
取付支持形式
~mm
ロッド先端形状
~mm
- ロッド先端おねじ
- 標準
オートスイッチ
~mm
- F8N
- M9B
- M9BA
- M9BAV
- M9BV
- M9BW
- M9BWV
- M9N
- M9NV
- M9NW
- M9NWV
- M9P
- M9PA
- A93
- A93V
- A96
- オートスイッチなし
リード線長さ(m)
~mm
- 0.5
- 1
- 3
- 5
- なし
スイッチ数
~mm
- 1
- 2
- 3
- 4
- なし
タイプ
~mm
- CDQS
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内
- 19日以内

SMC

潤滑保持機能付薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

カタログ |

通常単価(税別): 5,447円～21,616円

税込単価: 5,992円～23,778円

通常出荷日：9日目～19日目

【特長】・ピストンロッド表面にグリース膜を形成させ耐久性向上・粉体、異物混入を防止・一般環境下でも作動...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

潤滑保持機能（ルブリテーナ）付シリンダエアシリンダ標準形複動・片ロッド CG1シリーズ

通常価格(税別)： 5,622円 (税込価格：6,184円)

通常出荷日：19 日目

未確定：候補が280型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

CDQSB20M-10DM-M9NWVLS

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

取付支持形式

ロッド先端形状

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

5	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
5	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BV	3	2	1個
5	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BV	0.5	1	1個
5	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NV	0.5	2	1個
5	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NV	3	2	1個
5	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	3	2	1個
10	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	A93	0.5	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BV	0.5	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BV	3	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BWV	3	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NWV	0.5	2	1個
10	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	オートスイッチなし	なし	なし	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	A93V	3	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	F8N	3	1	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	0.5	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	3	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BWV	3	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NV	0.5	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NWV	0.5	2	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NWV	3	1	1個
10	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NWV	0.5	1	1個
15	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	A93	3	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	A93	1	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9B	0.5	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9B	3	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BW	0.5	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NW	0.5	2	1個
15	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	オートスイッチなし	なし	なし	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9B	0.5	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	3	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NV	0.5	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NV	3	2	1個
15	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	0.5	2	1個
20	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9B	3	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BV	3	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BW	3	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NW	0.5	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NW	3	2	1個
20	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	オートスイッチなし	なし	なし	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9B	0.5	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9B	3	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	0.5	2	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	0.5	1	1個
20	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NWV	0.5	2	1個
25	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	A93	1	2	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9B	3	2	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BW	0.5	2	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9NW	3	2	1個
25	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	オートスイッチなし	なし	なし	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	3	2	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	0.5	2	1個
25	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	3	2	1個
30	20	-10～70	0.1～1.0	通し穴・両端タップ共通（標準）	標準	オートスイッチなし	なし	なし	1個
30	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BW	0.5	2	1個
30	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BW	3	2	1個
30	20	-10～60	0.1～1.0	通し穴・両端タップ共通（標準）	標準	M9BWV	3	2	1個

通常単価(税別) (税込単価)	通常出荷日

5,447円 ( 5,992円 )	19日目
11,250円 ( 12,375円 )	19日目
8,081円 ( 8,889円 )	19日目
12,116円 ( 13,328円 )	19日目
12,423円 ( 13,665円 )	19日目
12,219円 ( 13,441円 )	19日目
5,622円 ( 6,184円 )	19日目
8,390円 ( 9,229円 )	19日目
11,698円 ( 12,868円 )	19日目
11,424円 ( 12,566円 )	19日目
11,692円 ( 12,861円 )	19日目
11,156円 ( 12,272円 )	19日目
5,846円 ( 6,431円 )	19日目
9,683円 ( 10,651円 )	19日目
10,009円 ( 11,010円 )	19日目
11,111円 ( 12,222円 )	19日目
12,436円 ( 13,680円 )	19日目
11,916円 ( 13,108円 )	19日目
11,112円 ( 12,223円 )	19日目
11,380円 ( 12,518円 )	19日目
8,881円 ( 9,769円 )	19日目
8,611円 ( 9,472円 )	19日目
5,982円 ( 6,580円 )	19日目
10,554円 ( 11,609円 )	19日目
9,985円 ( 10,984円 )	19日目
12,372円 ( 13,609円 )	19日目
11,071円 ( 12,178円 )	19日目
12,856円 ( 14,142円 )	19日目
10,980円 ( 12,078円 )	19日目
6,207円 ( 6,828円 )	19日目
10,758円 ( 11,834円 )	19日目
12,006円 ( 13,207円 )	19日目
11,472円 ( 12,619円 )	19日目
13,989円 ( 15,388円 )	19日目
11,205円 ( 12,326円 )	19日目
6,336円 ( 6,970円 )	19日目
13,419円 ( 14,761円 )	19日目
13,753円 ( 15,128円 )	19日目
11,870円 ( 13,057円 )	19日目
11,335円 ( 12,469円 )	19日目
12,733円 ( 14,006円 )	19日目
6,560円 ( 7,216円 )	19日目
11,112円 ( 12,223円 )	19日目
11,646円 ( 12,811円 )	19日目
11,558円 ( 12,714円 )	19日目
9,058円 ( 9,964円 )	19日目
12,094円 ( 13,303円 )	19日目
6,471円 ( 7,118円 )	19日目
10,784円 ( 11,862円 )	19日目
11,558円 ( 12,714円 )	19日目
11,467円 ( 12,614円 )	19日目
14,066円 ( 15,473円 )	19日目
6,694円 ( 7,363円 )	19日目
12,496円 ( 13,746円 )	19日目
12,436円 ( 13,680円 )	19日目
12,227円 ( 13,450円 )	19日目
6,518円 ( 7,170円 )	19日目
12,366円 ( 13,603円 )	19日目
13,678円 ( 15,046円 )	19日目
12,587円 ( 13,846円 )	19日目

基本情報

基本情報

【特長】
・ピストンロッド表面にグリース膜を形成させ耐久性向上
・粉体、異物混入を防止
・一般環境下でも作動回数の向上がはかれます

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

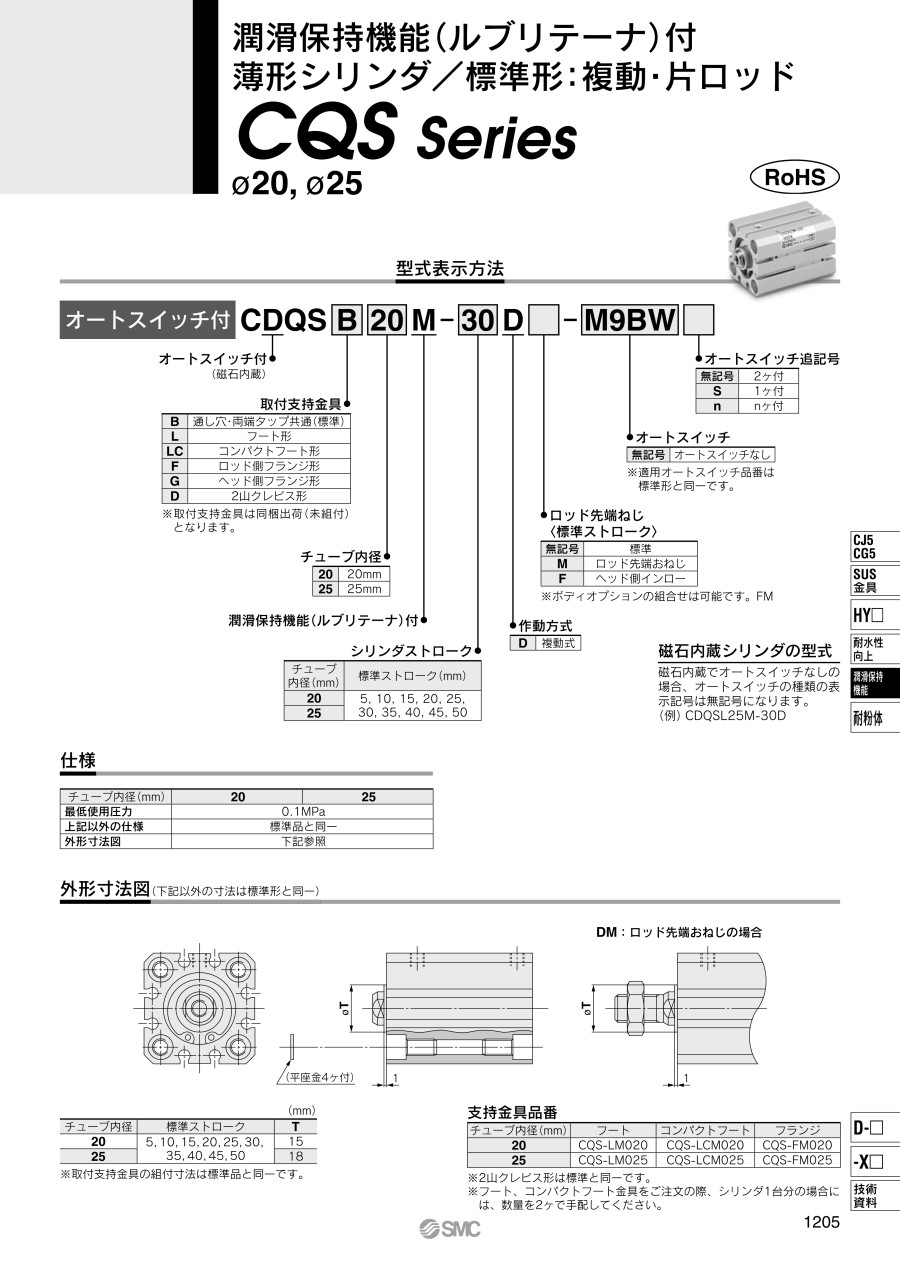

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

潤滑保持機能付薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品潤滑保持機能付薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ	潤滑保持機能（ルブリテーナ）付薄形シリンダ標準形複動・片ロッド CQ2シリーズ	薄形シリンダコンパクトタイプ標準形複動片ロッド二次電池対応 25A-CQSシリーズ	薄形シリンダコンパクトタイプロッド回り止め形複動片ロッド CQSKシリーズ	薄形シリンダコンパクトタイプ標準形複動両ロッド二次電池対応 25A-CQSWシリーズ	ロック付薄形シリンダ複動・片ロッド CLQシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	5,447円-	9,349円 -	2,954円 -	3,718円 -	6,954円 -	14,257円 -
通常出荷日	9日目〜	9日目〜	5日目〜	1日目〜	19日目	6日目〜
種類	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	両ロッド	片ロッド
本体形状	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形	ブロック形
付加機能	標準	標準	標準	-	標準	落下防止機能付 / ブレーキ付 / 中間停止機能付
