商品情報
型番リスト
詳細情報
カタログ

商品情報

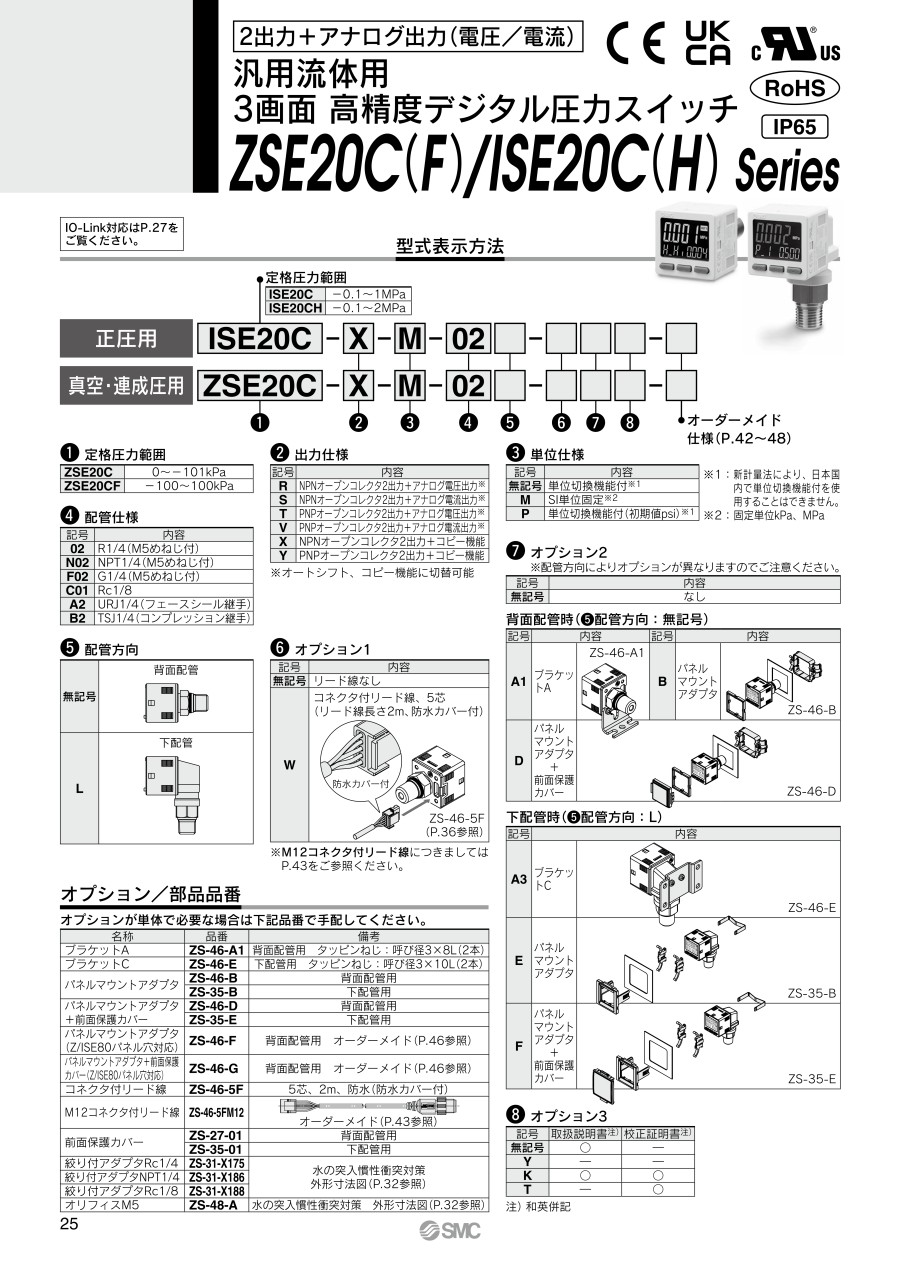

外形図

02:R1/4・N02: NPT1/4

F02:G1/4

C01:Rc1/8

A2:URJ1/4

B2:TSJ1/4

02L:R1/4・N02L: NPT1/4

F02L:G1/4

C01L:Rc1/8

A2L:URJ1/4

B2L:TSJ1/4

A1:ブラケットA（背面配管）

A3:ブラケットC（下配管）

B:パネルマウントアダプタ（背面配管）

E:パネルマウントアダプタ（下配管）

D:パネルマウントアダプタ+前面保護カバー（背面配管）

F:パネルマウントアダプタ+前面保護カバー（下配管）

製品仕様

型式			ZSE20C（真空圧）	ZSE20CF（連成圧）	ISE20C（正圧）	ISE20CH（正圧）
適用流体			SUS630、SUS304を腐食させない液体および気体
圧力仕様	定格圧力範囲		0.0～-101.0kPa	-100.0～100.0kPa	-0.100～1.000MPa	-0.100～2.000MPa
	表示/設定圧力範囲		10.0～-105.0kPa	-105.0～105.0kPa	-0.105～1.050MPa	-0.105～2.100MPa
	表示/設定最小単位		0.1kPa		0.001MPa
	耐圧力		500kPa		2MPa	4MPa
電源仕様	電源電圧		DC12～24V±10% リップル（p-p）10%以下
	消費電流		35mA以下
	保護		逆接続保護
精度	表示精度		±2%F.S.±1digit（周囲温度25±3℃）
	繰返し精度		±0.2%F.S.±1digit
	アナログ出力精度		±2.5%F.S.（周囲温度25±3℃時）
	アナログ出力直線性		±1%F.S.
	温度特性		±3%F.S.（25℃基準）
スイッチ出力	出力形式		NPNまたはPNPオープンコレクタ2出力
	出力モード		ヒステリシスモード、ウインドコンパレータモード、エラー出力、出力オフ
	スイッチ動作		正転出力、反転出力
	最大負荷電流		80mA
	最大印加電圧（NPNのみ）		28V
	内部降下電圧（残留電圧）		1V以下（負何電流80mA時）
	ディレー時間^※1		1.5ms以下（チャタリング防止機能時:20, 100, 500, 1000, 2000, 5000ms選択）
	応差	ヒステリシスモード	0から可変^※2
	応差	ウインドコンパレータモード	0から可変^※2
	短絡保護		装備
アナログ出力	電圧出力	出力形式	電圧出力：1～5V		電圧出力：0.6～5V	電圧出力：0.8～5V
	電圧出力	出力インピーダンス	約1kΩ
	電流出力	出力形式	電流出力：4～20mA		電流出力：2.4～20mA	電流出力：3.2～20mA
	電流出力	負荷インピーダンス	最大負荷インピーダンス電源電圧12V時：300Ω 電源電圧24V時：600Ω 最小負荷インピーダンス：50Ω
オートシフ卜入力	入力形式		無電圧入力：0.4V以下
	入力モード		オートシフト、オートシフトゼロより選択
	入力時間		5ms以上
表示	単位^※3		MPa, kPa, k gf/cm², bar, psi, inHg, mmHg		MPa, kPa, kgf/cm², bar, psi
	表示方式		LCD
	画面数		3画面（メイン画面、サブ画面×2）
	表示色		1）メイン画面：赤/緑 2）サブ画面：橙
	表示桁数		1）メイン画面：4桁（7セグメン卜） 2）サブ画面：4桁（上位1桁11セグメン卜、その他7セグメン卜）
	動作表示灯		スイッチ出力ON時点灯 OUT1、OUT2：橙
デジタルフィルタ^※4			0, 10, 50, 100, 500, 1000, 5000ms
耐環境	保護等級		IP65
	耐電圧		AC250V 1分間充電部一括と筐体間
	絶縁抵抗		2MΩ以上（DC50Vメガにて）充電部一括と筐体間
	使用温度範囲		動作時：-5～50℃、保存時：-10～60℃（結露および凍結しないこと）
	使用湿度範囲		動作時・保存時：35～85%RH（結露しないこと）
規格			UL/CSA（E216656）、CE、RoHS
コネクタ付リード線長さ			2m

※1：デジタルフィルタなし（0ms）時の値です。
※2：印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※3：単位切換機能付の製品をご使用の場合に設定できます。単位切換機能なしの場合はMPa/kPaのみ選択となります。
※4：ステップ入力に対する90%応答の時間です。
※5：品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

型番リスト

表示件数

...

型番

ISE20C-R-M-02-WA1-X500

ISE20C-R-M-02-WB

ISE20C-R-M-02-WB-X510

ISE20C-R-M-02-WY-X500

ISE20C-R-M-02-WY-X510

ISE20C-R-M-02L-W-X500

ISE20C-R-M-02L-W-X510

ISE20C-R-M-02L-WA3

種類

出力方式

配管口の種類

配管ねじの呼び

配管ねじの種類

接液部材質

センサ・モニタ構造

出力点数

入力点数

流体の種類

耐圧力

(MPa)

使用温度範囲

(℃)

使用湿度範囲

(%)

アナログ出力仕様

電源電圧の種類

電源電圧

(V)

配管接続方向

用途

単位仕様

リード線

オーダーメイド仕様

定格圧力範囲

適用センサ

詳細タイプ

オプション

取扱説明書

校正証明書

出力仕様

アナログ電圧出力

(V)

アナログ電流出力

(mA)

最小発注数量

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットA

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットC

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットC

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

URJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

URJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

URJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

URJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

URJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

TSJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

TSJ

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

めねじ

[1/8] 1/8

[Rc(R)] Rc

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[G] G

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[G] G

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[G] G

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

単位切換機能付

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

絞り内蔵継手仕様

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

接流体部SUS316L仕様

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

絞り内蔵継手仕様

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

接流体部SUS316L仕様

-0.1～1MPa

ブラケットA

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

絞り内蔵継手仕様

-0.1～1MPa

パネルマウントアダプタ

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

パネルマウントアダプタ+前面保護カバー

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

接流体部SUS316L仕様

-0.1～1MPa

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

絞り内蔵継手仕様

-0.1～1MPa

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

背面

正圧用

SI単位固定

リード線なし

接流体部SUS316L仕様

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

ブラケットC

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

リード線なし

なし

-0.1～1MPa

パネルマウントアダプタ

あり

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

接流体部SUS316L仕様

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

絞り内蔵継手仕様

-0.1～1MPa

なし

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

圧力スイッチ

NPNオープンコレクタ / アナログ

[おねじ] おねじ

[1/4] 1/4

[Rc(R)] R

[ステンレス] 圧力センサ：SUS630　継手部：SUS304

[一体形] 一体形

空気 / 水

-5～50

35～85

電圧

[12～24] 12～24±10％

[下] 下

正圧用

SI単位固定

コネクタ付リード線、5芯（リード線長さ2m、防水カバー付）

なし

-0.1～1MPa

ブラケットC

あり

なし

NPNオープンコレクタ2出力+アナログ電圧出力

0.6～5

1個

通常単価(税別) (税込単価)	通常出荷日

23,534円 ( 25,887円 )	6日目
20,629円 ( 22,692円 )	19日目
20,550円 ( 22,605円 )	19日目
20,934円 ( 23,027円 )	19日目
25,028円 ( 27,531円 )	6日目
25,381円22,842円 ( 25,126円 )	19日目
26,616円23,954円 ( 26,349円 )	19日目
25,298円22,768円 ( 25,045円 )	19日目
22,224円 ( 24,446円 )	19日目
22,703円 ( 24,973円 )	19日目
21,379円 ( 23,517円 )	19日目
22,716円 ( 24,988円 )	6日目
22,457円 ( 24,703円 )	19日目
23,545円 ( 25,900円 )	19日目
22,985円 ( 25,284円 )	19日目
27,355円 ( 30,091円 )	19日目
28,646円 ( 31,511円 )	6日目
27,615円 ( 30,377円 )	19日目
33,166円 ( 36,483円 )	19日目
33,431円 ( 36,774円 )	19日目
25,044円 ( 27,548円 )	19日目
26,361円 ( 28,997円 )	19日目
21,064円 ( 23,170円 )	19日目
22,401円 ( 24,641円 )	6日目
22,716円 ( 24,988円 )	19日目
23,032円 ( 25,335円 )	19日目
22,716円 ( 24,988円 )	19日目
23,287円 ( 25,616円 )	19日目
23,032円 ( 25,335円 )	19日目
21,616円 ( 23,778円 )	19日目
21,920円 ( 24,112円 )	19日目
23,534円21,180円 ( 23,298円 )	19日目
23,887円21,498円 ( 23,648円 )	19日目
20,570円 ( 22,627円 )	19日目
21,297円 ( 23,427円 )	19日目
24,239円21,815円 ( 23,997円 )	19日目
21,412円 ( 23,553円 )	19日目
25,028円 ( 27,531円 )	6日目
27,449円 ( 30,194円 )	9日目
22,401円 ( 24,641円 )	19日目
21,942円 ( 24,136円 )	19日目
26,818円 ( 29,500円 )	19日目
21,870円 ( 24,057円 )	9日目
22,642円 ( 24,906円 )	19日目
22,247円 ( 24,472円 )	19日目
24,136円 ( 26,550円 )	19日目
24,136円 ( 26,550円 )	19日目
23,505円 ( 25,856円 )	9日目
23,505円 ( 25,856円 )	19日目
21,638円 ( 23,802円 )	19日目
26,513円 ( 29,164円 )	19日目
21,638円 ( 23,802円 )	19日目
25,222円 ( 27,744円 )	19日目
23,887円 ( 26,276円 )	9日目
24,500円22,050円 ( 24,255円 )	19日目
22,246円 ( 24,471円 )	19日目
25,381円 ( 27,919円 )	6日目
28,494円 ( 31,343円 )	9日目
21,920円 ( 24,112円 )	19日目
26,002円23,401円 ( 25,741円 )	19日目

...

基本情報

基本情報

【特長】
・測定値を見ながら設定が可能
・設定項目の見える化、サブ画面（ラベル）により何の値を設定しているのかが分かります
・簡単3ステップ設定
・簡単画面切替、測定値を見ながら設定可能
・操作性向上
・ディレー時間最速1.5ms以下（1.5ms以下、20ms、100ms、500ms、1000ms、2000ms、5000msから選択）
・便利な機能：コピー機能、オートシフト機能、暗証番号設定機能、省電力機能、分析能切換機能、MPa/kPa切換機能付き
・コンパクト&軽量
・施工性向上（コネクタ接続で、配管後に配線可能）
・ステンレスダイヤフラム採用
・2方向から配管可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2+アナログ出力汎用流体用 3画面デジタル圧力スイッチZSE20C（F）・ISE20C（H）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 2+アナログ出力汎用流体用 3画面デジタル圧力スイッチZSE20C（F）・ISE20C（H）	2+アナログ出力 3画面デジタル圧力スイッチ ZSE20A（F）・ISE20A	2+アナログ出力 3画面デジタル圧力スイッチ ZSE20B（F）・ISE20B	3画面高精度デジタル圧力スイッチ ZSE20（F）・ISE20シリーズ	1出力 3画面デジタル圧力スイッチ二次電池 25A-ZSE20（F）・ISE20	IO-Link対応（1出力）3画面高精度デジタル圧力スイッチ ZSE20B（F）・ISE20B-L
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	303円-	1,479円 -	1,655円 -	239円 -	8,677円	2,484円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	9日目	5日目〜
