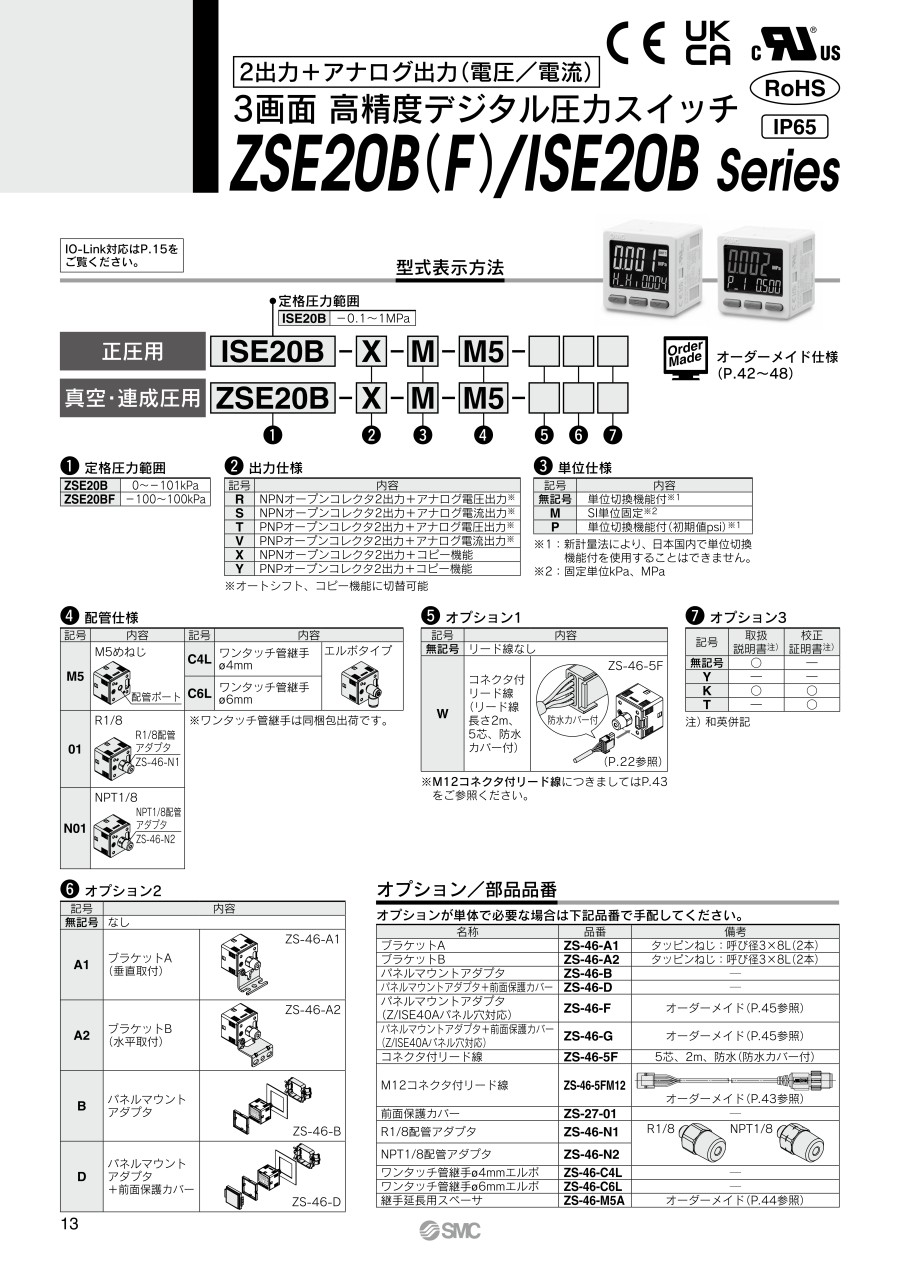

IO-Link対応（1出力）3画面 高精度デジタル圧力スイッチ ZSE20B（F）・ISE20B-L
- 通常単価(税別)
- 2,484円～13,019円
- 税込単価
- 2,732円～14,321円
【特長】・測定値を見ながら設定が可能・操作性向上・設定項目の見える化、サブ画面...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
M5:M5めねじ
01:R1/8・N01: NPT1/8
A1:ブラケットA
A2:ブラケットB
※ブラケットBを使用の場合、配管部の寸法を考慮し設置してください。
B:パネルマウントアダプタ
D:パネルマウントアダプタ+前面保護カバー
ZS-46-5FM12
製品仕様
| 型式 | ZSE20B-L（真空圧） | ZSE20BF-L（連成圧） | ISE20B-L（正圧） | ||
|---|---|---|---|---|---|
| 適用流体 | 空気・非腐食性ガス・不燃性ガス | ||||
| 圧力仕様 | 定格圧力範囲 | 0.0～-100.0kPa | -100.0～100.0kPa | 0.000～1.000MPa | |
| 表示/設定圧力範囲 | 10.0～-105.0kPa | -105.0～105.0kPa | -0.105～1.050MPa | ||
| 表示/設定最小単位 | 0.1kPa | 0.001MPa | |||
| 耐圧力 | 500kPa | 1.5MPa | |||
| 電源仕様 | 電源電圧 | スイッチとして使用する場合 （IO-Linkとして使用しない場合） | DC12～24V±10%、かつ電源リップル10%以下 | ||
| IO-Linkとして使用する場合 | DC18～30V リップル（p-p）10%含む | ||||
| 消費電流 | 35mA以下 | ||||
| 保護 | 逆接続保護 | ||||
| 精度 | 表示精度 | ±2%F.S.±1digit（周囲温度25±3℃時） | |||
| 繰返し精度 | ±0.2%F.S.±1digit | ||||
| 温度特性 | ±2%F.S.（25℃基準） | ||||
| スイッチ 出力（SIO モード時） | 出力形式 | NPNオープンコレクタ出力、PNPオープンコレクタ出力より選択 | |||
| 出力モード | ヒステリシス、ウインドコンパレータ、工ラー出力、出力オフ | ||||
| スイッチ動作 | 正転出力、反転出力 | ||||
| 最大負荷電流 | 80mA | ||||
| 最大印加電圧 | 30V（NPN出力時） | ||||
| 内部降下電圧（残留電圧） | 1.5V以下（負何電流80mA時） | ||||
| ディレー時間※1 | 1.5ms以下、0～60s/0.01sステップで可変 | ||||
| 応差 | ヒステリシスモード | 0から可変※2 | |||
| ウインドコンパレータモード | |||||
| 短絡保護 | 装備 | ||||
| 表示 | 単位※3 | MPa, kPa, kgf/cm2, bar, psi, inHg, mmHg | MPa, kPa, kgf/cm2, bar, psi | ||
| 表示方式 | LCD | ||||
| 画面数 | 3画面（メイン画面、サブ画面×2） | ||||
| 表示色 | メイン画面：赤/緑、サブ画面：橙 | ||||
| 表示桁 | メイン画面：4桁7セグメント、サブ画面：4桁（上位1桁11セグメント、その他7セグメント） | ||||
| 動作表示灯 | スイッチ出力ON 点灯OUT1、OUT2:橙 | ||||
| デジタルフィルタ※4 | 0～30s/0.01s ステップで可変 | ||||
| コネクタ付リード線長さ | 2m | ||||
| 耐環境 | 保護等級 | IP65 | |||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筐体間 | ||||
| 使用温度範囲 | 動作時：-5～50℃、保存時：-10～60℃（結露および凍結しないこと） | ||||
| 使用湿度範囲 | 動作時および保存時：35～85%RH（結露しないこと） | ||||
| 規格 | CE、RoHS | ||||
| 通信仕様 （IO-Link モード時） | IO-Link タイプ | デバイス | |||
| IO-Link バージョン | V1.1 | ||||
| 通信速度 | COM2（38.4kbps） | ||||
| 設定ファイル | IODDファイル | ||||
| 最小サイクルタイム | 2.3ms | ||||
| プロセスデータ長 | Input Data：2byte、Output Data：Obyte | ||||
| オンリクエス卜データ通信 | 対応 | ||||
| データストレージ機能 | 対応 | ||||
| イベン卜機能 | 対応 | ||||
| ベンダID | 131（0×0083） | ||||
※1:デジタルフィルタなし（0ms）時の値です。
※2:印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※3:単位切換機能付の製品をご使用の場合に設定できます。単位切換機能なしの場合はMPa/kPaのみ選択となります。
※4:ステップ入力に対する90%応答の時間です。
※5:品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
規格表
R1/8・NPT1/8
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,905円 ( 10,896円 ) | 19日目 |
10,471円 ( 11,518円 ) | 19日目 |
11,203円 ( 12,323円 ) | 19日目 |
11,509円 ( 12,660円 ) | 19日目 |
12,210円 ( 13,431円 ) | 19日目 |
12,210円 ( 13,431円 ) | 19日目 |
12,575円 ( 13,833円 ) | 19日目 |
11,509円 ( 12,660円 ) | 19日目 |
12,126円 ( 13,339円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
12,534円 ( 13,787円 ) | 19日目 |
13,019円 ( 14,321円 ) | 19日目 |
9,528円 ( 10,481円 ) | 19日目 |
10,945円 ( 12,040円 ) | 19日目 |
9,753円 ( 10,728円 ) | 19日目 |
11,285円 ( 12,414円 ) | 19日目 |
10,819円 ( 11,901円 ) | 19日目 |
11,802円 ( 12,982円 ) | 19日目 |
11,802円 ( 12,982円 ) | 19日目 |
11,409円 ( 12,550円 ) | 19日目 |
11,051円 ( 12,156円 ) | 19日目 |
12,126円 ( 13,339円 ) | 19日目 |
9,905円 ( 10,896円 ) | 9日目 |
10,471円 ( 11,518円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,203円 ( 12,323円 ) | 19日目 |
11,509円 ( 12,660円 ) | 19日目 |
12,575円 ( 13,833円 ) | 19日目 |
11,509円 ( 12,660円 ) | 19日目 |
12,898円 ( 14,188円 ) | 19日目 |
12,126円 ( 13,339円 ) | 19日目 |
12,815円 ( 14,097円 ) | 19日目 |
12,585円 ( 13,844円 ) | 19日目 |
11,886円 ( 13,075円 ) | 19日目 |
9,528円 ( 10,481円 ) | 19日目 |
10,945円 ( 12,040円 ) | 19日目 |
10,084円 ( 11,092円 ) | 19日目 |
10,856円 ( 11,942円 ) | 19日目 |
10,819円 ( 11,901円 ) | 19日目 |
11,802円 ( 12,982円 ) | 19日目 |
12,934円 ( 14,227円 ) | 19日目 |
11,124円 ( 12,236円 ) | 19日目 |
12,934円 ( 14,227円 ) | 19日目 |
11,051円 ( 12,156円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
11,429円 ( 12,572円 ) | 19日目 |
11,722円 ( 12,894円 ) | 19日目 |
11,886円 ( 13,075円 ) | 19日目 |
11,026円 ( 12,129円 ) | 19日目 |
10,972円 ( 12,069円 ) | 19日目 |
11,203円 ( 12,323円 ) | 19日目 |
11,509円 ( 12,660円 ) | 19日目 |
10,159円 ( 11,175円 ) | 19日目 |
11,490円 ( 12,639円 ) | 19日目 |
12,210円 ( 13,431円 ) | 19日目 |
11,804円 ( 12,984円 ) | 19日目 |
13,019円 ( 14,321円 ) | 19日目 |
10,945円 ( 12,040円 ) | 19日目 |
11,794円 ( 12,973円 ) | 19日目 |
12,043円 ( 13,247円 ) | 19日目 |
詳細情報
基本情報
【特長】
・測定値を見ながら設定が可能
・操作性向上
・設定項目の見える化、サブ画面（ラベル）により何の値を設定しているのかが分かります
・簡単3ステップ設定
・簡単画面切替、測定値を見ながら設定可能
・その他のサブ画面表示（ピーク値、ボトム値、またはその両方を同一画面内に表示可能）
・ディレー時間最速1.5ms以下（1.5ms以下、20ms、100ms、500ms、1000ms、2000ms、5000msから選択）
・便利な機能：コピー機能、オートシフト機能、暗証番号設定機能、省電力機能、分析能切換機能、MPa/kPa切換機能付き
・コンパクト&軽量
・施工性向上（コネクタ接続で、配管後に配線可能）
・IO-Link対応
・稼働状況・機器状態を可視化し、通信より遠隔監視・遠隔操作が可能
・プロセスデータ内に診断ビットを実装
