2+アナログ出力 3画面 デジタル圧力スイッチ ZSE20A（F）・ISE20A
- 通常単価(税別)
- 1,479円～10,140円
- 税込単価
- 1,627円～11,154円
【特長】・測定値を見ながら設定が可能・操作性向上・ディレー時間最速1.5ms以...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が105型番あります。
商品情報

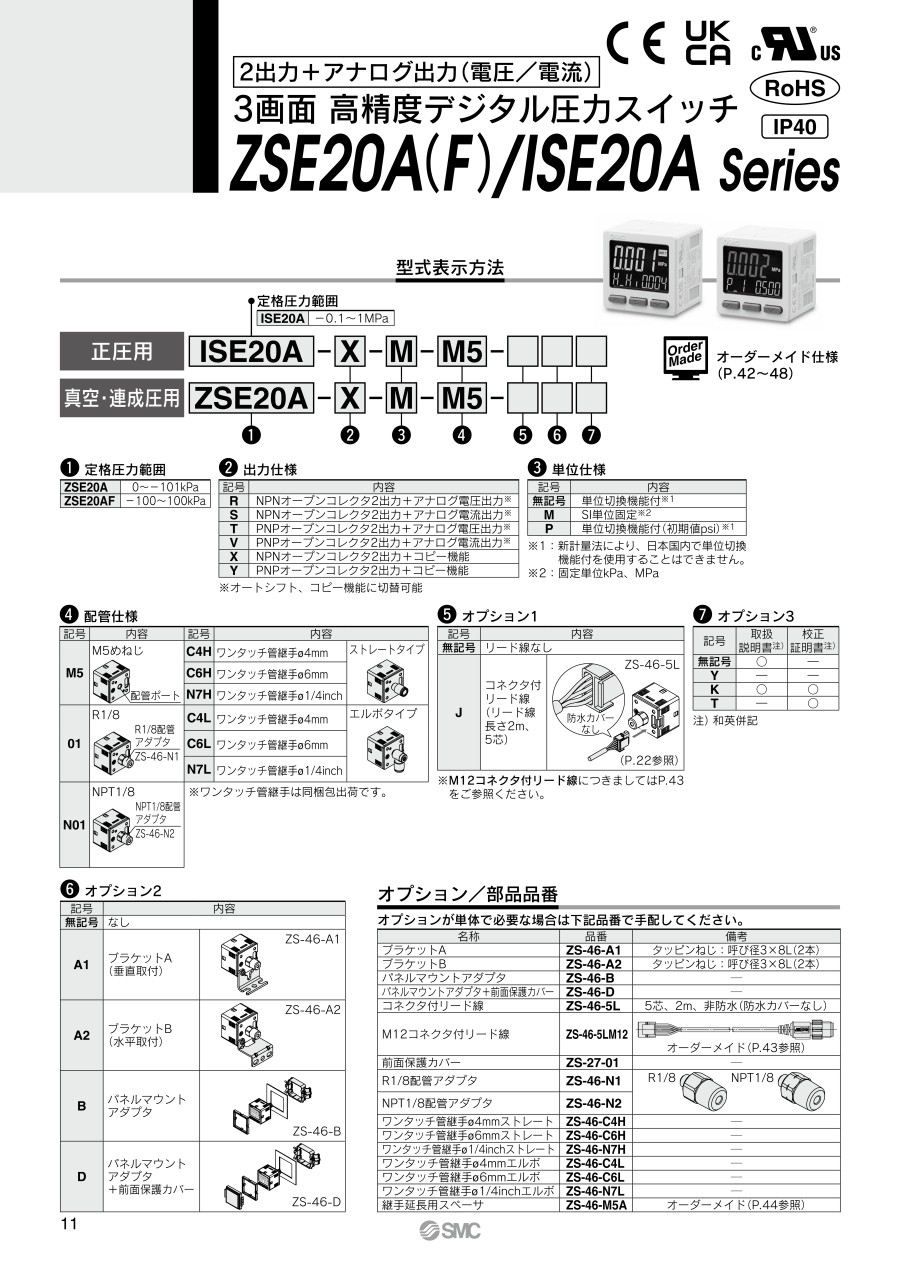

外形図
M5:M5めねじ
01:R1/8・N01: NPT1/8
A1:ブラケットA
A2:ブラケットB
B:パネルマウントアダプタ
D:パネルマウントアダプタ+前面保護カバー
ZS-46-5L
製品仕様
製品仕様
| 型式 | ZSE20A（真空圧） | ZSE20AF（連成圧） | ISE20A（正圧） | ||
|---|---|---|---|---|---|
| 適用流体 | 空気・非腐食性ガス・不燃性ガス | ||||
| 圧力仕様 | 定格圧力範囲 | 0.0～-101.0kPa | -100.0～100.0kPa | -0.100～1.000MPa | |
| 表示/設定圧力範囲 | 10.0～-105.0kPa | -105.0～105.0kPa | -0.105～1.050MPa | ||
| 表示/設定最小単位 | 0.1kPa | 0.001MPa | |||
| 耐圧力 | 500kPa | 1.5MPa | |||
| 電源仕様 | 電源電圧 | DC12～24V±10% リップル（p-p）10%以下 | |||
| 消費電流 | 35mA以下 | ||||
| 保護 | 逆接続保護 | ||||
| 精度 | 表示精度 | ±2%F.S.±1digit（周囲温度25±3℃時） | |||
| 繰返し精度 | ±0.2%F.S.±1digit | ||||
| アナログ出力精度 | ±2.5%F.S.（周囲温度25±3℃時） | ||||
| アナログ出力直線性 | ±1%F.S. | ||||
| 温度特性 | ±2%F.S.（25℃基準） | ||||
| スイッチ出力 | 出力形式 | NPNまたはPNPオープンコレクタ2出力 | |||
| 出力モード | ヒステリシスモード、ウインドコンパレータモード、工ラー出力、出力オフ | ||||
| スイッチ動作 | 正転出力、反転出力 | ||||
| 最大負荷電流 | 80mA | ||||
| 最大印加電圧（NPNのみ） | 28V | ||||
| 内部降下電圧（残留電圧） | 1V以下（負荷電流80mA時） | ||||
| ディレー時間※1 | 1.5ms以下（チャタリング防止機能時：20, 100, 500, 1000, 2000, 5000ms選択） | ||||
| 応差 | ヒステリシスモード | 0から可変※2 | |||
| ウインドコンパレータモード | |||||
| 短絡保護 | 装備 | ||||
| アナログ出力 | 電圧出力 | 出力形式 | 電圧出力：1～5V | 電圧出力：0.6～5V | |
| 出力インピーダンス | 約1kΩ | ||||
| 電流出力 | 出力形式 | 電流出力：4～20mA | 電流出力：2.4～20mA | ||
| 負荷インピーダンス | 最大負荷インピーダンス 電源電圧12V時：300Ω 電源電圧24V時：600Ω 最小負荷インピーダンス 50Ω | ||||
| オートシフ卜 入力 | 入力形式 | 無電圧入力：0.4V以下 | |||
| 入力モード | オートシフト、オートシフトゼロより選択 | ||||
| 入力時間 | 5ms以上 | ||||
| 表示 | 単位※3 | MPa, kPa, kgf/cm2, bar, psi, inHg, mmHg | MPa, kPa, kgf/cm2, bar, psi | ||
| 表示方式 | LCD | ||||
| 画面数 | 3画面（メイン画面、サブ画面×2） | ||||
| 表示色 | 1）メイン画面：赤/緑 2）サブ画面：橙 | ||||
| 表示桁数 | 1）メイン画面：4桁（7セグメン卜） 2）サブ画面：4桁（上位1桁11セグメン卜、その他7セグメン卜） | ||||
| 動作表示灯 | スイッチ出力ON時点灯 OUT1、OUT2：橙 | ||||
| デジタルフィルタ※4 | 0, 10, 50, 100, 500, 1000, 5000ms | ||||
| 耐環境 | 保護等級 | IP40 | |||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括と筐体間 | ||||
| 使用温度範囲 | 動作時：-5～50℃、保存時：-10～60℃（結露および凍結しないこと） | ||||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||||
| 規格 | UL/CSA（E216656）、CE、RoHS | ||||
| コネクタ付リード線長さ | 2m | ||||
※1:デジタルフィルタなし（0ms）時の値です。
※2:印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※3:単位切換機能付の製品をご使用の場合に設定できます。単位切換機能なしの場合はMPa/kPaのみ選択となります。
※4:ステップ入力に対する90%応答の時間です。
※5:品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
規格表
R1/8・NPT1/8
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,554円 ( 9,409円 ) | 6日目 |
9,891円 ( 10,880円 ) | 6日目 |
8,461円 ( 9,307円 ) | 6日目 |
8,381円 ( 9,219円 ) | 6日目 |
10,140円 ( 11,154円 ) | 6日目 |
8,108円 ( 8,919円 ) | 6日目 |
7,428円 ( 8,171円 ) | 9日目 |
8,990円 ( 9,889円 ) | 6日目 |
9,344円 ( 10,278円 ) | 9日目 |
9,259円 ( 10,185円 ) | 6日目 |
9,695円 ( 10,665円 ) | 6日目 |
8,554円 ( 9,409円 ) | 6日目 |
9,434円 ( 10,377円 ) | 6日目 |
9,695円 ( 10,665円 ) | 6日目 |
9,426円 ( 10,369円 ) | 6日目 |
8,076円 ( 8,884円 ) | 6日目 |
9,259円 ( 10,185円 ) | 6日目 |
8,381円 ( 9,219円 ) | 6日目 |
7,771円 ( 8,548円 ) | 9日目 |
8,232円 ( 9,055円 ) | 6日目 |
8,554円 ( 9,409円 ) | 6日目 |
9,434円 ( 10,377円 ) | 6日目 |
8,461円 ( 9,307円 ) | 6日目 |
8,381円 ( 9,219円 ) | 6日目 |
10,140円 ( 11,154円 ) | 6日目 |
7,804円 ( 8,584円 ) | 6日目 |
8,990円 ( 9,889円 ) | 6日目 |
8,003円 ( 8,803円 ) | 6日目 |
9,695円 ( 10,665円 ) | 6日目 |
7,925円 ( 8,718円 ) | 6日目 |
9,695円 ( 10,665円 ) | 6日目 |
8,108円 ( 8,919円 ) | 6日目 |
8,003円 ( 8,803円 ) | 6日目 |
9,695円 ( 10,665円 ) | 6日目 |
8,554円 ( 9,409円 ) | 6日目 |
9,434円 ( 10,377円 ) | 6日目 |
8,461円 ( 9,307円 ) | 6日目 |
7,010円 ( 7,711円 ) | 6日目 |
7,771円 ( 8,548円 ) | 6日目 |
8,554円 ( 9,409円 ) | 6日目 |
9,434円 ( 10,377円 ) | 6日目 |
8,461円 ( 9,307円 ) | 6日目 |
9,080円 ( 9,988円 ) | 6日目 |
8,554円 ( 9,409円 ) | 6日目 |
9,434円 ( 10,377円 ) | 6日目 |
8,461円 ( 9,307円 ) | 6日目 |
8,651円 ( 9,516円 ) | 6日目 |
8,209円 ( 9,030円 ) | 6日目 |
9,080円 ( 9,988円 ) | 6日目 |
8,024円 ( 8,826円 ) | 6日目 |
8,906円 ( 9,797円 ) | 6日目 |
9,611円 ( 10,572円 ) | 9日目 |
6,870円 ( 7,557円 ) | 6日目 |
8,462円 ( 9,308円 ) | 6日目 |
7,843円 ( 8,627円 ) | 6日目 |
7,925円 ( 8,718円 ) | 6日目 |
7,634円 ( 8,397円 ) | 9日目 |
6,785円 ( 7,464円 ) | 6日目 |
8,462円 ( 9,308円 ) | 6日目 |
8,813円 ( 9,694円 ) | 9日目 |
詳細情報
基本情報
【特長】
・測定値を見ながら設定が可能
・操作性向上
・ディレー時間最速1.5ms以下
・便利な機能
・コンパクト&軽量
・施工性向上
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
2+アナログ出力 3画面 デジタル圧力スイッチ ZSE20A（F）・ISE20Aのレビュー
吸着ノズルの有り無し確認として使用
5
5.02021/08/18
使用する個数が多かったので安価で購入でき助かりました。
また、簡単にしきい値設定もでき満足しております。
次回も利用させ...もっと読む
3人が参考にしています。
