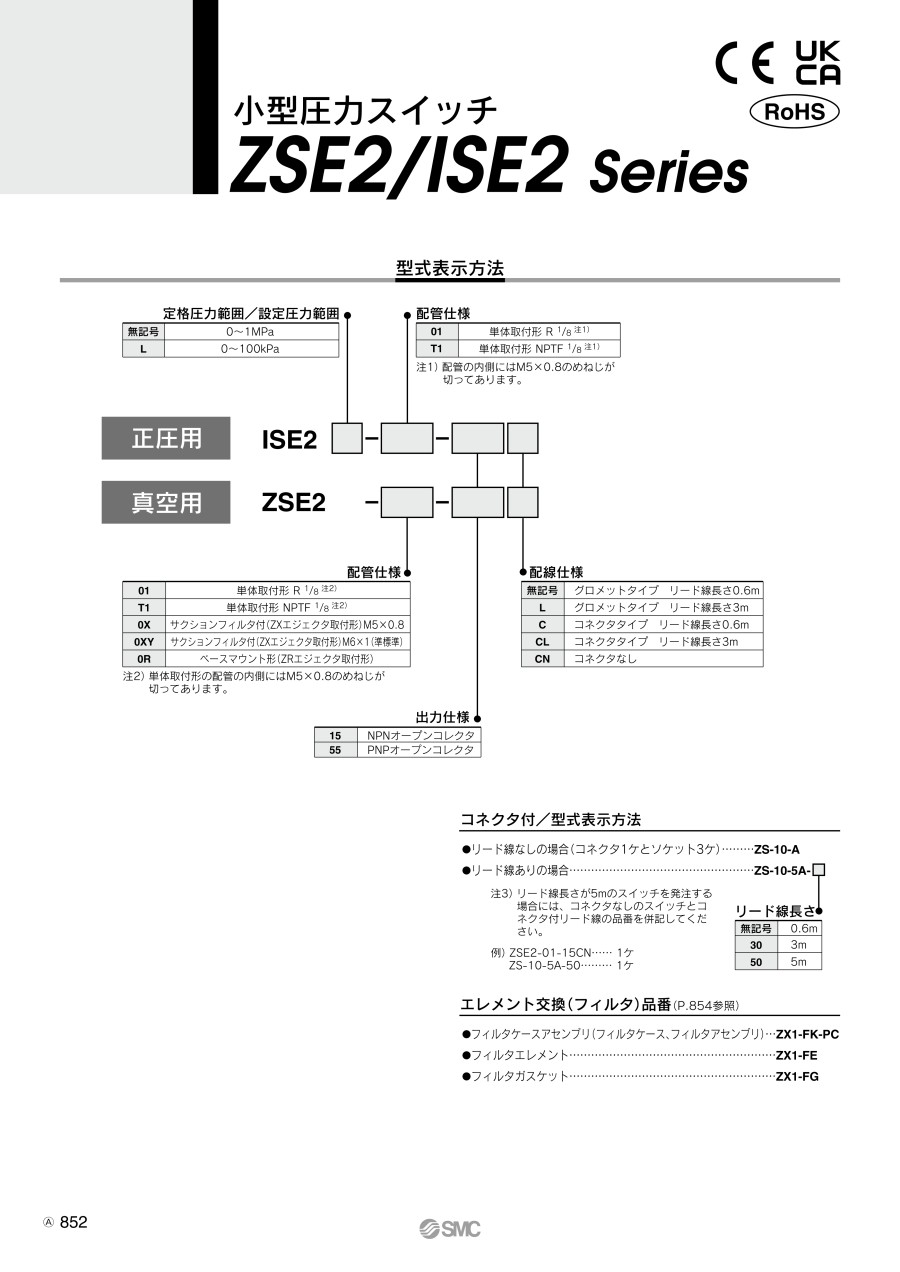

小型圧力スイッチ ZSE2・ISE2シリーズ
- 通常単価(税別)
- 307円～10,768円
- 税込単価
- 338円～11,845円
【特長】・エジェクタシステムZX、ZRシリーズにマウント可能。・サクションフィ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が36型番あります。
商品情報
外形図
サクションフィルタ付:ZSE2-0X□
グ口メツ卜タイプ/ZSE2-0X口-15
サクションフィルタ付:ZSE2-0X□
コネクタタイプ/ZSE2-0X口-15C
標準形:ZSE2-01・T1
グ口メッ卜タイプ/ZSE2-（01・T1）-15
コネクタタイプ/ZSE（01・T1）-15C
ベースマウント形:ZSE2-0R
グ口メッ卜タイプ/ZSE2-0R-15
コネクタタイプ/ZSE2-0R-15C
ISE2□-01・T1
グ口メツ卜タイプ/ISE2-（01・T1）-15
コネクタタイプ/ISE2-（01・T1）-15C
製品仕様
製品仕様
| 型式 | ZSE2 | ISE2L | ISE2 | |
|---|---|---|---|---|
| 真空用 | 低圧用 | 正圧用 | ||
| 定格圧力範囲/設定圧力範囲 | 0～-101kPa | 0～100kPa | 0～lMPa | |
| 耐圧力 | 500kPa | 1.5MPa | ||
| 適用流体 | 空気・非腐食性・不燃性ガス | |||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付） | |||
| 消費電流 | 17mA以下（DC24V ON時） | |||
| 応答時間 | 5ms以下 | |||
| 繰り返し精度 | ±1%F.S以下 | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用温度範囲 | 動作時：0～60℃, 保存時：-10～60℃（ただし、結露および氷結しないこと） | |||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（ただし、結露しないこと） | |||
| 温度特性（25℃基準） | ±3%F.S以下 | |||
| 耐電圧 | AC 1000V 1分間 充電部ー括と筐体間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部ー括と筐体間 | |||
| 管接続口径 | 01:R1/8, M5×0.8 T1:NPTF1/8, M5×0.8 0X：サクションフィルタ付（ZX工ジエクタ取付型） 0R：ベースマウン卜型（ZR工ジエクタ取付型） | |||
| 質量（重量） | 35g（リード線0.6mを含む） | |||
| リード線 | グロメツ卜タイプ | 耐油ビールキヤブタイヤケーブル 3芯φ3.4 導体断面積：0.2mm2 絶縁体外径：1.1mm | ||
| コネクタタイプ | 耐熱ビール電線 3線 導体断面積：0.31mm2 絶縁体外径：1.55mm | |||
| 規格 | CE、RoHS | |||
製品仕様
| 型式 | -15 | -55 |
|---|---|---|
| スイッチ出力 | NPNオープンコレクタ 30V, 80mA以下 | PNPオープンコレクタ 80mA以下 |
| 残留電圧 | 1V以下（80mA時） | |
| 設定点数 | 1点 | |
| 応差 | 3%F.S.以下（固定） | |
| 動作表示灯 | ON時点灯（赤） | |
| 圧力設定用トリマ回転角 | 200度 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,005円 ( 11,006円 ) | 在庫品1日目当日出荷可能 |
10,006円 ( 11,007円 ) | 6日目 |
9,895円 ( 10,885円 ) | 6日目 |
10,368円 ( 11,405円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
9,896円 ( 10,886円 ) | 6日目 |
9,895円 ( 10,885円 ) | 6日目 |
9,786円 ( 10,765円 ) | 11日目 |
10,768円 ( 11,845円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
10,006円 ( 11,007円 ) | 11日目 |
9,785円 ( 10,764円 ) | 11日目 |
9,895円 ( 10,885円 ) | 11日目 |
10,768円 ( 11,845円 ) | 11日目 |
10,768円 ( 11,845円 ) | 6日目 |
9,450円 ( 10,395円 ) | 9日目 |
10,768円 ( 11,845円 ) | 6日目 |
307円 ( 338円 ) | 6日目 |
739円 ( 813円 ) | 6日目 |
925円 ( 1,018円 ) | 6日目 |
9,455円 ( 10,401円 ) | 6日目 |
10,006円 ( 11,007円 ) | 11日目 |
10,006円 ( 11,007円 ) | 9日目 |
9,455円 ( 10,401円 ) | 6日目 |
9,895円 ( 10,885円 ) | 6日目 |
9,786円 ( 10,765円 ) | 5日目 |
10,768円 ( 11,845円 ) | 6日目 |
9,786円 ( 10,765円 ) | 6日目 |
10,768円 ( 11,845円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
9,915円 ( 10,907円 ) | 在庫品1日目当日出荷可能 |
9,786円 ( 10,765円 ) | 6日目 |
10,768円 ( 11,845円 ) | 6日目 |
10,006円 ( 11,007円 ) | 11日目 |
9,895円 ( 10,885円 ) | 6日目 |
10,768円 ( 11,845円 ) | 5日目 |
詳細情報
基本情報
【特長】
・エジェクタシステムZX、ZRシリーズにマウント可能。
・サクションフィルタ付。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
