3画面 デジタル表示設定器 PSE300ACシリーズ
- 通常単価(税別)
- 11,930円～16,067円
- 税込単価
- 13,123円～17,674円
【特長】・測定値を見ながら設定が可能・設定項目の見える化・NPN/PNP切替機...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
単位：mm

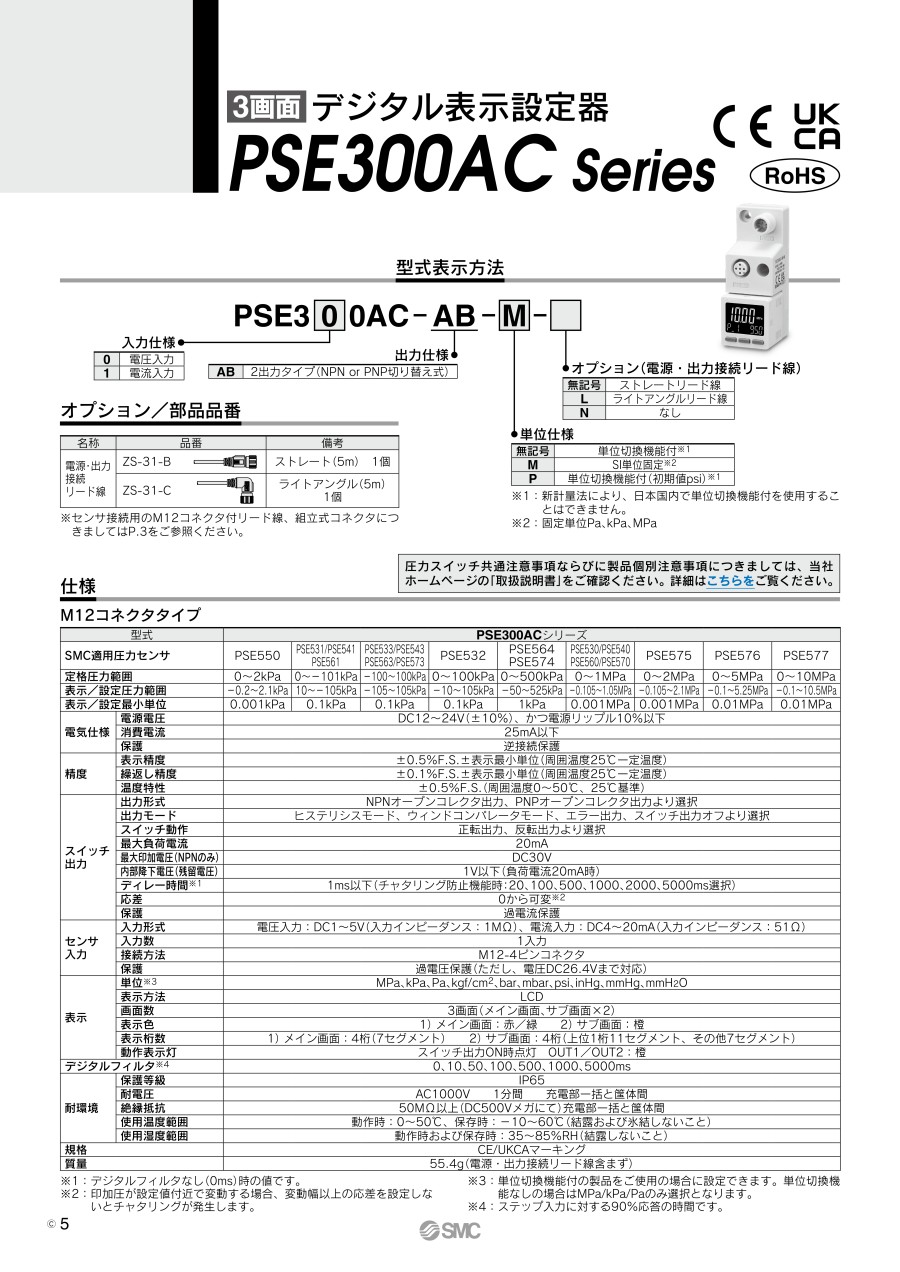

製品仕様
| 型式 | PSE300ACシリーズ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SMC適用圧力センサ | PSE550 | PSE531/ PSE541 PSE561 | PSE533/ PSE543 PSE563/ PSE573 | PSE532 | PSE564 PSE574 | PSE530/ PSE540 PSE560/ PSE570 | PSE575 | PSE576 | PSE577 | |
| 定格圧力範囲 | 0～2kPa | 0～-101kPa | -100～100kPa | 0～100kPa | 0～500kPa | 0～1MPa | 0～2MPa | 0～5MPa | 0～10MPa | |
| 表示/設定圧力範囲 | -0.2～2.1kPa | 10～ -105kPa | -105～105kPa | -10～105kPa | -50～525kPa | -0.105～1.05MPa | -0.105～2.1MPa | -0.1～5.25MPa | -0.1～10.5MPa | |
| 表示/設定最小単位 | 0.001kPa | 0.1kPa | 0.1kPa | 0.1kPa | 1kPa | 0.001MPa | 0.001MPa | 0.01MPa | 0.01MPa | |
| 電気仕様 | 電源電圧 | DC12～24V（±10%）、かつ電源リップル10%以下 | ||||||||
| 消費電流 | 25mA以下 | |||||||||
| 保護 | 逆接続保護 | |||||||||
| 精度 | 表示精度 | ±0.5%F.S.±表示最小単位（周囲温度25℃一定温度） | ||||||||
| 繰返し精度 | ±0.1%F.S.±表示最小単位（周囲温度25℃一定温度） | |||||||||
| 温度特性 | ±0.5%F.S.（周囲温度0～50℃、25℃基準） | |||||||||
| スイッチ 出力 | 出力形式 | NPNオープンコレクタ出力、PNPオープンコレクタ出力より選択 | ||||||||
| 出力モード | ヒステリシスモード、ウインドコンパレタモード、エラー出力、スイッチ出力オフより選択 | |||||||||
| スイッチ動作 | 正転出力、反転出力より選択 | |||||||||
| 最大負荷電流 | 20mA | |||||||||
| 最大印加電圧（NPNのみ） | DC30V | |||||||||
| 内部降下電圧（残留電圧） | 1V以下（負荷電流20mA時） | |||||||||
| ディレー時間※1 | 1ms以下（チャタリング防止機能時：20、100、500、1000、2000、5000ms選択） | |||||||||
| 応差 | 0から可変※2 | |||||||||
| 保護 | 過電流保護 | |||||||||
| センサ 入力 | 入力形式 | 電圧入力：DC1～5V（入力インピータンス：1MΩ） | ||||||||
| 入力数 | 1入力 | |||||||||
| 接続方法 | M12-4ピンコネクタ | |||||||||
| 保護 | 過電圧保護（ただし、電圧DC26.4Vまで対応） | |||||||||
| 表示 | 単位※3 | MPa、kPa、Pa、kgf/cm2、bar、mbar、psi、inHg、mmHg、mmH2O | ||||||||
| 表示方法 | LCD | |||||||||
| 画面数 | 3画面（メイン画面、サブ画面×2） | |||||||||
| 表示色 | 1）メイン画面：赤/緑 2）サブ画面：橙 | |||||||||
| 表示桁数 | 1）メイン画面：4桁（7セグメン卜） 2）サブ画面：4桁（上位1桁11セグメン卜、その他7セグメン卜） | |||||||||
| 動作表示灯 | スイッチ出力ON時点灯 OUT1/0UT2：橙 | |||||||||
| デジタルフィルタ※4 | 0、10、50、100、500、1000、5000ms | |||||||||
| 耐環境 | 保護等級 | IP65 | ||||||||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | |||||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガんて）充電部一括と筐体間 | |||||||||
| 使用温度範囲 | 動作時：0～50℃、保存時：-10～60℃（結露および氷結しないこと） | |||||||||
| 使用湿度範囲 | 動作時および保存時：35～85%RH（結露しないこと） | |||||||||
| 規格 | CE（EMC指令・RoHS指令） | |||||||||
| 質量 | 55.4g（電源・出力接続リード線含まず） | |||||||||
※1:デジタルフィルタなし（0ms）時の値です。
※2:印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
※3:単位切換機能付の製品をご使用の場合に設定できます。単位切換機能なしの場合はMPa/kPa/Paのみ選択となります。
※4:ステップ入力に対する90%応答の時間です。
- ※上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,067円 ( 17,674円 ) | 5日目 |
15,263円 ( 16,789円 ) | 6日目 |
15,263円 ( 16,789円 ) | 9日目 |
15,263円 ( 16,789円 ) | 19日目 |
11,930円 ( 13,123円 ) | 6日目 |
11,930円 ( 13,123円 ) | 6日目 |
15,263円 ( 16,789円 ) | 19日目 |
15,263円 ( 16,789円 ) | 19日目 |
12,085円 ( 13,294円 ) | 19日目 |
15,437円 ( 16,981円 ) | 19日目 |
15,437円 ( 16,981円 ) | 19日目 |
15,437円 ( 16,981円 ) | 19日目 |
12,104円 ( 13,314円 ) | 6日目 |
12,104円 ( 13,314円 ) | 19日目 |
15,437円 ( 16,981円 ) | 19日目 |
15,437円 ( 16,981円 ) | 19日目 |
