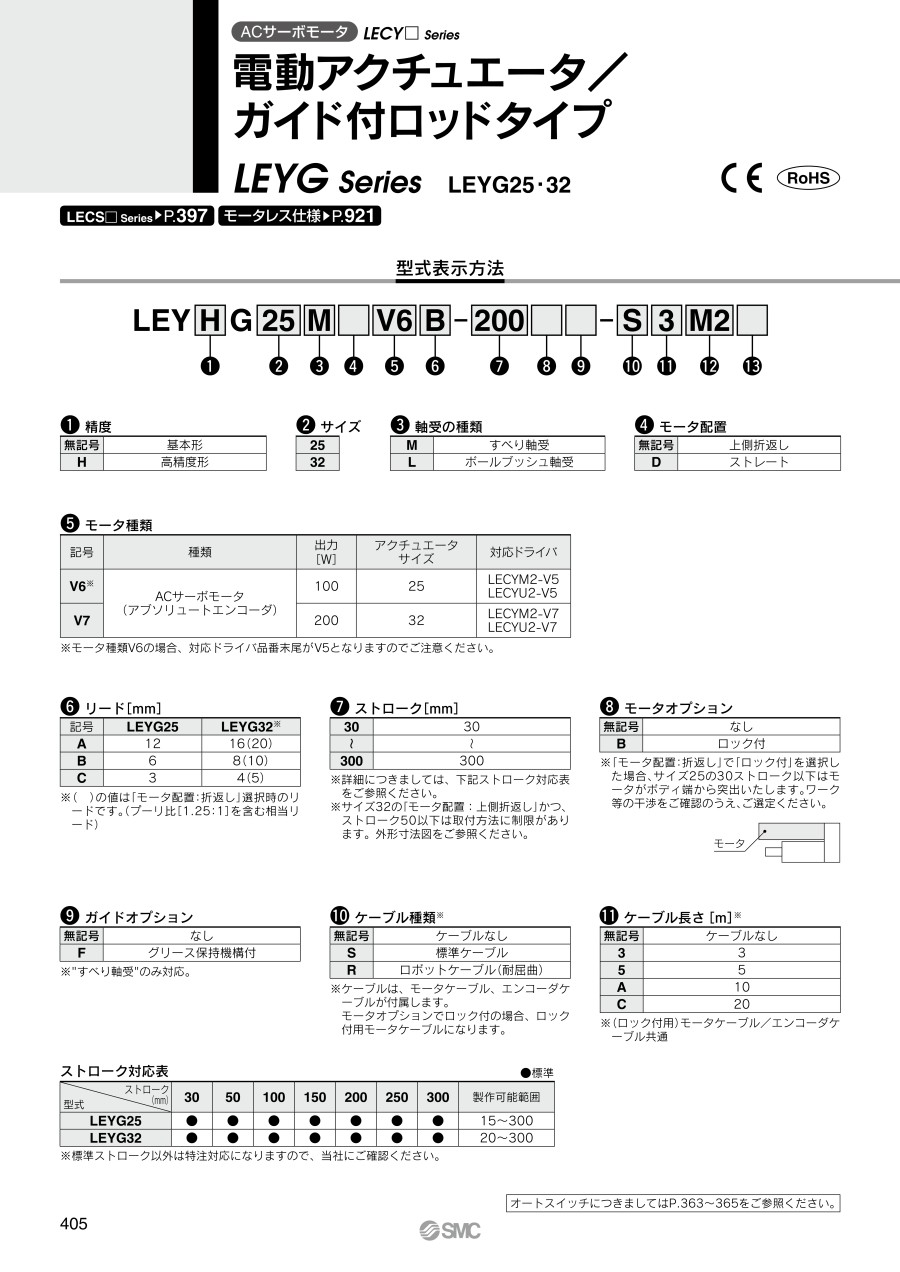

電動アクチュエータ ガイド付ロッドタイプ LEYGシリーズ ACサーボモータ LECY□
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
モータ折返し
注1）ロッドが可動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）モータ側ストローク端からZ相第1検出位置です。
注3） サイズ32のストローク50以下は通し穴を使用できません。
モータストレート
注1）ロッドが可動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）モータ側ストローク端からZ相第1検出位置です。
製品仕様
| 型番 | LEYG25M・LV6（折返し）/ LEYG25M・LDV6（ストレート） | LEYG32M・LV7（折返し） | LEYG32M・LDV7（ストレート） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ア ク チ ュ エ ー タ 仕 様 | ストローク［mm］ | 30,50,100,150, 200,250,300 | 30,50,100,150, 200,250,300 | 30,50,100,150 200,250,300 | |||||||
| 可搬質量［kg］ | 水平注1） | 18 | 50 | 50 | 30 | 60 | 60 | 30 | 60 | 60 | |
| 垂直 | 7 | 15 | 29 | 7 | 17 | 35 | 10 | 22 | 44 | ||
| 推力［N］注2）（設定値：45～90%） | 65～131 | 127～255 | 242～485 | 79～157 | 154～308 | 294～588 | 98～197 | 192～385 | 368～736 | ||
| 最大速度［mm/s］ | 900 | 450 | 225 | 1,200 | 600 | 300 | 1,000 | 500 | 250 | ||
| 押当て速度［mm/s］注3） | 35以下 | 30以下 | 30以下 | ||||||||
| 最大加速度［mm/s2］ | 5,000 | 5,000 | |||||||||
| 繰返し位置決め精度 ［mm］ | 基本形 | ±0.02 | ±0.02 | ||||||||
| 高精度形 | ±0.01 | ±0.01 | |||||||||
| ロストモーション ［mm］ | 基本形 | 0.1以下 | 0.1以下 | ||||||||
| 高精度形 | 0.05以下 | 0.05以下 | |||||||||
| リード［mm］（プーリ比含む） | 12 | 6 | 3 | 20 | 10 | 5 | 16 | 8 | 4 | ||
| 耐衝撃/耐振動［m/s2］注4） | 50/20 | 50/20 | |||||||||
| 駆動方式 | ボールねじ+ベルト［1：1］/ボールねじ | ボールねじ+ベルト［1：1.25］ | ボールねじ | ||||||||
| ガイド方式 | すべり軸受（LEYG□M）、ボールブッシュ軸受（LEYG□L） | ||||||||||
| 使用温度範囲［℃］ | 5～40 | 5～40 | |||||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | 90以下（結露なきこと） | |||||||||
| 回生抵抗注5） 必要条件［kg］ | 水平 | 不要 | 不要 | ||||||||
| 垂直 | 5以上 | 2以上 | |||||||||
| 電 気 仕 様 | モータ出力/サイズ | 100W/□40 | 200W/□60 | ||||||||
| モータ種類 | ACサーボモータ（AC200V） | ACサーボモータ（AC200V） | |||||||||
| エンコーダ | アブソリュート20ビットエンコーダ（分解能：1,048,576 p/rev） | ||||||||||
| 消費電力［W］注6） | 水平 | 45 | 65 | 65 | |||||||
| 垂直 | 145 | 175 | 175 | ||||||||
| 運転待機電力［W］注7） | 水平 | 2 | 2 | 2 | |||||||
| 垂直 | 8 | 8 | 8 | ||||||||
| 瞬時最大電力［W］注8） | 445 | 724 | 724 | ||||||||
| ロ ッ ク 仕 様 | 形式注9） | 無励磁作動型 | 無励磁作動型 | ||||||||
| 保持力［N］ | 131 | 255 | 485 | 157 | 308 | 588 | 197 | 385 | 736 | ||
| 消費電力［W］ at20℃注10） | 5.5 | 6 | 6 | ||||||||
| 定格電圧［V］ | DC24（0～+10%） | ||||||||||
注1）水平搬送質量の最大値です（外部にガイドが必要）。実際の可搬質量は外部のガイド条件によります。実機にてご確認ください。
注2）トルク制御モード等で推力制御する際の推力設定範囲（ドライバの設定値）です。
注3）トルク制御モード等でワークと衝突する際の許容衝突速度です。
注4）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
耐振動…45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注5）最大速度（デューティ比：100%）動作時に「回生抵抗」が必要となる搬送質量の条件です。
回生抵抗は別途手配となります。
注6）消費電力とは、ドライバ含む運転時の消費電力を示します。
注7）運転待機電力とは、ドライバ含む運転中に待機している時の消費電力を示します。
注8）瞬時最大電力とは、ドライバ含む運転時の瞬時最大電力を示します。
注9）モータオプション“ロック付”選択時のみ。
注10）“ロック付”を選択の場合は、消費電力を加算してください。
規格表
モータ折返し
LEYG□L（ボールブッシュ）
LEYG□M（すべり軸受）
LEYG□M, LEYG□L共通
モータストレート
LEYG□L（ボールブッシュ）
LEYG□M（すべり軸受）
LEYG□M, LEYG□L共通
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
102,155円 ( 112,371円 ) | 19日目 |
133,563円 ( 146,919円 ) | 19日目 |
187,812円 ( 206,593円 ) | 19日目 |
265,856円 ( 292,442円 ) | 19日目 |
128,012円 ( 140,813円 ) | 19日目 |
273,470円 ( 300,817円 ) | 19日目 |
130,390円 ( 143,429円 ) | 19日目 |
275,850円 ( 303,435円 ) | 19日目 |
290,602円 ( 319,662円 ) | 19日目 |
105,097円 ( 115,607円 ) | 19日目 |
229,465円 ( 252,412円 ) | 19日目 |
119,921円 ( 131,913円 ) | 19日目 |
131,025円 ( 144,128円 ) | 19日目 |
187,812円 ( 206,593円 ) | 19日目 |
131,025円 ( 144,128円 ) | 19日目 |
118,335円 ( 130,169円 ) | 19日目 |
146,570円 ( 161,227円 ) | 19日目 |
236,278円 ( 259,906円 ) | 19日目 |
271,409円 ( 298,550円 ) | 19日目 |
279,023円 ( 306,925円 ) | 19日目 |
227,310円 ( 250,041円 ) | 19日目 |
192,533円 ( 211,786円 ) | 19日目 |
233,810円 ( 257,191円 ) | 19日目 |
163,067円 ( 179,374円 ) | 19日目 |
121,190円 ( 133,309円 ) | 19日目 |
223,979円 ( 246,377円 ) | 19日目 |
183,214円 ( 201,535円 ) | 19日目 |
109,569円 ( 120,526円 ) | 19日目 |
198,430円 ( 218,273円 ) | 19日目 |
253,166円 ( 278,483円 ) | 19日目 |
182,192円 ( 200,411円 ) | 19日目 |
91,971円 ( 101,168円 ) | 19日目 |
202,910円 ( 223,201円 ) | 19日目 |
232,450円 ( 255,695円 ) | 19日目 |
176,234円 ( 193,857円 ) | 19日目 |
229,010円 ( 251,911円 ) | 19日目 |
141,821円 ( 156,003円 ) | 19日目 |
113,821円 ( 125,203円 ) | 19日目 |
91,971円 ( 101,168円 ) | 19日目 |
236,734円 ( 260,407円 ) | 19日目 |
121,201円 ( 133,321円 ) | 19日目 |
236,289円 ( 259,918円 ) | 19日目 |
231,812円 ( 254,993円 ) | 19日目 |
307,417円 ( 338,159円 ) | 19日目 |
176,709円 ( 194,380円 ) | 19日目 |
166,398円 ( 183,038円 ) | 19日目 |
154,819円 ( 170,301円 ) | 19日目 |
299,961円 ( 329,957円 ) | 19日目 |
166,398円 ( 183,038円 ) | 19日目 |
202,567円 ( 222,824円 ) | 19日目 |
305,512円 ( 336,063円 ) | 19日目 |
305,512円 ( 336,063円 ) | 19日目 |
134,832円 ( 148,315円 ) | 19日目 |
259,808円 ( 285,789円 ) | 19日目 |
117,338円 ( 129,072円 ) | 19日目 |
256,985円 ( 282,684円 ) | 19日目 |
209,540円 ( 230,494円 ) | 19日目 |
161,798円 ( 177,978円 ) | 19日目 |
130,234円 ( 143,257円 ) | 19日目 |
237,086円 ( 260,795円 ) | 19日目 |
詳細情報
基本情報
【特長】
・ガイドロッドをコンパクトに一体化、耐横荷重・高精度回り止めを実現
・先端横荷重：5倍（ロッドタイプ、サイズ25,100ストロークでの比較）
・すべり軸受、ボールブッシュ軸受に対応
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
