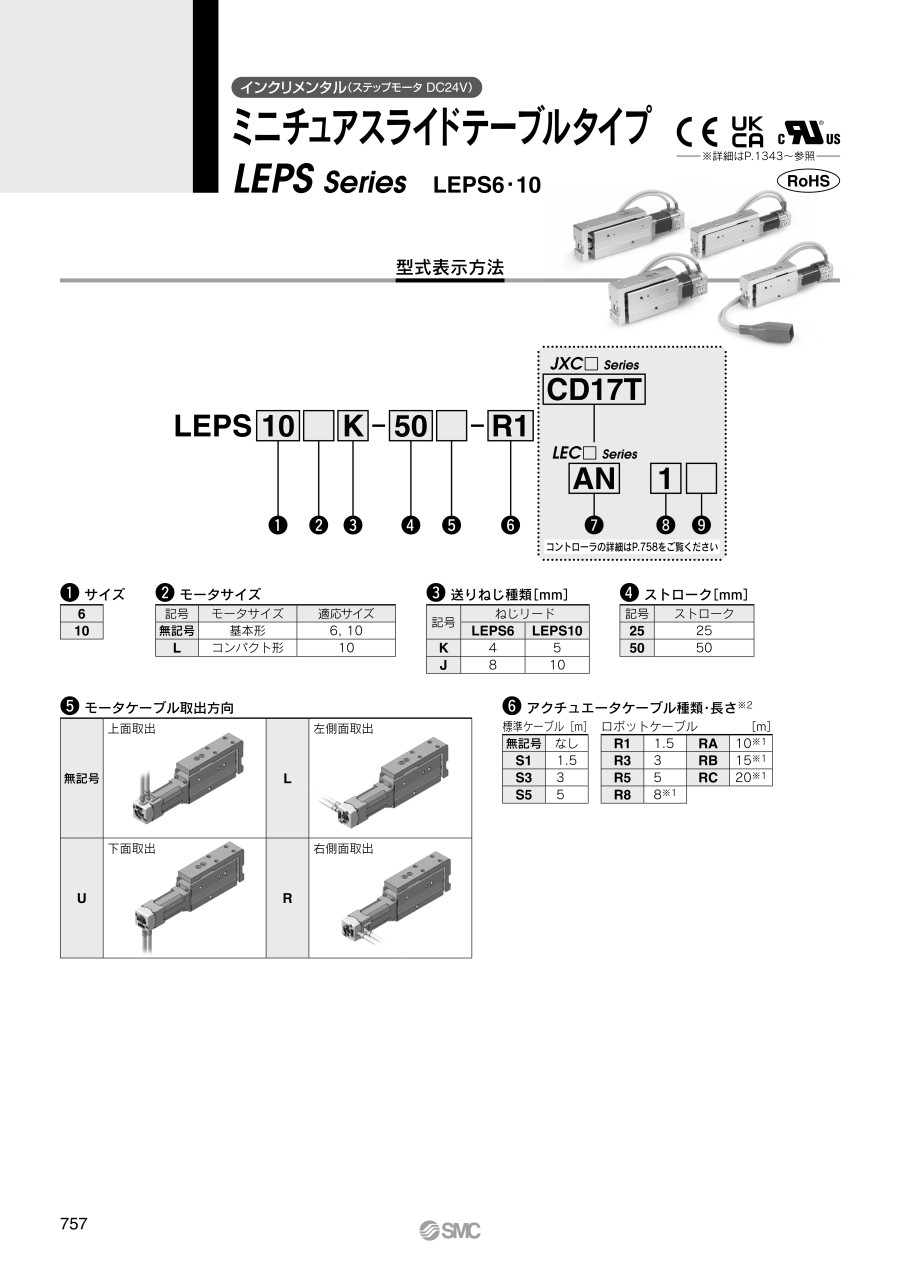

電動アクチュエータ ミニチュアスライドテーブルタイプ LEPSシリーズ ステップモータ

外形図

LEPS6

注1）原点復帰動作等により、テーブルが可動する範囲です。
      周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）原点復帰後の位置です。
注3）［］は原点復帰方向を変更した場合です。

LEPS10

注1）原点復帰動作等により、テーブルが可動する範囲です。
      周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）原点復帰後の位置です。
注3）［］は原点復帰方向を変更した場合です。

製品仕様

注1）押当て推力の精度はLEPS6：±30%（F.S.）、LEPS10：±25%（F. S. ）となります。
      設定値により、押当て推力およびデューティ比が変動します。
注2）位置決め運転時の搬送質量の最大値です。
注3）可搬質量により速度が変動します。
注4）ストローク：25mmの場合、最高速度は250mm/secとなります。
注5）押当て時は、押当て速度にて設定してください。
注6）ケーブル長さ・負荷・取付条件等により、速度・推力は変化する場合があります。ケーブル長さ5mを超える場合は、速度・推力は5m毎に最大10%低下します。（15mの場合：最大20%減）
注7）往復動作の誤差を補正する場合の目安値になります。
注8）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
      耐振動…45～2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注9）消費電力とはコントローラ含む運転時の消費電力を示します。
注10）運転待機電力とはコントローラを含む運転中に待機している時の消費電力を示します。押当て運転時を除く。
注11）瞬時最大電力とはコントローラ含む運転時の瞬時最大電力を示します。電源容量の選定時に使用してください。

規格表

LEPS6

寸法表

LEPS10

寸法表
