SMC

電動アクチュエータ薄形スライダタイプリニアガイド1軸形・2軸形 LEMH/LEMHTシリーズ

カタログ |

通常単価(税別): 87,732円～493,148円

税込単価: 96,505円～542,463円

通常出荷日：19日目

【特長】・薄形低重心ベルト駆動とガイド部のオフセット構造によりテーブル高さを薄形化・エアシリンダライ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

電動アクチュエータ薄形スライダタイプ基本形 LEMBシリーズステップモータ

通常価格(税別)： 40,653円 (税込価格：44,718円)

通常出荷日：19 日目

よく一緒に見られています

SMC

e-Actuator かんたん制御コントローラ一体型/スライダタイプ EQFS□Hシリーズ

通常価格(税別)： 112,455円 (税込価格：123,701円)

通常出荷日：16 日目

未確定：候補が1,020型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

上折返し/LEMH25T-□-□□□□□

注1）【】は原点復帰方向を変更した場合です。（LECP1/LECP6/LECPMJ使用時）
注2）LECP2を使用した時の原点位置を示し、移動ストロークは「ストローク+6」となります。

上折返し/ロック付/LEMH25T-□B-□□□□□

下折返し/ロック付/LEMH25UT-□B-□□□□□

下折返し/LEMH25UT-□-□□□□□

対称上折返し/LEMH25LT-□-□□□□□

対称上折返し/ロック付/LEMH25LT-□B-□□□□□

対称下折返し/ロック付/LEMH25LUT-□B-□□□□□

対称下折返し/LEMH25LUT-□-□□□□□

上折返し/LEMH32T-□-□□□□□

上折返し/ロック付/LEMH32T-□B-□□□□□

下折返し/ロック付/LEMH32UT-□B-□□□□□

下折返し/LEMH32UT-□-□□□□□

対称上折返し/LEMH32LT-□-□□□□□

対称上折返し/ロック付/LEMH32LT-□B-□□□□□

対称下折返し/ロック付/LEMH32LUT-□B-□□□□□

対称下折返し/LEMH32LUT-□-□□□□□

上折返し/LEMHT25T-□-□□□□□

上折返し/ロック付/LEMHT25T-□B-□□□□□

下折返し/ロック付/LEMHT25UT-□B-□□□□□

下折返し/LEMHT25UT-□-□□□□□

対称上折返し/LEMHT25LT-□-□□□□□

対称上折返し/ロック付/LEMHT25LT-□B-□□□□□

対称下折返し/ロック付/LEMHT25LUT-□B-□□□□□

対称下折返し/LEMHT25LUT-□-□□□□□

上折返し/LEMHT32T-□-□□□□□

上折返し/ロック付/LEMHT32T-□B-□□□□□

下折返し/ロック付/LEMHT32UT-□B-□□□□□

下折返し/LEMHT32UT-□-□□□□□

対称上折返し/LEMHT32LT-□-□□□□□

対称上折返し/ロック付/LEMHT32LT-□B-□□□□□

対称下折返し/ロック付/LEMHT32LUT-□B-□□□□□

対称下折返し/LEMHT32LUT-□-□□□□□

製品仕様

ステップモータ（サーボ DC24V）

型番			LEMH25/LEMHT25	LEMH32/LEMHT32
ストローク［mm］			50,100,150,200,250 300,350,400,450 500,550,600,（700）（800）,（900）,（1000）	50,100,150,200,250,300,350 400,450,500,550,600,（700）（800）,（900）,（1000）,（1100）（1200）,（1300）,（1400）,（1500）
アクチュエータ仕様	可搬質量［kg］^注1）	水平	10	20
	速度［mm/s］^注1）		48～2,000
	最大加減速度［mm/s²］^注8）		20,000（搬送質量による）
	繰返し位置決め停止精度［mm］		±0.08
	ロストモーション［mm］^注9）		0.1以下
	リード［mm］		48
	駆動方式		ベルト
	ガイド方式		リニアガイド
	使用温度範囲［℃］		5～40
	使用湿度範囲［%RH］		90以下（結露なきこと）
	許容外部抵抗［N］^注7）		10	20
電気仕様	モータサイズ		□56.4
	モータ種類		ステップモータ（サーボDC24V）
	エンコーダ		インクリメンタルA/B相（800パルス/回転）
	定格電圧［V］		DC24V±10%
	消費電力［W］^注2）		50	52
	運転待機電力［W］^注3）		44	44
	瞬時最大電力［W］^注4）		123	127
ロック仕様	形式^注5）		無励磁差動型
	保持力［N］		36
	消費電力［W］^注6）		5
	定格電圧［V］		DC24V±10%

注1）搬送質量により速度が変動します。
      搬送質量はワーク取付状態により変動します。
      また、ケーブル長さ5mを超える場合は5mごとに速度が最大10%低下します。
注2）消費電力とは、コントローラ含む運転時の消費電力を示します。
注3）運転時待機電力とは、コントローラ含む運転中に待機している時の消費電力を示します。
注3）瞬時最大電力とは、コントローラを含む運転時の瞬時最大電力を示します。
      電源容量の選定時に使用してください。
注4）ロック付のみ
注5）ロック付を選択の場合は、消費電力を加算してください。
注6）付属機器の抵抗は、許容外部抵抗以下にしてください。
注7）最大加減速度は搬送質量、およびストロークによって制限があります。
注8）往復動作の誤差を補正する場合の目安値になります。

型番リスト

表示件数

...

型番

LEMH25LUT-1000-S32N1D

ストローク

(mm)

最大可搬質量範囲（水平）

(kg)

最大可搬質量（水平）

(kg)

入出力種類

テーブル幅 W1

(mm)

ブレーキ

最大推力（範囲）

(N)

最大推力

(N)

テーブル長 L1

(mm)

サイズ

モータ配置

ステップデータ（点）

アクチュエータ・ケーブル種類

アクチュエータケーブル長さ

(m)

コントローラ/ドライバ種類

I/Oケーブル長さ／通信プラグ

(m)

コントローラ/ドライバ取付方法

最小発注数量

50	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
100	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
1000	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
1000	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
100	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
100	5.1～10.0	10	なし	50.4	あり	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
150	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
150	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP1（プログラムレスタイプ）	3	DINレール取付形	1個
200	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
200	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	標準ケーブル	5	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
200	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
200	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
250	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
250	5.1～10.0	10	Ethernet	50.4	なし	～100	98	70	25	対称、上折返し	64	ロボットケーブル	5	JXC91（EtherNet/IP（TM）直接入力タイプ）	プラグコネクタなし	ねじ取付形	1個
250	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
250	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	5	ねじ取付形	1個
300	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
300	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	ケーブルなし（通信プラグコネクタなし）	ねじ取付形	1個
300	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	ねじ取付形	1個
300	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
300	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
350	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
350	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	ねじ取付形	1個
350	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	ねじ取付形	1個
350	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	ケーブルなし（通信プラグコネクタなし）	ねじ取付形	1個
400	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
400	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ロボットケーブル	8	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
400	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	標準ケーブル	1.5	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
400	5.1～10.0	10	EtherCAT	50.4	なし	～100	98	70	25	対称、上折返し	64	標準ケーブル	5	JXCE1（EtherCAT（R）直接入力タイプ）	プラグコネクタなし	DINレール取付形	1個
400	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
400	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	DINレール取付形	1個
400	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
400	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	5	DINレール取付形	1個
400	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
450	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
450	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP1（プログラムレスタイプ）	1.5	ねじ取付形	1個
500	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	標準ケーブル	3	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
500	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	ケーブルなし（通信プラグコネクタなし）	ねじ取付形	1個
500	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	ねじ取付形	1個
600	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
600	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
600	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP1（プログラムレスタイプ）	1.5	ねじ取付形	1個
600	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
700	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
700	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
800	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
800	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、上折返し	-	標準ケーブル	3	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
900	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、上折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	3	ねじ取付形	1個
100	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
1000	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、下折返し	14	標準ケーブル	3	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	DINレール取付形	1個
100	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、下折返し	-	標準ケーブル	3	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
100	5.1～10.0	10	PNP	50.4	なし	～100	98	70	25	対称、下折返し	14	標準ケーブル	5	LECP2（プログラムレスタイプ（ストローク学習機能付））	1.5	ねじ取付形	1個
100	5.1～10.0	10	なし	50.4	あり	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
150	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
150	5.1～10.0	10	Ethernet	50.4	なし	～100	98	70	25	対称、下折返し	64	標準ケーブル	3	JXC91（EtherNet/IP（TM）直接入力タイプ）	プラグコネクタなし	DINレール取付形	1個
150	5.1～10.0	10	Ethernet	50.4	なし	～100	98	70	25	対称、下折返し	64	標準ケーブル	5	JXC91（EtherNet/IP（TM）直接入力タイプ）	プラグコネクタなし	DINレール取付形	1個
150	5.1～10.0	10	なし	50.4	あり	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
200	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個
200	5.1～10.0	10	NPN	50.4	なし	～100	98	70	25	対称、下折返し	14	標準ケーブル	1.5	LECP2（プログラムレスタイプ（ストローク学習機能付））	5	ねじ取付形	1個
250	5.1～10.0	10	なし	50.4	なし	～100	98	70	25	対称、下折返し	-	ケーブルなし	ケーブルなし	コントローラなし	ケーブルなし（通信プラグコネクタなし）	-	1個

通常単価(税別) (税込単価)	通常出荷日

87,732円 ( 96,505円 )	19日目
87,732円 ( 96,505円 )	19日目
234,765円 ( 258,242円 )	19日目
184,750円 ( 203,225円 )	19日目
115,668円 ( 127,235円 )	19日目
107,501円 ( 118,251円 )	19日目
93,266円 ( 102,593円 )	19日目
159,861円 ( 175,847円 )	19日目
93,266円 ( 102,593円 )	19日目
102,458円 ( 112,704円 )	19日目
136,298円 ( 149,928円 )	19日目
122,900円 ( 135,190円 )	19日目
126,725円 ( 139,398円 )	19日目
166,023円 ( 182,625円 )	19日目
162,504円 ( 178,754円 )	19日目
163,914円 ( 180,305円 )	19日目
98,799円 ( 108,679円 )	19日目
160,918円 ( 177,010円 )	19日目
127,135円 ( 139,849円 )	19日目
128,433円 ( 141,276円 )	19日目
168,848円 ( 185,733円 )	19日目
133,776円 ( 147,154円 )	19日目
139,636円 ( 153,600円 )	19日目
172,289円 ( 189,518円 )	19日目
143,108円 ( 157,419円 )	19日目
104,333円 ( 114,766円 )	19日目
167,967円 ( 184,764円 )	19日目
139,239円 ( 153,163円 )	19日目
169,374円 ( 186,311円 )	19日目
132,268円 ( 145,495円 )	19日目
135,703円 ( 149,273円 )	19日目
137,177円 ( 150,895円 )	19日目
139,634円 ( 153,597円 )	19日目
137,177円 ( 150,895円 )	19日目
109,866円 ( 120,853円 )	19日目
176,603円 ( 194,263円 )	19日目
115,849円 ( 127,434円 )	19日目
138,251円 ( 152,076円 )	19日目
158,617円 ( 174,479円 )	19日目
119,922円 ( 131,914円 )	19日目
143,335円 ( 157,669円 )	19日目
148,244円 ( 163,068円 )	19日目
189,998円 ( 208,998円 )	19日目
177,838円 ( 195,622円 )	19日目
213,615円 ( 234,977円 )	19日目
144,049円 ( 158,454円 )	19日目
158,088円 ( 173,897円 )	19日目
179,617円 ( 197,579円 )	19日目
87,732円 ( 96,505円 )	19日目
186,086円 ( 204,695円 )	19日目
93,715円 ( 103,087円 )	19日目
127,047円 ( 139,752円 )	19日目
107,501円 ( 118,251円 )	19日目
93,266円 ( 102,593円 )	19日目
152,084円 ( 167,292円 )	19日目
155,446円 ( 170,991円 )	19日目
113,034円 ( 124,337円 )	19日目
93,266円 ( 102,593円 )	19日目
156,863円 ( 172,549円 )	19日目
98,799円 ( 108,679円 )	19日目

...

基本情報

基本情報

【特長】
・薄形低重心
ベルト駆動とガイド部のオフセット構造によりテーブル高さを薄形化
・エアシリンダライクの端々制御（中間停止12点可能）。数値入力による簡単位置設定
・従来品E-MY2シリーズと取付互換性があります
・高いメンテナンス性
・モータ取付位置：上下、左右選択可能
・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

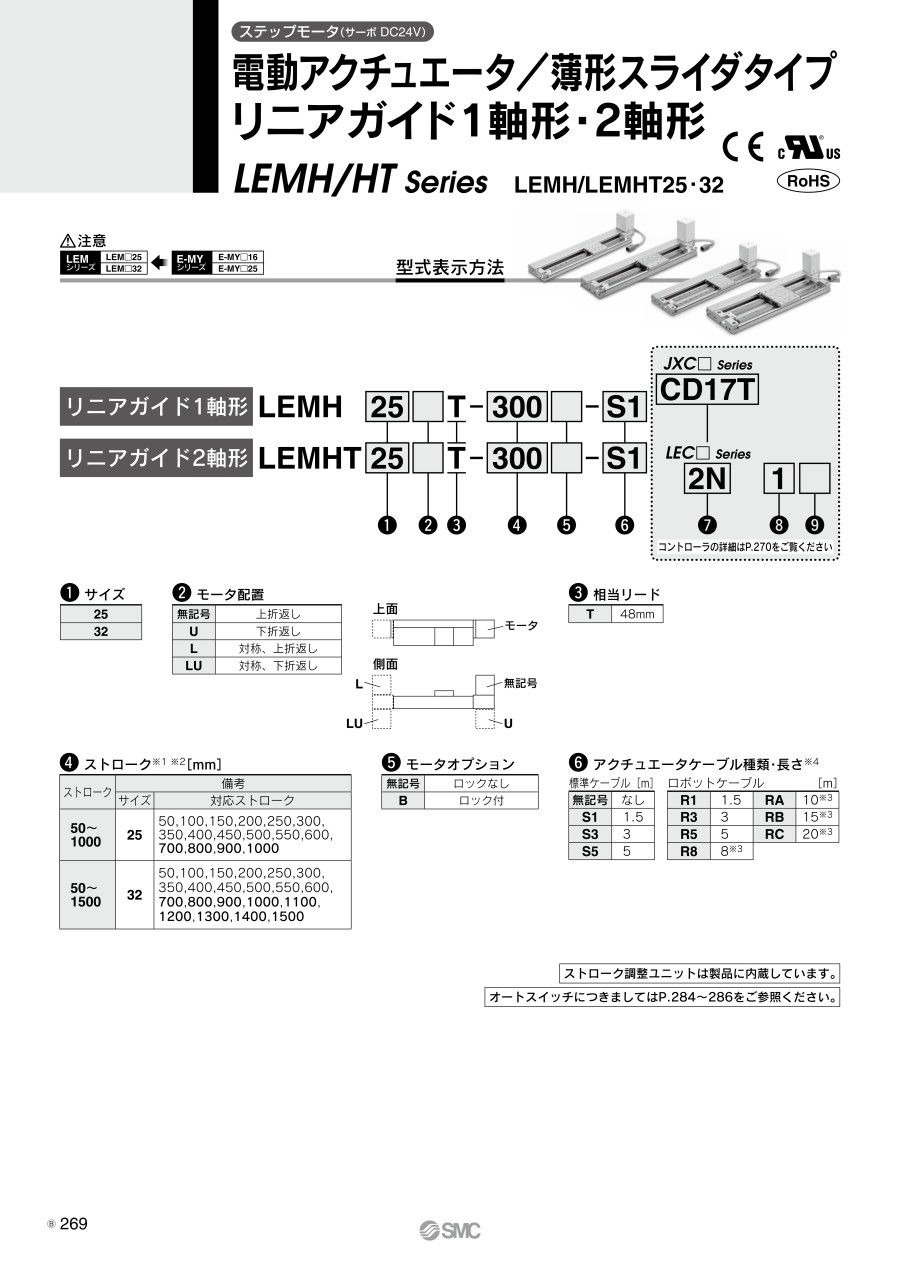

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電動アクチュエータ薄形スライダタイプリニアガイド1軸形・2軸形 LEMH/LEMHTシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品電動アクチュエータ薄形スライダタイプリニアガイド1軸形・2軸形 LEMH/LEMHTシリーズ	電動アクチュエータ薄形スライダタイプカムフォロアガイド形 LEMCシリーズステップモータ	電動アクチュエータ薄形スライダタイプ基本形 LEMBシリーズステップモータ	電動アクチュエータスライダタイプベルト駆動 LEFBシリーズステップモータ・サーボモータ	電動アクチュエータスライダタイプベルト駆動 LEFBシリーズ ACサーボモータ LECS□	電動アクチュエータスライダタイプベルト駆動 LEFBシリーズ ACサーボモータ LECY□
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	87,732円-	70,976円 -	40,653円 -	42,304円 -	76,487円 -	91,302円 -
通常出荷日	19日目	19日目	19日目	6日目〜	18日目〜	19日目
本体/周辺部品	本体	本体	本体	本体	本体	本体
種類	スライダ	スライダ	スライダ	スライダ	スライダ	スライダ
駆動方式	ベルト	ベルト	ベルト	ベルト	ベルト	ベルト
ガイド	あり	あり	あり	あり	あり	あり
リード(mm)	48相当	48相当	48相当	48相当	54相当	54相当
