電動アクチュエータ ガイドロッドスライダ ベルト駆動 LELシリーズ ステップモータ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

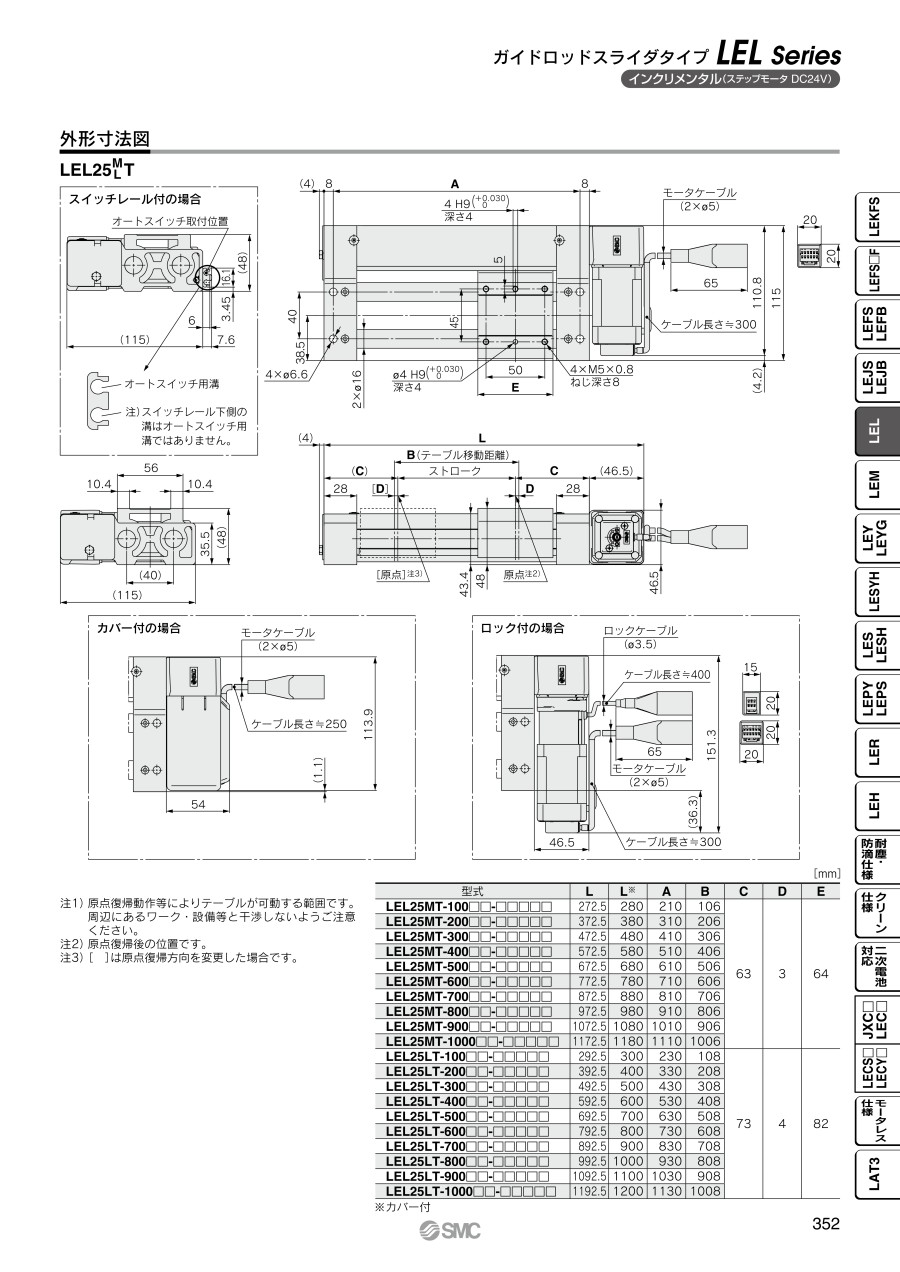

外形図
LEL25MT/LT
スイッチレール付の場合
注1）原点復帰動作等によりテーブルが可動する範囲です。
周辺にあるワーク・設備等と干渉しないようご注意ください。
注2）原点復帰後の位置です。
注3）［］は原点復帰方向を変更した場合です。
製品仕様
ステップモータ（サーボ DC24V）
| 型番 | LEL25M | LEL25L | ||
|---|---|---|---|---|
| ア ク チ ュ エ ー タ 仕 様 | ストローク［mm］ | （100）,（200）,300,400,500,600 （700）,（800）,（900）,（1000） | ||
| 可搬質量［kg］注1） | 水平（壁取付） | 3（2.5） | 5（5） | |
| 速度［mm/s］注1） | 48～500 | 48～1,000 | ||
| 最大加減速度［mm/s2］ | 3,000 | |||
| 繰返し位置決め精度［mm］ | ±0.08 | |||
| ロストモーション［mm］注2） | 0.1以下 | |||
| 相当リード［mm］ | 48 | |||
| 耐衝撃/耐振動［m/s2］注3） | 50/20 | |||
| 駆動方式 | ベルト | |||
| ガイド種類 | すべり軸受 | ボールブッシュ軸受 | ||
| 外部許容抵抗［N］注4） | 5 | |||
| 使用温度範囲［℃］ | 5～40 | |||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | |||
| 電 気 仕 様 | モータサイズ | □42 | ||
| モータ種類 | ステップモータ（サーボ DC24V） | |||
| エンコーダ | インクリメンタルA/B相（800パルス/回転） | |||
| 定格電圧［V］ | DC24±10% | |||
| 消費電力［W］注5） | 32 | |||
| 運転待機電力［W］注6） | 16 | |||
| 瞬時最大電力［W］注7） | 60 | |||
| ロ ッ ク 仕 様 | 形式注8） | 無励磁作動型 | ||
| 保持力［N］ | 19 | |||
| 消費電力［W］注9） | 5 | |||
| 定格電圧［V］ | DC24±10% | |||
注1）搬送質量により速度が変動します。ストロークにより搬送質量が変動します。
また、ケーブル長さ5mを超える場合は5m毎に速度は最大10%低下します。
注2）往復動作の誤差を補正する場合の目安値になります。
注3）耐衝撃…落下式衝撃試験で、ストローク方向および直角方向にて誤動作なし（初期における値）。
耐振動…45～2,000Hz 1掃引、ストローク方向および直角方向にて誤動作なし（初期における値）。
注4）外部許容抵抗とは、可動配線ダクト等を併設する場合の許容抵抗です。
注5）消費電力とはコントローラ含む、運転時の消費電力を示します。
注6）運転待機電力とは、コントローラ含む運転中に待機している時の消費電力を示します。
注7）瞬時最大電力とは、コントローラ含む運転時の瞬時最大電力を示します。電源容量の選定時に使用してください。
注8）ロック付のみ。
注9）ロック付を選択の場合は、消費電力を加算してください。
規格表
※カバー付
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,584円 ( 38,042円 ) | 19日目 |
47,034円 ( 51,737円 ) | 19日目 |
74,169円 ( 81,586円 ) | 19日目 |
56,227円 ( 61,850円 ) | 19日目 |
74,969円 ( 82,466円 ) | 19日目 |
90,418円 ( 99,460円 ) | 19日目 |
55,202円 ( 60,722円 ) | 19日目 |
76,866円 ( 84,553円 ) | 19日目 |
75,632円 ( 83,195円 ) | 19日目 |
83,184円 ( 91,502円 ) | 19日目 |
58,693円 ( 64,562円 ) | 19日目 |
81,392円 ( 89,531円 ) | 19日目 |
40,433円 ( 44,476円 ) | 19日目 |
49,760円 ( 54,736円 ) | 19日目 |
75,148円 ( 82,663円 ) | 19日目 |
43,776円 ( 48,154円 ) | 19日目 |
64,219円 ( 70,641円 ) | 19日目 |
57,585円 ( 63,344円 ) | 19日目 |
100,984円 ( 111,082円 ) | 19日目 |
35,432円 ( 38,975円 ) | 19日目 |
83,999円 ( 92,399円 ) | 19日目 |
65,621円 ( 72,183円 ) | 19日目 |
35,967円 ( 39,564円 ) | 19日目 |
82,763円 ( 91,039円 ) | 19日目 |
88,758円 ( 97,634円 ) | 19日目 |
45,295円 ( 49,825円 ) | 19日目 |
90,418円 ( 99,460円 ) | 19日目 |
95,053円 ( 104,558円 ) | 19日目 |
89,407円 ( 98,348円 ) | 19日目 |
115,639円 ( 127,203円 ) | 19日目 |
126,508円 ( 139,159円 ) | 19日目 |
65,468円 ( 72,015円 ) | 19日目 |
76,532円 ( 84,185円 ) | 19日目 |
40,251円 ( 44,276円 ) | 19日目 |
41,950円 ( 46,145円 ) | 19日目 |
102,632円 ( 112,895円 ) | 19日目 |
84,948円 ( 93,443円 ) | 19日目 |
44,438円 ( 48,882円 ) | 19日目 |
87,323円 ( 96,055円 ) | 19日目 |
67,796円 ( 74,576円 ) | 19日目 |
66,004円 ( 72,604円 ) | 19日目 |
64,352円 ( 70,787円 ) | 19日目 |
76,224円 ( 83,846円 ) | 19日目 |
48,329円 ( 53,162円 ) | 19日目 |
58,929円 ( 64,822円 ) | 19日目 |
36,814円 ( 40,495円 ) | 19日目 |
60,868円 ( 66,955円 ) | 19日目 |
96,687円 ( 106,356円 ) | 19日目 |
42,664円 ( 46,930円 ) | 19日目 |
93,333円 ( 102,666円 ) | 19日目 |
66,316円 ( 72,948円 ) | 19日目 |
76,757円 ( 84,433円 ) | 19日目 |
41,098円 ( 45,208円 ) | 19日目 |
42,799円 ( 47,079円 ) | 19日目 |
103,584円 ( 113,942円 ) | 19日目 |
86,994円 ( 95,693円 ) | 19日目 |
46,009円 ( 50,610円 ) | 19日目 |
67,785円 ( 74,564円 ) | 19日目 |
68,409円 ( 75,250円 ) | 19日目 |
45,368円 ( 49,905円 ) | 19日目 |
