未確定：候補が4,032型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LEJS40

注1）テーブルが可動する距離です。周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）モータ側ストローク端からのZ相第1検出位置です。
注3）オートスイッチ用マグネットは、テーブルセンターに配置されています。

LEJS63

注1）原点復帰動作等によりテーブルが可動する距離です。周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）モータ側ストローク端からのZ相第1検出位置です。
注3）オートスイッチ用マグネットは、テーブルセンターに配置されています。

製品仕様

ACサーボモータ（100W/200W）

型番				LEJS40S2・6/T6			LEJS63S3・7/T7
アクチュエータ仕様	ストローク［mm］			200,300,400,500,600,700, 800,900,1000,1200			300,400,500,600,700,800, 900,1000,1200,1500
	可搬質量［kg］		水平	15	30	55	30	45	85
	可搬質量［kg］		垂直	3	5	10	6	10	20
	速度^注1）［mm/s］	ストローク範囲	～500	1,800	1,200	600	1,800	1,200	600
			501～600	1,580	1,050	520	1,800	1,200	600
			601～700	1,170	780	390	1,800	1,200	600
			701～800	910	600	300	1,390	930	460
			801～900	720	480	240	1,110	740	370
			901～1,000	580	390	190	900	600	300
			1,001～1,100	480	320	160	750	500	250
			1,101～1,200	410	270	130	630	420	210
			1,201～1,300	-	-	-	540	360	180
			1,301～1,400	-	-	-	470	310	150
			1,401～1,500	-	-	-	410	270	130
	最大加減速度［mm/s²］			20,000
	繰返し位置決め精度［mm］		基本形	±0.02
	繰返し位置決め精度［mm］		高精度形	±0.01
	ロストモーション^注2）［mm］		基本形	0.1以下
	ロストモーション^注2）［mm］		高精度形	0.05以下
	リード［mm］			24	16	8	30	20	10
	耐衝撃［m/s²］/耐振動［m/s²］^注3）			50/20
	駆動方式			ボールねじ
	ガイド方式			リニアガイド
	使用温度範囲［℃］			5～40
	使用湿度範囲［%RH］			90以下（結露なきこと）
	回生オプション			速度、搬送質量により必要な場合があります。
電気仕様	モータ出力［W］/サイズ［mm］			100/□40			200/□60
	モータ種類			ACサーボモータ（AC100/200V）
	エンコーダ			モータ種類S2,S3：インクリメンタル17ビットエンコーダ（分解能：131072p/rev）モータ種類S6,S7：アブソリュート18ビットエンコーダ（分解能：262144p/rev）モータ種類T6,T7：アブソリュート22ビットエンコーダ（分解能：4194304p/rev）
	消費電力［W］^注4）		水平	65			80
	消費電力［W］^注4）		垂直	165			235
	運転待機電力［W］^注5）		水平	2			2
	運転待機電力［W］^注5）		垂直	10			12
	瞬時最大電力［W］^注6）			445			725
ロック仕様	形式^注7）			無励磁作動型
	保持力［N］			67	101	203	220	330	660
	消費電力［W］at20℃^注8）			6.3			7.9
	定格電圧［V］			DC24（-10%～0）

注1）ストロークにより許容速度が変わります。
注2）往復動作の誤差を補正する場合の目安値になります。
注3）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
耐振動…45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注4）消費電力とは、ドライバ含む運転時の消費電力を示します。
注5）運転待機電力とは、ドライバ含む運転中に待機している時の消費電力を示します。
注6）瞬時最大電力とは、ドライバ含む運転時の瞬時最大電力を示します。
注7）モータオプション“ロック付”選択時のみ。
注8）“ロック付”を選択の場合は、消費電力を加算してください。
注9）センサ用マグネット位置はテーブルセンター位置となります。
注10）テーブル移動範囲の両エンド端に衝突させないでください。
また、位置決めの運転を行う際は、両エンド端から2mmの範囲を指令しないでください。

規格表

LEJS40

LEJS63

型番リスト

表示件数

...

型番

LEJS40S2A-1000B-S5A21

ストローク

(mm)

最大可搬質量範囲（水平）

(kg)

最大可搬質量（水平）

(kg)

最大可搬質量範囲（垂直）

(kg)

最大可搬質量（垂直）

(kg)

リード

(mm)

位置検出

テーブル幅 W1

(mm)

ブレーキ

最大推力（範囲）

(N)

最大推力

(N)

テーブル長 L1

(mm)

繰返し位置決め精度

(μm)

最高速度

(mm/sec)

サイズ

精度

モータ種類

モータオプション

アクチュエータ・ケーブル種類

アクチュエータケーブル長さ

(m)

コントローラ/ドライバ種類

I/Oケーブル長さ／通信プラグ

(m)

対応ドライバ記号

最小発注数量

1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ケーブルなし	ケーブルなし	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	あり	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	ロック付	ケーブルなし	ケーブルなし	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	あり	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	ロック付	標準ケーブル	5	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1000	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	あり	201～300	294	160	±20	390	40	基本形	ACサーボモータ（100W）	ロック付	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ケーブルなし	ケーブルなし	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	2	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	ロボットケーブル（耐屈曲ケーブル）	10	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	2	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし（コネクタのみ）	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA1-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	5	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	1.5	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	10	ドライバなし	ケーブルなし	対応ドライバ記号S2	1個
1200	20.1～50.0	30	2.1～5.0	5	16	インクリメンタル	105	なし	201～300	294	160	±20	270	40	基本形	ACサーボモータ（100W）	なし	標準ケーブル	10	LECSA2-S1（パルス入力タイプ/ポジショニングタイプ）	ケーブルなし	対応ドライバ記号S2	1個

通常単価(税別) (税込単価)	通常出荷日

265,539円 ( 292,093円 )	19日目
287,113円 ( 315,824円 )	19日目
350,721円 ( 385,793円 )	19日目
352,308円 ( 387,539円 )	19日目
358,335円 ( 394,169円 )	19日目
295,995円 ( 325,595円 )	19日目
359,604円 ( 395,564円 )	19日目
361,191円 ( 397,310円 )	19日目
359,604円 ( 395,564円 )	19日目
361,191円 ( 397,310円 )	19日目
301,482円 ( 331,630円 )	19日目
367,218円 ( 403,940円 )	19日目
315,824円 ( 347,406円 )	19日目
379,432円 ( 417,375円 )	19日目
381,019円 ( 419,121円 )	19日目
387,046円 ( 425,751円 )	19日目
276,642円 ( 304,306円 )	19日目
340,252円 ( 374,277円 )	19日目
341,838円 ( 376,022円 )	19日目
341,838円 ( 376,022円 )	19日目
300,731円 ( 330,804円 )	19日目
278,706円 ( 306,577円 )	19日目
342,313円 ( 376,544円 )	19日目
343,900円 ( 378,290円 )	19日目
342,313円 ( 376,544円 )	19日目
343,900円 ( 378,290円 )	19日目
302,513円 ( 332,764円 )	19日目
349,927円 ( 384,920円 )	19日目
287,746円 ( 316,521円 )	19日目
306,464円 ( 337,110円 )	19日目
377,688円 ( 415,457円 )	19日目
286,795円 ( 315,475円 )	19日目
308,368円 ( 339,205円 )	19日目
371,977円 ( 409,175円 )	19日目
373,564円 ( 410,920円 )	19日目
317,251円 ( 348,976円 )	19日目
380,860円 ( 418,946円 )	19日目
382,447円 ( 420,692円 )	19日目
380,860円 ( 418,946円 )	19日目
382,447円 ( 420,692円 )	19日目
318,932円 ( 350,825円 )	19日目
335,836円 ( 369,420円 )	19日目
400,688円 ( 440,757円 )	19日目
402,274円 ( 442,501円 )	19日目
400,688円 ( 440,757円 )	19日目
402,274円 ( 442,501円 )	19日目
297,898円 ( 327,688円 )	19日目
361,508円 ( 397,659円 )	19日目
363,094円 ( 399,403円 )	19日目
296,793円 ( 326,472円 )	19日目
363,094円 ( 399,403円 )	19日目
299,961円 ( 329,957円 )	19日目
363,569円 ( 399,926円 )	19日目
365,156円 ( 401,672円 )	19日目
363,569円 ( 399,926円 )	19日目
365,156円 ( 401,672円 )	19日目
304,737円 ( 335,211円 )	19日目
371,183円 ( 408,301円 )	19日目
251,603円 ( 276,763円 )	19日目
370,074円 ( 407,081円 )	19日目

...

基本情報

基本情報

【特長】
・薄形低重心
・高精度/高剛性
・設置工数削減
・質量約37％減
・ワークのモータへの干渉なし
・ボールねじ駆動

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

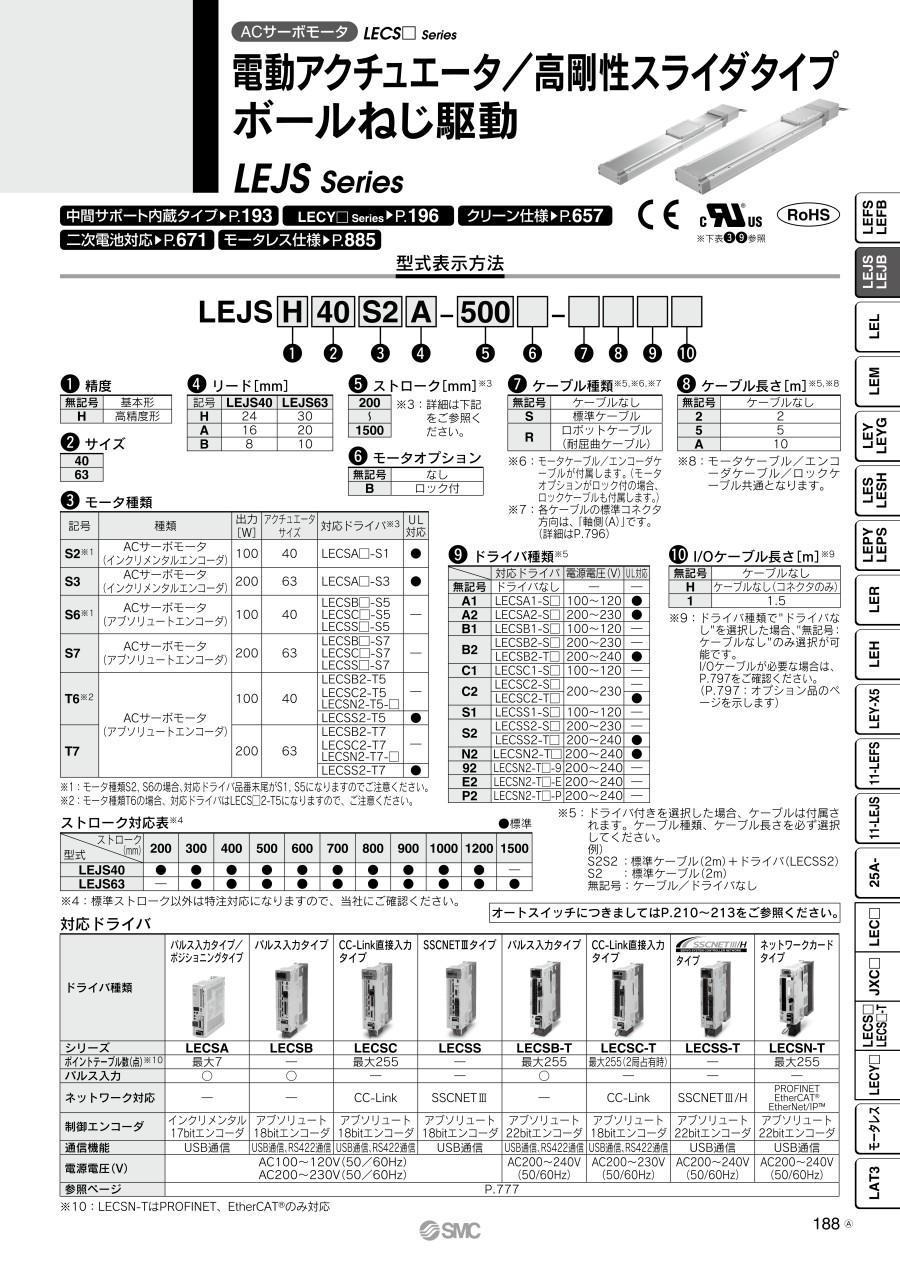

カタログ (見開き版)
