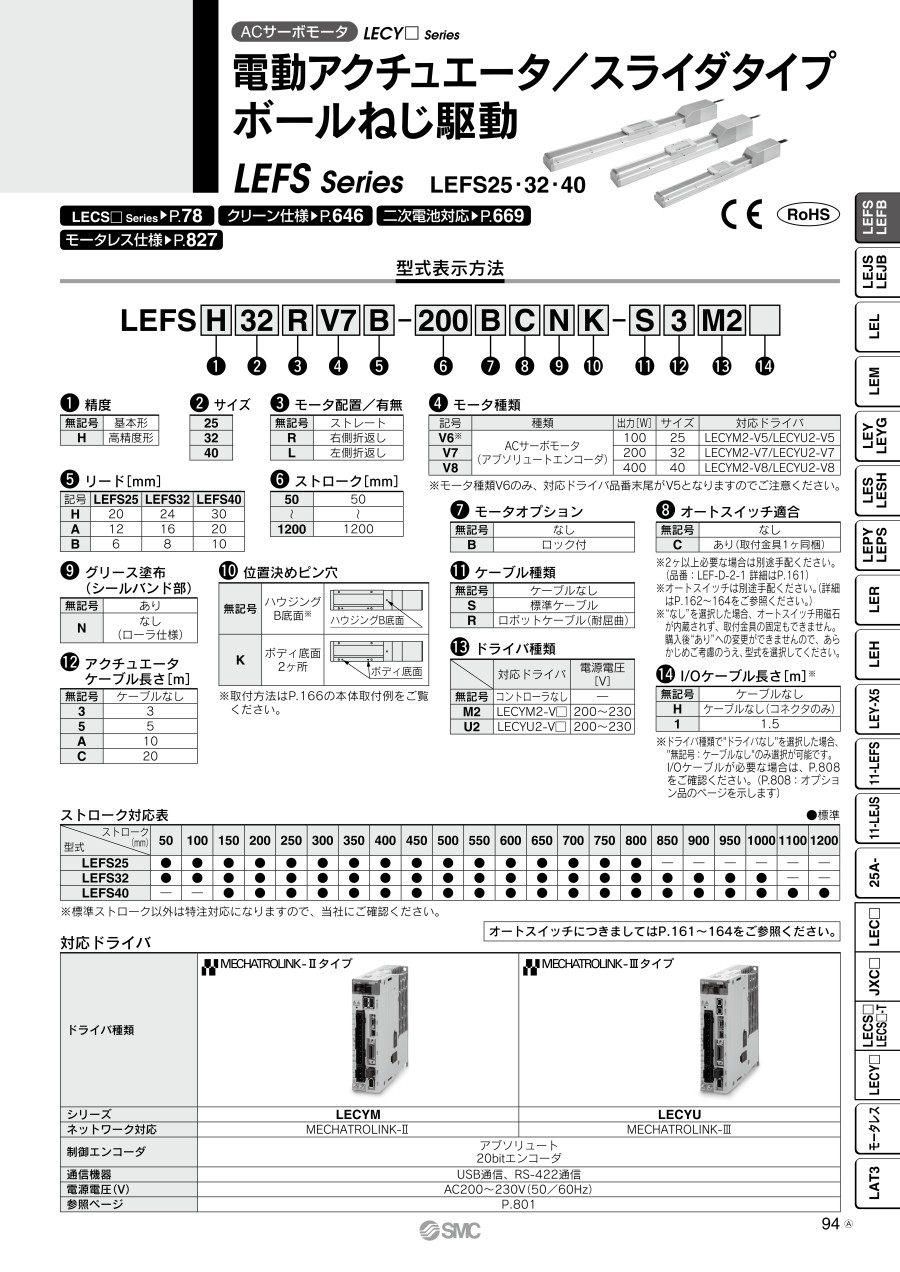

電動アクチュエータ スライダタイプ ボールねじ駆動 LEFSシリーズ ACサーボモータ LECY□
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
モータストレート/LEFS25
注1）R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）テーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
モータストレート/LEFS32
注1）R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
モータストレート/LEFS40
注1）R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
モータ折返し/LEFS25R
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
モータ折返し/LEFS32R
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
モータ折返し/LEFS40R
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
注2）モータ側ストローク端からのZ相第1検出位置です。
位置決めピン穴注）（オプション）：ボディ底面
注）ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
製品仕様
ACサーボモータ
| 型番 | LEFS25□V6 | LEFS32□V7 | LEFS40□V8 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ア ク チ ュ エ ー タ 仕 様 | ストローク［mm］ | 50～800 | 50～1,000 | 150～1,200 | ||||||||
| 可搬質量［kg］ | 水平 | 10 | 20 | 20 | 30 | 40 | 45 | 30 | 50 | 60 | ||
| 垂直 | 4 | 8 | 15 | 5 | 10 | 20 | 7 | 15 | 30 | |||
| 最大速度注1） ［mm/s］ | ストローク 範囲 | ～400 | 1,500 | 900 | 450 | 1,500 | 1,000 | 500 | 1,500 | 1,000 | 500 | |
| 401～500 | 1,200 | 720 | 360 | 1,500 | 1,000 | 500 | 1,500 | 1,000 | 500 | |||
| 501～600 | 900 | 540 | 270 | 1,200 | 800 | 400 | 1,500 | 1,000 | 500 | |||
| 601～700 | 700 | 420 | 210 | 930 | 620 | 310 | 1,410 | 940 | 470 | |||
| 701～800 | 550 | 330 | 160 | 750 | 500 | 250 | 1,140 | 760 | 380 | |||
| 801～900 | - | - | - | 610 | 410 | 200 | 930 | 620 | 310 | |||
| 901～1,000 | - | - | - | 510 | 340 | 170 | 780 | 520 | 260 | |||
| 1,001～1,100 | - | - | - | - | - | - | 500 | 440 | 220 | |||
| 1,101～1,200 | - | - | - | - | - | - | 500 | 380 | 190 | |||
| 最大加減速度［mm/s2］ | 20,000 | |||||||||||
| 繰返し位置決め精度 ［mm］ | 基本形 | ±0.02 | ||||||||||
| 高精度形 | ±0.01 | |||||||||||
| ロストモーション注2） ［mm］ | 基本形 | 0.1以下 | ||||||||||
| 高精度形 | 0.05以下 | |||||||||||
| リード［mm］ | 20 | 12 | 6 | 24 | 16 | 8 | 30 | 20 | 10 | |||
| 耐衝撃/耐振動［m/s2］注3） | 50/20 | |||||||||||
| 駆動方式 | ボールねじ（LEFS□）、ボールねじ+ベルト（LEFS□R・L） | |||||||||||
| ガイド方式 | リニアガイド | |||||||||||
| 使用温度範囲［℃］ | 5～40 | |||||||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | |||||||||||
| 電 気 仕 様 | モータ出力/サイズ | 100W/□40 | 200W/□60 | 400W/□60 | ||||||||
| モータ種類 | ACサーボモータ（AC200V） | |||||||||||
| エンコーダ | アブソリュート20ビットエンコーダ（分解能：1,048,576p/rev） | |||||||||||
| 消費電力［W］注4） | 水平 | 45 | 65 | 210 | ||||||||
| 垂直 | 145 | 175 | 230 | |||||||||
| 運転待機電力［W］注5） | 水平 | 2 | 2 | 2 | ||||||||
| 垂直 | 8 | 8 | 18 | |||||||||
| 瞬時最大電力［W］注6） | 445 | 725 | 1,275 | |||||||||
| ロ ッ ク 仕 様 | 形式注7） | 無励磁作動型 | ||||||||||
| 保持力［N］ | 78 | 131 | 255 | 131 | 197 | 385 | 220 | 330 | 660 | |||
| 消費電力［W］at20℃注8） | 5.5 | 6 | 6 | |||||||||
| 定格電圧［V］ | DC24（0～+10%） | |||||||||||
注1）ストロークにより許容速度が変わります。
注2）往復動作の誤差を補正する場合の目安値になります。
注3）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
耐振動…45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注4）消費電力とは、ドライバ含む運転時の消費電力を示します。
注5）運転待機電力とは、ドライバ含む運転中に待機している時の消費電力を示します。
注6）瞬時最大電力とは、ドライバ含む運転時の瞬時最大電力を示します。
注7）モータオプション“ロック付”選択時のみ。
注8）“ロック付”を選択の場合は、消費電力を加算してください。
規格表
モータストレート/LEFS25
寸法表
モータストレート/LEFS32
寸法表
モータストレート/LEFS40
寸法表
モータ折返し/LEFS25R
モータ部寸法
寸法表
モータ折返し/LEFS32R
モータ部寸法
寸法表
モータ折返し/LEFS40R
モータ部寸法
寸法表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
116,339円 ( 127,973円 ) | 19日目 |
88,313円 ( 97,144円 ) | 19日目 |
189,522円 ( 208,474円 ) | 19日目 |
189,522円 ( 208,474円 ) | 19日目 |
127,895円 ( 140,685円 ) | 19日目 |
95,810円 ( 105,391円 ) | 19日目 |
216,973円 ( 238,670円 ) | 19日目 |
120,397円 ( 132,437円 ) | 19日目 |
229,818円 ( 252,800円 ) | 19日目 |
144,487円 ( 158,936円 ) | 19日目 |
258,220円 ( 284,042円 ) | 19日目 |
100,808円 ( 110,889円 ) | 19日目 |
144,362円 ( 158,798円 ) | 19日目 |
231,698円 ( 254,868円 ) | 19日目 |
126,757円 ( 139,433円 ) | 19日目 |
303,152円 ( 333,467円 ) | 19日目 |
226,877円 ( 249,565円 ) | 19日目 |
267,373円 ( 294,110円 ) | 19日目 |
303,152円 ( 333,467円 ) | 19日目 |
229,620円 ( 252,582円 ) | 19日目 |
270,546円 ( 297,601円 ) | 19日目 |
248,883円 ( 273,771円 ) | 19日目 |
110,316円 ( 121,348円 ) | 19日目 |
130,778円 ( 143,856円 ) | 19日目 |
258,913円 ( 284,804円 ) | 19日目 |
267,373円 ( 294,110円 ) | 19日目 |
260,676円 ( 286,744円 ) | 19日目 |
276,891円 ( 304,580円 ) | 19日目 |
119,089円 ( 130,998円 ) | 19日目 |
205,908円 ( 226,499円 ) | 19日目 |
187,024円 ( 205,726円 ) | 19日目 |
116,339円 ( 127,973円 ) | 19日目 |
189,522円 ( 208,474円 ) | 19日目 |
189,522円 ( 208,474円 ) | 19日目 |
112,900円 ( 124,190円 ) | 19日目 |
245,162円 ( 269,678円 ) | 19日目 |
258,344円 ( 284,178円 ) | 19日目 |
95,647円 ( 105,212円 ) | 19日目 |
192,021円 ( 211,223円 ) | 19日目 |
200,844円 ( 220,928円 ) | 19日目 |
90,812円 ( 99,893円 ) | 19日目 |
201,749円 ( 221,924円 ) | 19日目 |
132,893円 ( 146,182円 ) | 19日目 |
100,808円 ( 110,889円 ) | 19日目 |
216,966円 ( 238,663円 ) | 19日目 |
144,362円 ( 158,798円 ) | 19日目 |
110,158円 ( 121,174円 ) | 19日目 |
246,751円 ( 271,426円 ) | 19日目 |
116,339円 ( 127,973円 ) | 19日目 |
156,957円 ( 172,653円 ) | 19日目 |
242,584円 ( 266,842円 ) | 19日目 |
112,900円 ( 124,190円 ) | 19日目 |
144,228円 ( 158,651円 ) | 19日目 |
234,271円 ( 257,698円 ) | 19日目 |
90,812円 ( 99,893円 ) | 19日目 |
190,637円 ( 209,701円 ) | 19日目 |
211,544円 ( 232,698円 ) | 19日目 |
214,117円 ( 235,529円 ) | 19日目 |
126,757円 ( 139,433円 ) | 19日目 |
255,079円 ( 280,587円 ) | 19日目 |
詳細情報
基本情報
【特長】
・本体設置が容易/設置工数削減
・カバー等の外装部品を外すことなく、本体設置が可能
・オートスイッチによるテーブルの位置検出が可能
・ボディ両側面に最大4箇所取付可能
・ボールねじ駆動
