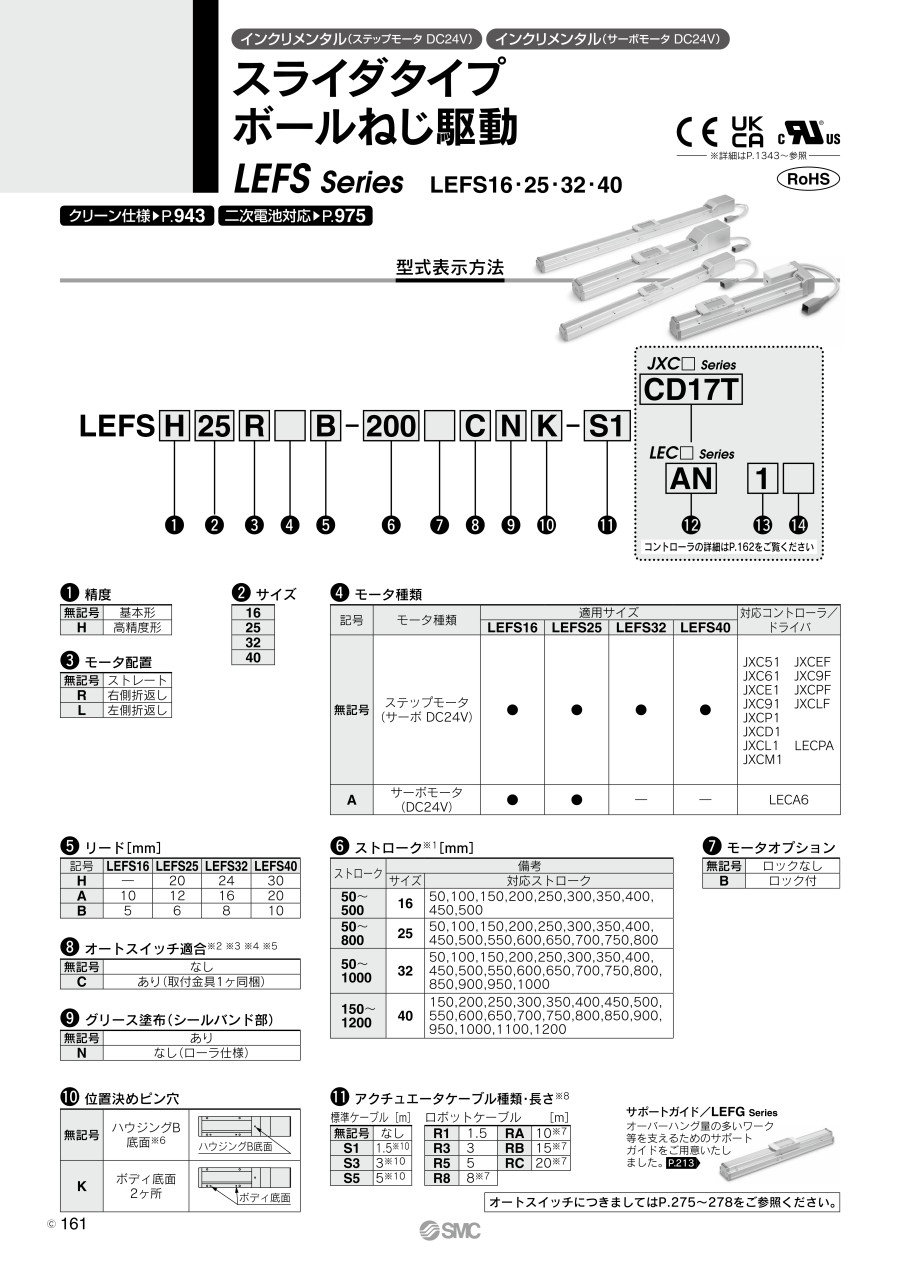

【特長】・本体設置が容易/設置工数削減 カバー等の外装部品を外すことなく、本体...
詳細情報を確認する
注1)R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを2mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
注5)ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
寸法表
| 型式 | L | A | B | n | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | |||||||||
| LEFS□16□-50□ | 247 | 289 | 56 | 130 | 4 | ― | ― | 15 | 80 | 25 |
| LEFS□16□-100□ | 297 | 339 | 106 | 180 | 4 | ― | ― | 40 | 80 | 50 |
| LEFS□16□-150□ | 347 | 389 | 156 | 230 | 4 | ― | ― | 80 | 50 | |
| LEFS□16□-200□ | 397 | 439 | 206 | 280 | 6 | 2 | 200 | 180 | 50 | |
| LEFS□16□-250□ | 447 | 489 | 256 | 330 | 6 | 2 | 200 | 180 | 50 | |
| LEFS□16□-300□ | 497 | 539 | 306 | 380 | 8 | 3 | 300 | 280 | 50 | |
| LEFS□16□-350□ | 547 | 589 | 356 | 430 | 8 | 3 | 300 | 280 | 50 | |
| LEFS□16□-400□ | 597 | 639 | 406 | 480 | 10 | 4 | 400 | 380 | 50 | |
| LEFS□16□-450□ | 647 | 689 | 456 | 530 | 10 | 4 | 400 | 380 | 50 | |
| LEFS□16□-500□ | 697 | 739 | 506 | 580 | 12 | 5 | 500 | 480 | 50 | |

注1)R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
寸法表
| 型式 | L | A | B | n | D | E | F | |
|---|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | |||||||
| LEFS□25□-50□ | 285.5 | 330.5 | 56 | 160 | 4 | ― | ― | 20 |
| LEFS□25□-100□ | 335.5 | 380.5 | 106 | 210 | 4 | ― | ― | 35 |
| LEFS□25□-150□ | 385.5 | 430.5 | 156 | 260 | 4 | ― | ― | |
| LEFS□25□-200□ | 435.5 | 480.5 | 206 | 310 | 6 | 2 | 240 | |
| LEFS□25□-250□ | 485.5 | 530.5 | 256 | 360 | 6 | 2 | 240 | |
| LEFS□25□-300□ | 535.5 | 580.5 | 306 | 410 | 8 | 3 | 360 | |
| LEFS□25□-350□ | 585.5 | 630.5 | 356 | 460 | 8 | 3 | 360 | |
| LEFS□25□-400□ | 635.5 | 680.5 | 406 | 510 | 8 | 3 | 360 | |
| LEFS□25□-450□ | 685.5 | 730.5 | 456 | 560 | 10 | 4 | 480 | |
| LEFS□25□-500□ | 735.5 | 780.5 | 506 | 610 | 10 | 4 | 480 | |
| LEFS□25□-550□ | 785.5 | 830.5 | 556 | 660 | 12 | 5 | 600 | |
| LEFS□25□-600□ | 835.5 | 880.5 | 606 | 710 | 12 | 5 | 600 | |
| LEFS□25□-650□ | 885.5 | 930.5 | 656 | 760 | 12 | 5 | 600 | |
| LEFS□25□-700□ | 935.5 | 980.5 | 706 | 810 | 14 | 6 | 720 | |
| LEFS□25□-750□ | 985.5 | 1030.5 | 756 | 860 | 14 | 6 | 720 | |
| LEFS□25□-800□ | 1035.5 | 1080.5 | 806 | 910 | 16 | 7 | 840 | |
位置決めピン穴注) (オプション):ボディ底面

注) ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

注)ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となりますのでご注意ください。
寸法表
| 型式 | G | H |
|---|---|---|
| LEFS□25□-50□ | 100 | 30 |
| LEFS□25□-100□ | 100 | 45 |
| LEFS□25□-150□ | 100 | 45 |
| LEFS□25□-200□ | 220 | 45 |
| LEFS□25□-250□ | 220 | 45 |
| LEFS□25□-300□ | 340 | 45 |
| LEFS□25□-350□ | 340 | 45 |
| LEFS□25□-400□ | 340 | 45 |
| LEFS□25□-450□ | 460 | 45 |
| LEFS□25□-500□ | 460 | 45 |
| LEFS□25□-550□ | 580 | 45 |
| LEFS□25□-600□ | 580 | 45 |
| LEFS□25□-650□ | 580 | 45 |
| LEFS□25□-700□ | 700 | 45 |
| LEFS□25□-750□ | 700 | 45 |
| LEFS□25□-800□ | 820 | 45 |

注1)R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
寸法表
| 型式 | L | A | B | n | D | E | |
|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | ||||||
| LEFS□32□-50□ | 332 | 384 | 56 | 180 | 4 | ― | ― |
| LEFS□32□-100□ | 382 | 434 | 106 | 230 | 4 | ― | ― |
| LEFS□32□-150□ | 432 | 484 | 156 | 280 | 4 | ― | ― |
| LEFS□32□-200□ | 482 | 534 | 206 | 330 | 6 | 2 | 300 |
| LEFS□32□-250□ | 532 | 584 | 256 | 380 | 6 | 2 | 300 |
| LEFS□32□-300□ | 582 | 634 | 306 | 430 | 6 | 2 | 300 |
| LEFS□32□-350□ | 632 | 684 | 356 | 480 | 8 | 3 | 450 |
| LEFS□32□-400□ | 682 | 734 | 406 | 530 | 8 | 3 | 450 |
| LEFS□32□-450□ | 732 | 784 | 456 | 580 | 8 | 3 | 450 |
| LEFS□32□-500□ | 782 | 834 | 506 | 630 | 10 | 4 | 600 |
| LEFS□32□-550□ | 832 | 884 | 556 | 680 | 10 | 4 | 600 |
| LEFS□32□-600□ | 882 | 934 | 606 | 730 | 10 | 4 | 600 |
| LEFS□32□-650□ | 932 | 984 | 656 | 780 | 12 | 5 | 750 |
| LEFS□32□-700□ | 982 | 1034 | 706 | 830 | 12 | 5 | 750 |
| LEFS□32□-750□ | 1032 | 1084 | 756 | 880 | 12 | 5 | 750 |
| LEFS□32□-800□ | 1082 | 1134 | 806 | 930 | 14 | 6 | 900 |
| LEFS□32□-850□ | 1132 | 1184 | 856 | 980 | 14 | 6 | 900 |
| LEFS□32□-900□ | 1182 | 1234 | 906 | 1030 | 14 | 6 | 900 |
| LEFS□32□-950□ | 1232 | 1284 | 956 | 1080 | 16 | 7 | 1050 |
| LEFS□32□-1000□ | 1282 | 1334 | 1006 | 1130 | 16 | 7 | 1050 |
位置決めピン穴注) (オプション):ボディ底面

注) ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

注)ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となりますのでご注意ください。
寸法表
| 型式 | G |
|---|---|
| LEFS□32□-50□ | 130 |
| LEFS□32□-100□ | 130 |
| LEFS□32□-150□ | 130 |
| LEFS□32□-200□ | 280 |
| LEFS□32□-250□ | 280 |
| LEFS□32□-300□ | 280 |
| LEFS□32□-350□ | 430 |
| LEFS□32□-400□ | 430 |
| LEFS□32□-450□ | 430 |
| LEFS□32□-500□ | 580 |
| LEFS□32□-550□ | 580 |
| LEFS□32□-600□ | 580 |
| LEFS□32□-650□ | 730 |
| LEFS□32□-700□ | 730 |
| LEFS□32□-750□ | 730 |
| LEFS□32□-800□ | 880 |
| LEFS□32□-850□ | 880 |
| LEFS□32□-900□ | 880 |
| LEFS□32□-950□ | 1030 |
| LEFS□32□-1000□ | 1030 |

注1)R面取りがあるため本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
寸法表
| 型式 | L | A | B | n | D | E | |
|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | ||||||
| LEFS□40□-150□ | 506 | 555 | 156 | 328 | 4 | ― | 150 |
| LEFS□40□-200□ | 556 | 605 | 206 | 378 | 6 | 2 | 300 |
| LEFS□40□-250□ | 606 | 655 | 256 | 428 | 6 | 2 | 300 |
| LEFS□40□-300□ | 656 | 705 | 306 | 478 | 6 | 2 | 300 |
| LEFS□40□-350□ | 706 | 755 | 356 | 528 | 8 | 3 | 450 |
| LEFS□40□-400□ | 756 | 805 | 406 | 578 | 8 | 3 | 450 |
| LEFS□40□-450□ | 806 | 855 | 456 | 628 | 8 | 3 | 450 |
| LEFS□40□-500□ | 856 | 905 | 506 | 678 | 10 | 4 | 600 |
| LEFS□40□-550□ | 906 | 955 | 556 | 728 | 10 | 4 | 600 |
| LEFS□40□-600□ | 956 | 1005 | 606 | 778 | 10 | 4 | 600 |
| LEFS□40□-650□ | 1006 | 1055 | 656 | 828 | 12 | 5 | 750 |
| LEFS□40□-700□ | 1056 | 1105 | 706 | 878 | 12 | 5 | 750 |
| LEFS□40□-750□ | 1106 | 1155 | 756 | 928 | 12 | 5 | 750 |
| LEFS□40□-800□ | 1156 | 1205 | 806 | 978 | 14 | 6 | 900 |
| LEFS□40□-850□ | 1206 | 1255 | 856 | 1028 | 14 | 6 | 900 |
| LEFS□40□-900□ | 1256 | 1305 | 906 | 1078 | 14 | 6 | 900 |
| LEFS□40□-950□ | 1306 | 1355 | 956 | 1128 | 16 | 7 | 1050 |
| LEFS□40□-1000□ | 1356 | 1405 | 1006 | 1178 | 16 | 7 | 1050 |
| LEFS□40□-1100□ | 1456 | 1505 | 1106 | 1278 | 18 | 8 | 1200 |
| LEFS□40□-1200□ | 1556 | 1605 | 1206 | 1378 | 18 | 8 | 1200 |
位置決めピン穴注) (オプション):ボディ底面

注) ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

寸法表
| 型式 | G |
|---|---|
| LEFS□40□-150□ | 130 |
| LEFS□40□-200□ | 280 |
| LEFS□40□-250□ | 280 |
| LEFS□40□-300□ | 280 |
| LEFS□40□-350□ | 430 |
| LEFS□40□-400□ | 430 |
| LEFS□40□-450□ | 430 |
| LEFS□40□-500□ | 580 |
| LEFS□40□-550□ | 580 |
| LEFS□40□-600□ | 580 |
| LEFS□40□-650□ | 730 |
| LEFS□40□-700□ | 730 |
| LEFS□40□-750□ | 730 |
| LEFS□40□-800□ | 880 |
| LEFS□40□-850□ | 880 |
| LEFS□40□-900□ | 880 |
| LEFS□40□-950□ | 1030 |
| LEFS□40□-1000□ | 1030 |
| LEFS□40□-1100□ | 1180 |
| LEFS□40□-1200□ | 1180 |

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを2mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
注5)ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
寸法表
| 型式 | L | A | B | n | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| LEFS□16□□-50□ | 166.5 | 56 | 130 | 4 | ― | ― | 15 | 80 | 25 |
| LEFS□16□□-100□ | 216.5 | 106 | 180 | 4 | ― | ― | 40 | 80 | 50 |
| LEFS□16□□-150□ | 266.5 | 156 | 230 | 4 | ― | ― | 80 | 50 | |
| LEFS□16□□-200□ | 316.5 | 206 | 280 | 6 | 2 | 200 | 180 | 50 | |
| LEFS□16□□-250□ | 366.5 | 256 | 330 | 6 | 2 | 200 | 180 | 50 | |
| LEFS□16□□-300□ | 416.5 | 306 | 380 | 8 | 3 | 300 | 280 | 50 | |
| LEFS□16□□-350□ | 466.5 | 356 | 430 | 8 | 3 | 300 | 280 | 50 | |
| LEFS□16□□-400□ | 516.5 | 406 | 480 | 10 | 4 | 400 | 380 | 50 | |
| LEFS□16□□-450□ | 566.5 | 456 | 530 | 10 | 4 | 400 | 380 | 50 | |
| LEFS□16□□-500□ | 616.5 | 506 | 580 | 12 | 5 | 500 | 480 | 50 |

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
| 型式 | L | A | B | n | D | E | F |
|---|---|---|---|---|---|---|---|
| LEFS□25□□-50□ | 210.5 | 56 | 160 | 4 | ― | ― | 20 |
| LEFS□25□□-100□ | 260.5 | 106 | 210 | 4 | ― | ― | 35 |
| LEFS□25□□-150□ | 310.5 | 156 | 260 | 4 | ― | ― | |
| LEFS□25□□-200□ | 360.5 | 206 | 310 | 6 | 2 | 240 | |
| LEFS□25□□-250□ | 410.5 | 256 | 360 | 6 | 2 | 240 | |
| LEFS□25□□-300□ | 460.5 | 306 | 410 | 8 | 3 | 360 | |
| LEFS□25□□-350□ | 510.5 | 356 | 460 | 8 | 3 | 360 | |
| LEFS□25□□-400□ | 560.5 | 406 | 510 | 8 | 3 | 360 |
| 型式 | L | A | B | n | D | E | F |
|---|---|---|---|---|---|---|---|
| LEFS□25□□-450□ | 610.5 | 456 | 560 | 10 | 4 | 480 | 35 |
| LEFS□25□□-500□ | 660.5 | 506 | 610 | 10 | 4 | 480 | |
| LEFS□25□□-550□ | 710.5 | 556 | 660 | 12 | 5 | 600 | |
| LEFS□25□□-600□ | 760.5 | 606 | 710 | 12 | 5 | 600 | |
| LEFS□25□□-650□ | 810.5 | 656 | 760 | 12 | 5 | 600 | |
| LEFS□25□□-700□ | 860.5 | 706 | 810 | 14 | 6 | 720 | |
| LEFS□25□□-750□ | 910.5 | 756 | 860 | 14 | 6 | 720 | |
| LEFS□25□□-800□ | 960.5 | 806 | 910 | 16 | 7 | 840 |
位置決めピン穴注) (オプション):ボディ底面

注) ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

注) ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の1箇所のみ取付可能となりますのでご注意ください。
| 型式 | G | H |
|---|---|---|
| LEFS□25□□-50□ | 100 | 30 |
| LEFS□25□□-100□ | 100 | 45 |
| LEFS□25□□-150□ | 100 | 45 |
| LEFS□25□□-200□ | 220 | 45 |
| LEFS□25□□-250□ | 220 | 45 |
| LEFS□25□□-300□ | 340 | 45 |
| LEFS□25□□-350□ | 340 | 45 |
| LEFS□25□□-400□ | 340 | 45 |
| 型式 | G | H |
|---|---|---|
| LEFS□25□□-450□ | 460 | 45 |
| LEFS□25□□-500□ | 460 | 45 |
| LEFS□25□□-550□ | 580 | 45 |
| LEFS□25□□-600□ | 580 | 45 |
| LEFS□25□□-650□ | 580 | 45 |
| LEFS□25□□-700□ | 700 | 45 |
| LEFS□25□□-750□ | 700 | 45 |
| LEFS□25□□-800□ | 820 | 45 |

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
注5)テーブルスペーサを外した場合です。
| 型式 | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| LEFS□32□□-50□ | 245 | 56 | 180 | 4 | ― | ― |
| LEFS□32□□-100□ | 295 | 106 | 230 | 4 | ― | ― |
| LEFS□32□□-150□ | 345 | 156 | 280 | 4 | ― | ― |
| LEFS□32□□-200□ | 395 | 206 | 330 | 6 | 2 | 300 |
| LEFS□32□□-250□ | 445 | 256 | 380 | 6 | 2 | 300 |
| LEFS□32□□-300□ | 495 | 306 | 430 | 6 | 2 | 300 |
| LEFS□32□□-350□ | 545 | 356 | 480 | 8 | 3 | 450 |
| LEFS□32□□-400□ | 595 | 406 | 530 | 8 | 3 | 450 |
| LEFS□32□□-450□ | 645 | 456 | 580 | 8 | 3 | 450 |
| LEFS□32□□-500□ | 695 | 506 | 630 | 10 | 4 | 600 |
| 型式 | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| LEFS□32□□-550□ | 745 | 556 | 680 | 10 | 4 | 600 |
| LEFS□32□□-600□ | 795 | 606 | 730 | 10 | 4 | 600 |
| LEFS□32□□-650□ | 845 | 656 | 780 | 12 | 5 | 750 |
| LEFS□32□□-700□ | 895 | 706 | 830 | 12 | 5 | 750 |
| LEFS□32□□-750□ | 945 | 756 | 880 | 12 | 5 | 750 |
| LEFS□32□□-800□ | 995 | 806 | 930 | 14 | 6 | 900 |
| LEFS□32□□-850□ | 1045 | 856 | 980 | 14 | 6 | 900 |
| LEFS□32□□-900□ | 1095 | 906 | 1030 | 14 | 6 | 900 |
| LEFS□32□□-950□ | 1145 | 956 | 1080 | 16 | 7 | 1050 |
| LEFS□32□□-1000□ | 1195 | 1006 | 1130 | 16 | 7 | 1050 |
位置決めピン穴注) (オプション):ボディ底面

注)ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

注) ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の1箇所のみ取付可能となりますのでご注意ください。
| 型式 | G |
|---|---|
| LEFS□32□□-50□ | 130 |
| LEFS□32□□-100□ | 130 |
| LEFS□32□□-150□ | 130 |
| LEFS□32□□-200□ | 280 |
| LEFS□32□□-250□ | 280 |
| LEFS□32□□-300□ | 280 |
| LEFS□32□□-350□ | 430 |
| LEFS□32□□-400□ | 430 |
| LEFS□32□□-450□ | 430 |
| LEFS□32□□-500□ | 580 |
| 型式 | G |
|---|---|
| LEFS□32□□-550□ | 580 |
| LEFS□32□□-600□ | 580 |
| LEFS□32□□-650□ | 730 |
| LEFS□32□□-700□ | 730 |
| LEFS□32□□-750□ | 730 |
| LEFS□32□□-800□ | 880 |
| LEFS□32□□-850□ | 880 |
| LEFS□32□□-900□ | 880 |
| LEFS□32□□-950□ | 1030 |
| LEFS□32□□-1000□ | 1030 |

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
また、本体取付基準面(寸法B範囲)よりそれ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2)原点復帰動作等によりテーブルが可動する距離です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3)原点復帰後の位置です。
注4)【 】は原点復帰方向を変更した場合です。
| 型式 | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| LEFS□40□□-150□ | 403.4 | 156 | 328 | 4 | ― | 150 |
| LEFS□40□□-200□ | 453.4 | 206 | 378 | 6 | 2 | 300 |
| LEFS□40□□-250□ | 503.4 | 256 | 428 | 6 | 2 | 300 |
| LEFS□40□□-300□ | 553.4 | 306 | 478 | 6 | 2 | 300 |
| LEFS□40□□-350□ | 603.4 | 356 | 528 | 8 | 3 | 450 |
| LEFS□40□□-400□ | 653.4 | 406 | 578 | 8 | 3 | 450 |
| LEFS□40□□-450□ | 703.4 | 456 | 628 | 8 | 3 | 450 |
| LEFS□40□□-500□ | 753.4 | 506 | 678 | 10 | 4 | 600 |
| LEFS□40□□-550□ | 803.4 | 556 | 728 | 10 | 4 | 600 |
| LEFS□40□□-600□ | 853.4 | 606 | 778 | 10 | 4 | 600 |
| 型式 | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| LEFS□40□□-650□ | 903.4 | 656 | 828 | 12 | 5 | 750 |
| LEFS□40□□-700□ | 953.4 | 706 | 878 | 12 | 5 | 750 |
| LEFS□40□□-750□ | 1003.4 | 756 | 928 | 12 | 5 | 750 |
| LEFS□40□□-800□ | 1053.4 | 806 | 978 | 14 | 6 | 900 |
| LEFS□40□□-850□ | 1103.4 | 856 | 1028 | 14 | 6 | 900 |
| LEFS□40□□-900□ | 1153.4 | 906 | 1078 | 14 | 6 | 900 |
| LEFS□40□□-950□ | 1203.4 | 956 | 1128 | 16 | 7 | 1050 |
| LEFS□40□□-1000□ | 1253.4 | 1006 | 1178 | 16 | 7 | 1050 |
| LEFS□40□□-1100□ | 1353.4 | 1106 | 1278 | 18 | 8 | 1200 |
| LEFS□40□□-1200□ | 1453.4 | 1206 | 1378 | 18 | 8 | 1200 |
位置決めピン穴注) (オプション):ボディ底面

注)ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は使用しないでください。
オートスイッチ付(オプション)

| 型式 | G |
|---|---|
| LEFS□40□□-150□ | 130 |
| LEFS□40□□-200□ | 280 |
| LEFS□40□□-250□ | 280 |
| LEFS□40□□-300□ | 280 |
| LEFS□40□□-350□ | 430 |
| LEFS□40□□-400□ | 430 |
| LEFS□40□□-450□ | 430 |
| LEFS□40□□-500□ | 580 |
| LEFS□40□□-550□ | 580 |
| LEFS□40□□-600□ | 580 |
| 型式 | G |
|---|---|
| LEFS□40□□-650□ | 730 |
| LEFS□40□□-700□ | 730 |
| LEFS□40□□-750□ | 730 |
| LEFS□40□□-800□ | 880 |
| LEFS□40□□-850□ | 880 |
| LEFS□40□□-900□ | 880 |
| LEFS□40□□-950□ | 1030 |
| LEFS□40□□-1000□ | 1030 |
| LEFS□40□□-1100□ | 1180 |
| LEFS□40□□-1200□ | 1180 |
| 型式 | LEFS16 | LEFS25 | LEFS32 | LEFS40 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アクチュエータ仕様 | ストローク[mm] | 50~500 | 50~800 | 50~1000 | 150~1200 | ||||||||||
| 可搬質量 [kg]注1) | 水平 | JXC□1/JXC□F | 14 | 15 | 12 | 25 | 30 | 20 | 45 | 50 | 25 | 55 | 65 | ||
| LECPA/JXC□23 | 9 | 10 | 10 | 20 | 20 | 15 | 40 | 45 | 20 | 50 | 60 | ||||
| 垂直 | 2 | 4 | 0.5 | 7.5 | 15 | 4 | 10 | 20 | 2 | 2 | 23 | ||||
| コントローラ種類 JXC□1 JXC□F の場合 | 速度注1) [mm/s] | ストローク 範囲 | ~500 | 10~700 | 5~360 | 20~1100 | 12~750 | 6~400 | 24~1200 | 16~800 | 8~520 | 30~1200 | 20~1000 | 10~300 | |
| 501~600 | ― | ― | 20~900 | 12~540 | 6~270 | 24~1200 | 16~800 | 8~400 | 30~1200 | 20~1000 | 10~300 | ||||
| 601~700 | ― | ― | 20~630 | 12~420 | 6~230 | 24~930 | 16~620 | 8~310 | 30~1200 | 20~900 | 10~300 | ||||
| 701~800 | ― | ― | 20~550 | 12~330 | 6~180 | 24~750 | 16~500 | 8~250 | 30~1140 | 20~760 | 10~300 | ||||
| 801~900 | ― | ― | ― | ― | ― | 24~610 | 16~410 | 8~200 | 30~930 | 20~620 | 10~300 | ||||
| 901~1000 | ― | ― | ― | ― | ― | 24~500 | 16~340 | 8~170 | 30~780 | 20~520 | 10~250 | ||||
| 1001~1100 | ― | ― | ― | ― | ― | ― | ― | ― | 30~660 | 20~440 | 10~220 | ||||
| 1101~1200 | ― | ― | ― | ― | ― | ― | ― | ― | 30~570 | 20~380 | 10~190 | ||||
| ドライバ 種類 LECPA JXC□23 の場合 | 速度注1) [mm/s] | ストローク 範囲 | ~500 | 10~500 | 5~250 | 20~1000 | 12~500 | 6~250 | 24~1200 | 16~500 | 8~250 | 30~500 | 20~500 | 10~250 | |
| 501~600 | ― | ― | 20~900 | 12~500 | 6~250 | 24~1200 | 16~500 | 8~250 | 30~500 | 20~500 | 10~250 | ||||
| 601~700 | ― | ― | 20~630 | 12~420 | 6~230 | 24~930 | 16~500 | 8~250 | 30~500 | 20~500 | 10~250 | ||||
| 701~800 | ― | ― | 20~550 | 12~330 | 6~180 | 24~750 | 16~500 | 8~250 | 30~500 | 20~500 | 10~250 | ||||
| 801~900 | ― | ― | ― | ― | ― | 24~610 | 16~410 | 8~200 | 30~500 | 20~500 | 10~250 | ||||
| 901~1000 | ― | ― | ― | ― | ― | 24~500 | 16~340 | 8~170 | 30~500 | 20~500 | 10~250 | ||||
| 1001~1100 | ― | ― | ― | ― | ― | ― | ― | ― | 30~500 | 20~440 | 10~220 | ||||
| 1101~1200 | ― | ― | ― | ― | ― | ― | ― | ― | 30~500 | 20~380 | 10~190 | ||||
| 最大加減速度[mm/s2] | 3000 | ||||||||||||||
| 繰返し位置決め精度[mm] | 基本形 | ±0.02 | |||||||||||||
| 高精度形 | ±0.015(Hリード:±0.02) | ||||||||||||||
| ロストモーション[mm]注2) | 基本形 | 0.1以下 | |||||||||||||
| 高精度形 | 0.05以下 | ||||||||||||||
| リード[mm] | 10 | 5 | 20 | 12 | 6 | 24 | 16 | 8 | 30 | 20 | 10 | ||||
| 耐衝撃/耐振動[m/s2]注3) | 50/20 | ||||||||||||||
| 駆動方式 | ボールねじ(LEFS□)、ボールねじ+ベルト(LEFS□RL) | ||||||||||||||
| ガイド方式 | リニアガイド | ||||||||||||||
| 静的許容 モーメント注4) [N・m] | Mep(ピッチング) | 10 | 27 | 46 | 110 | ||||||||||
| Mey(ヨーイング) | 10 | 27 | 46 | 110 | |||||||||||
| Mer(ローリング) | 20 | 52 | 101 | 207 | |||||||||||
| 使用温度範囲[℃] | 5~40 | ||||||||||||||
| 使用湿度範囲[%RH] | 90以下(結露なきこと) | ||||||||||||||
| 保護等級 | IP30 | ||||||||||||||
| 電気仕様 | モータサイズ | □28 | □42 | □56.4 | |||||||||||
| モータ種類 | ステップモータ(サーボ DC24V) | ||||||||||||||
| エンコーダ | インクリメンタル | ||||||||||||||
| 電源電圧[V] | DC24±10% | ||||||||||||||
| 電力[W]注5)注7) | 最大電力 51 | 最大電力 57 | 最大電力 123 | 最大電力 141 | |||||||||||
| ロック仕様 | 形式注6) | 無励磁作動型 | |||||||||||||
| 保持力[N] | 29 | 59 | 47 | 78 | 157 | 72 | 118 | 216 | 75 | 113 | 245 | ||||
| 電力[W]注7) | 2.9 | 5 | 5 | 5 | |||||||||||
| 定格電圧[V] | DC24±10% | ||||||||||||||
注1)コントローラ/ドライバ種類、搬送質量により速度が変動します。
また、ケーブル長さ5mを超える場合は5m毎に最大10%低下します。
注2)往復動作の誤差を補正する場合の目安値になります。
注3)耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。
耐振動…45~2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。
注4)静的許容モーメントはアクチュエータ停止状態に掛けられる静的なモーメントです。
衝撃が掛かったり、繰返し荷重が掛かる場合には十分な安全をみて使用してください。
注5)コントローラを含む運転時の最大電力を示します。電源容量の選定時にご使用ください。
注6)ロック付のみ。
注7)ロック付を選択の場合は、電力を加算してください。
| 型式 | LEFS16A | LEFS25A | |||||||
|---|---|---|---|---|---|---|---|---|---|
| アクチュエータ仕様 | ストローク[mm] | 50~500 | 50~800 | ||||||
| 可搬質量[kg]注1) | 水平 | 7 | 10 | 5 | 11 | 18 | |||
| 垂直 | 2 | 4 | 1 | 2.5 | 5 | ||||
| 速度注1) [mm/s] | ストローク 範囲 | ~500 | 1~500 | 1~250 | 2~800 | 2~500 | 1~250 | ||
| 501~600 | ― | ― | |||||||
| 601~700 | ― | ― | 2~630 | 2~420 | 1~230 | ||||
| 701~800 | ― | ― | 2~550 | 2~330 | 1~180 | ||||
| 最大加減速度[mm/s2] | 3000 | ||||||||
| 繰返し位置決め精度 [mm] | 基本形 | ±0.02 | |||||||
| 高精度形 | ±0.015(Hリード:±0.02) | ||||||||
| ロストモーション注2) [mm] | 基本形 | 0.1以下 | |||||||
| 高精度形 | 0.05以下 | ||||||||
| リード[mm] | 10 | 5 | 20 | 12 | 6 | ||||
| 耐衝撃/耐振動[m/s2]注3) | 50/20 | ||||||||
| 駆動方式 | ボールねじ(LEFS□)、ボールねじ+ベルト(LEFS□RL) | ||||||||
| ガイド方式 | リニアガイド | ||||||||
| 静的許容 モーメント注4) [N・m] | Mep(ピッチング) | 10 | 27 | ||||||
| Mey(ヨーイング) | 10 | 27 | |||||||
| Mer(ローリング) | 20 | 52 | |||||||
| 使用温度範囲[℃] | 5~40 | ||||||||
| 使用湿度範囲[%RH] | 90以下(結露なきこと) | ||||||||
| 保護等級 | IP30 | ||||||||
| 電気仕様 | モータサイズ | □28 | □42 | ||||||
| モータ出力[W] | 30 | 36 | |||||||
| モータ種類 | サーボモータ(DC24V) | ||||||||
| エンコーダ | インクリメンタル | ||||||||
| 電源電圧[V] | DC24±10% | ||||||||
| 電力[W]注5)注7) | 最大電力 70 | 最大電力 113 | |||||||
| ロック仕様 | 形式注6) | 無励磁作動型 | |||||||
| 保持力[N] | 29 | 59 | 47 | 78 | 157 | ||||
| 電力[W]注7) | 2.9 | 5 | |||||||
| 定格電圧[V] | DC24±10% | ||||||||
注1)ケーブル長さ5mを超える場合は5m毎に最大10%低下します。
注2)往復動作の誤差を補正する場合の目安値になります。
注3)耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。
耐振動…45~2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。
注4)静的許容モーメントはアクチュエータ停止状態に掛けられる静的なモーメントです。
衝撃が掛かったり、繰返し荷重が掛かる場合には十分な安全をみて使用してください。
注5)コントローラを含む運転時の最大電力を示します。電源容量の選定時にご使用ください。
注6)ロック付のみ。
注7)ロック付を選択の場合は、電力を加算してください。
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,391円 ( 52,130円 ) | 19日目 |
62,434円 ( 68,677円 ) | 19日目 |
59,048円 ( 64,953円 ) | 19日目 |
70,642円 ( 77,706円 ) | 19日目 |
71,982円 ( 79,180円 ) | 19日目 |
72,793円 ( 80,072円 ) | 19日目 |
95,091円 ( 104,600円 ) | 19日目 |
132,986円 ( 146,285円 ) | 19日目 |
114,390円 ( 125,829円 ) | 19日目 |
122,280円 ( 134,508円 ) | 19日目 |
117,914円 ( 129,705円 ) | 19日目 |
57,292円 ( 63,021円 ) | 19日目 |
88,571円 ( 97,428円 ) | 19日目 |
70,418円 ( 77,460円 ) | 19日目 |
97,282円 ( 107,010円 ) | 19日目 |
109,329円 ( 120,262円 ) | 19日目 |
53,375円 ( 58,713円 ) | 19日目 |
70,775円 ( 77,853円 ) | 19日目 |
72,117円 ( 79,329円 ) | 19日目 |
71,979円 ( 79,177円 ) | 19日目 |
94,034円 ( 103,437円 ) | 19日目 |
98,981円 ( 108,879円 ) | 19日目 |
128,664円 ( 141,530円 ) | 19日目 |
104,694円 ( 115,163円 ) | 19日目 |
56,583円 ( 62,241円 ) | 19日目 |
76,847円 ( 84,532円 ) | 19日目 |
73,991円 ( 81,390円 ) | 19日目 |
132,809円 ( 146,090円 ) | 19日目 |
114,832円 ( 126,315円 ) | 19日目 |
116,595円 ( 128,255円 ) | 19日目 |
82,127円 ( 90,340円 ) | 19日目 |
83,500円 ( 91,850円 ) | 19日目 |
59,575円 ( 65,533円 ) | 19日目 |
84,474円 ( 92,921円 ) | 19日目 |
71,446円 ( 78,591円 ) | 19日目 |
114,036円 ( 125,440円 ) | 19日目 |
117,300円 ( 129,030円 ) | 19日目 |
93,001円 ( 102,301円 ) | 19日目 |
96,572円 ( 106,229円 ) | 19日目 |
91,169円 ( 100,286円 ) | 19日目 |
65,196円 ( 71,716円 ) | 19日目 |
89,714円 ( 98,685円 ) | 19日目 |
86,486円 ( 95,135円 ) | 19日目 |
86,349円 ( 94,984円 ) | 19日目 |
147,699円 ( 162,469円 ) | 19日目 |
91,930円 ( 101,123円 ) | 19日目 |
81,473円 ( 89,620円 ) | 19日目 |
63,980円 ( 70,378円 ) | 19日目 |
47,391円 ( 52,130円 ) | 6日目 |
69,793円 ( 76,772円 ) | 19日目 |
62,434円 ( 68,677円 ) | 19日目 |
66,134円 ( 72,747円 ) | 19日目 |
63,768円 ( 70,145円 ) | 19日目 |
53,240円 ( 58,564円 ) | 19日目 |
70,642円 ( 77,706円 ) | 19日目 |
98,848円 ( 108,733円 ) | 19日目 |
100,182円 ( 110,200円 ) | 19日目 |
56,718円 ( 62,390円 ) | 19日目 |
71,760円 ( 78,936円 ) | 19日目 |
74,124円 ( 81,536円 ) | 19日目 |
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます

SMC
ステップモータコントローラ JXCE1・91・P1・D1・L1・M1シリーズ
0通常価格(税別):458円~

SMC
コントローラ(ステップデータ入力タイプ) サーボモータ(DC24V) LECA6シリーズ
4通常価格(税別):505円~

ミスミ
単軸ロボット用ノイズフィルタ
0通常価格(税別):4,900円

ミスミ
単軸ロボットRS3 -モータ折返しタイプ-
0
ミスミ
リニアモータアクチュエータ 6シリーズ 標準タイプ インクリメンタル・アブソリュート仕様
5通常価格(税別):72,200円~

ミスミ
リニアモータアクチュエータ 6シリーズ 異物防止タイプ インクリメンタル・アブソリュート仕様
5通常価格(税別):76,200円~

ミスミ
単軸ロボットRS1 -ストレートタイプ-
4.7
ミスミ
単軸ロボット専用ポジショナ・コントローラ -ステッピングモータ用-
1通常価格(税別):16,000円~

ミスミ
単軸ロボットRS3 -ストレートタイプ-
0
