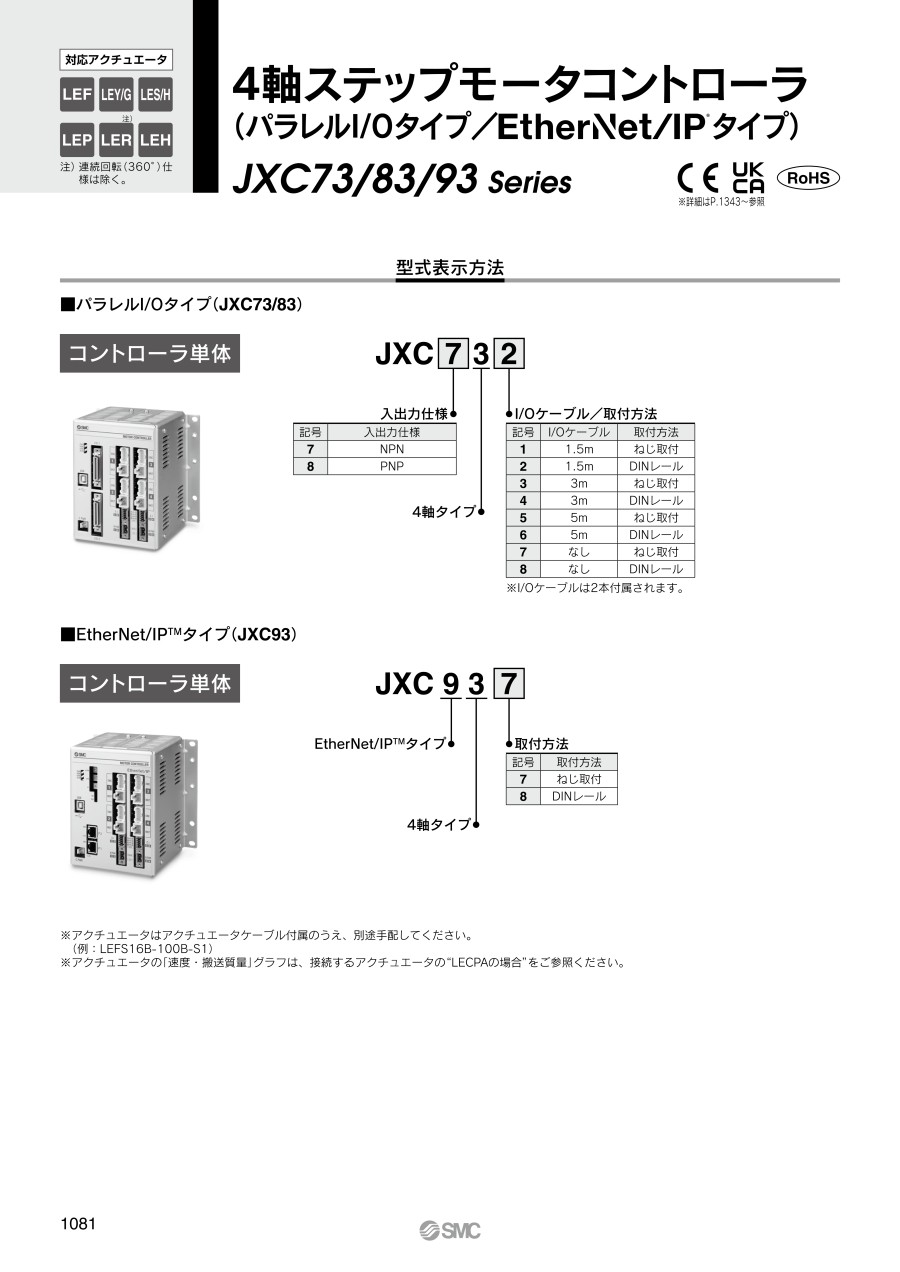

4軸ステップモータコントローラ JXC73・83・93シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
パラレルI/OタイプJXC73/83
EtherNet/IP（TM）タイプJXC93
製品仕様
パラレルI/Oタイプ（JXC73/83）
| 項目 | 仕様 |
|---|---|
| 制御軸数 | 最大4軸 |
| 制御対象モータ | ステップモータ（サーボDC24V） |
| 制御対象エンコーダ | インクリメンタルA/B相（エンコーダ分解能800パルス/回転） |
| 電源仕様注1） | メイン制御電源 電源電圧：DC24V±10% 最大消費電流：300mA モータ動力電源、モータ制御電源（共通） 電源電圧：DC24V±10% 最大消費電流：接続アクチュエータによる。注2） |
| パラレル入力 | 16点（フォトカプラ絶縁） |
| パラレル出力 | 32点（フォトカプラ絶縁） |
| シリアル通信 | USB2.0（Full Speed 12Mbps） |
| メモリ | フラッシュROM/EEPROM |
| LED表示部 | PWR,RUN,USB,ALM |
| ロック制御 | 強制ロックリリース端子付注3） |
| ケーブル長 | I/Oケーブル：5m以下、アクチュエータケーブル：20m以下 |
| 冷却方式 | 自然空冷 |
| 使用温度範囲 | 0℃～40℃（凍結なきこと） |
| 使用湿度範囲 | 90%RH以下（結露なきこと） |
| 保存温度範囲 | -10℃～60℃（凍結なきこと） |
| 保存湿度範囲 | 90%RH以下（結露なきこと） |
| 絶縁抵抗 | 外部端子一括とケース間、50MΩ（DC500V） |
| 質量 | 1050g（ねじ取付型）、1100g（DINレール取付型） |
注1）モータ動力およびモータ制御電源は、突入電流抑制型以外の電源をご使用ください。
注2）消費電力につきましては接続するアクチュエータにより異なります。詳しくは、アクチュエータ仕様をご確認ください。
注3）無励磁作動型ロックに対応しています。
EtherNet/IP（TM）タイプ（JXC93）
| 項目 | 仕様 | |
|---|---|---|
| 制御軸数 | 最大4軸 | |
| 制御対象モータ | ステップモータ（サーボDC24V） | |
| 制御対象エンコーダ | インクリメンタルA/B相（エンコーダ分解能800パルス/回転） | |
| 電源仕様注1） | メイン制御電源 電源電圧：DC24V±10% 最大消費電流：350mA モータ動力電源、モータ制御電源（共通） 電源電圧：DC24V±10% 最大消費電流：接続アクチュエータによる。注2） | |
| 通 信 仕 様 | プロトコル名 | EtherNet/IPTM注4） |
| 通信速度 | 10Mbps/100Mbps（オートネゴシエーション） | |
| 通信方式 | 全二重/半二重（オートネゴシエーション） | |
| 設定ファイル | EDSファイル | |
| 占有エリア | 入力16Byte/出力16Byte | |
| IPアドレス設定範囲 | スイッチによるマニュアル設定：192.168.1.1～254、DHCPサーバ経由：任意のアドレス | |
| ベンダーID | 7h（SMC Corporation） | |
| プロダクトタイプ | 2Bh（Generic Device） | |
| プロダクトコード | DCh | |
| シリアル通信 | USB2.0（Full Speed 12Mbps） | |
| メモリ | フラッシュROM/EEPROM | |
| LED表示部 | PWR,RUN,USB,ALM,NS,MS,L/A,100 | |
| ロック制御 | 強制ロックリリース端子付注3） | |
| ケーブル長 | アクチュエータケーブル：20m以下 | |
| 冷却方式 | 自然空冷 | |
| 使用温度範囲 | 0℃から40℃（凍結なきこと） | |
| 使用湿度範囲 | 90%RH以下（結露なきこと） | |
| 保存温度範囲 | -10℃から60℃（凍結なきこと） | |
| 保存湿度範囲 | 90%RH以下（結露なきこと） | |
| 絶縁抵抗 | 外部端子一括とケース間、50MΩ（DC500V） | |
| 質量 | 1050g（ねじ取付型）、1100g（DINレール取付型） | |
注1）モータ動力およびモータ制御電源は、突入電流抑制型以外の電源をご使用ください。
注2）消費電力については接続するアクチュエータにより異なります。詳しくは、アクチュエータ仕様をご確認ください。
注3）無励磁作動型ロックに対応しています。
注4）EtherNet/IPTMはODVAの商標です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
202,105円 ( 222,316円 ) | 19日目 |
203,757円 ( 224,133円 ) | 19日目 |
205,140円 ( 225,654円 ) | 19日目 |
206,792円 ( 227,471円 ) | 19日目 |
209,514円 ( 230,465円 ) | 19日目 |
211,165円 ( 232,282円 ) | 19日目 |
185,326円 ( 203,859円 ) | 19日目 |
186,979円 ( 205,677円 ) | 19日目 |
202,105円 ( 222,316円 ) | 19日目 |
203,757円 ( 224,133円 ) | 19日目 |
205,140円 ( 225,654円 ) | 19日目 |
206,792円 ( 227,471円 ) | 19日目 |
209,514円 ( 230,465円 ) | 19日目 |
211,165円 ( 232,282円 ) | 19日目 |
237,939円 ( 261,733円 ) | 19日目 |
186,979円 ( 205,677円 ) | 19日目 |
200,411円 ( 220,452円 ) | 19日目 |
202,061円 ( 222,267円 ) | 19日目 |
982円 ( 1,080円 ) | 19日目 |
8,389円 ( 9,228円 ) | 19日目 |
9,906円 ( 10,897円 ) | 19日目 |
12,093円 ( 13,302円 ) | 19日目 |
4,935円 ( 5,429円 ) | 9日目 |
3,837円 ( 4,221円 ) | 19日目 |
1,649円 ( 1,814円 ) | 19日目 |
