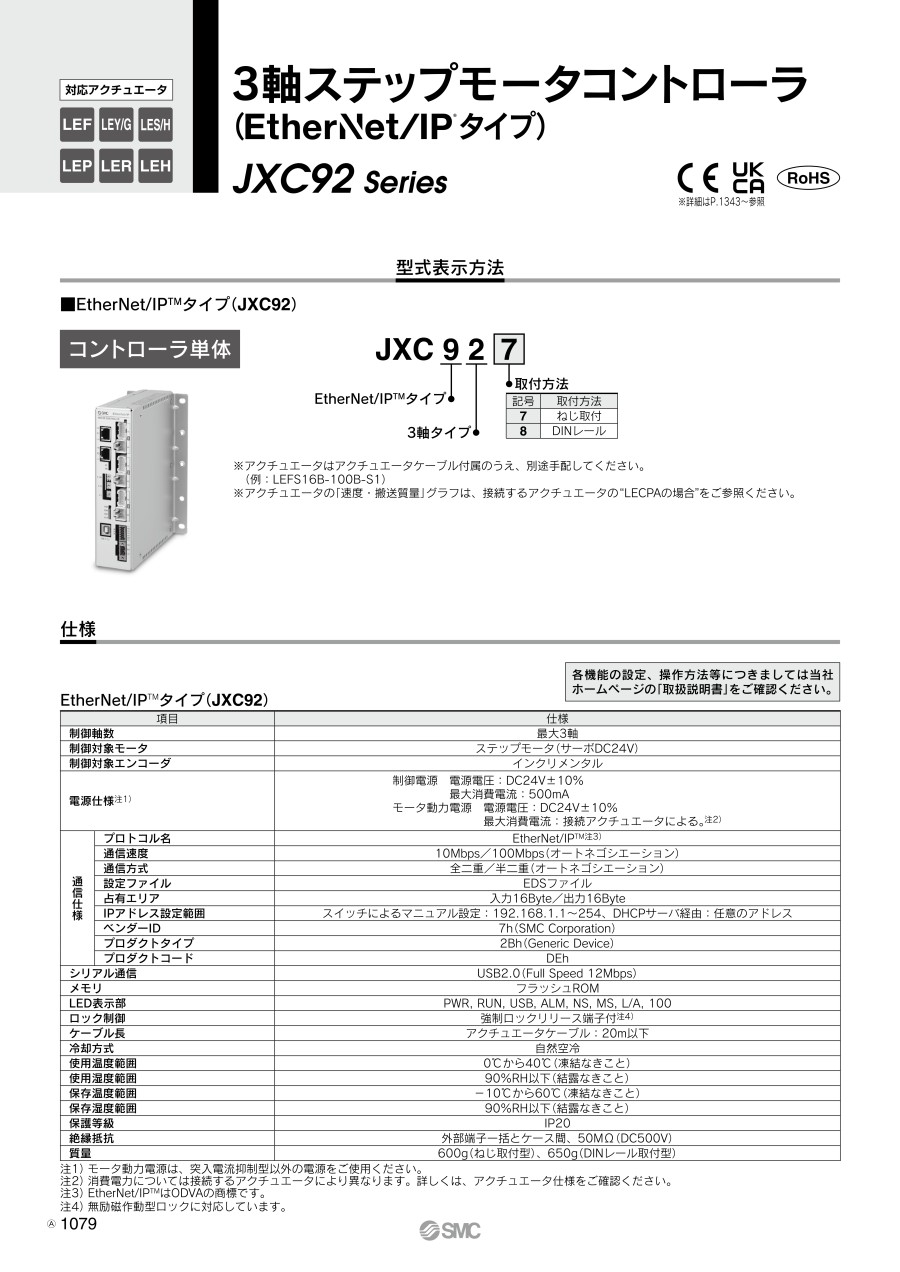

製品仕様

仕様

型番		JXC927	JXC928
取付方法		ねじ取付	DINレール
制御軸数		最大3軸
制御対象モータ		ステップモータ（サーボDC24V）
制御対象エンコーダ		インクリメンタルA／B相（エンコーダ分解能800パルス/回転）
電源仕様^注1）	制御電源	電源電圧：DC24V±10% 最大消費電流：500mA
電源仕様^注1）	モータ動力電源	電源電圧：DC24V±10% 最大消費電流：接続アクチュエータによる。^注2）
通信仕様	プロトコル名	EtherNet/IP™^注3）
	通信速度	10Mbps／100Mbps（オートネゴシエーション）
	通信方式	全二重／半二重（オートネゴシエーション）
	設定ファイル	EDSファイル
	占有エリア	入力16Byte／出力16Byte
	IPアドレス設定範囲	スイッチによるマニュアル設定：192.168.1.1～254、DHCPサーバ経由：任意のアドレス
	ベンダーID	7h（SMC Corporation）
	プロダクトタイプ	2Bh（Generic Device）
	プロダクトコード	DEh
シリアル通信		USB2.0（Full Speed 12Mbps）
メモリ		フラッシュROM
LED表示部		PWR, RUN, USB, ALM, NS, MS, L/A, 100
ロック制御		強制ロックリリース端子付^注4）
ケーブル長		アクチュエータケーブル：20m以下
冷却方式		自然空冷
使用温度範囲		0～+40℃（凍結なきこと）
使用湿度範囲		90%RH以下（結露なきこと）
保存温度範囲		-10～+60℃（凍結なきこと）
保存湿度範囲		90%RH以下（結露なきこと）
絶縁抵抗		外部端子一括とケース間、50MΩ（DC500V）
質量		600g	650g

注1）モータ動力電源は、突入電流抑制型以外の電源をご使用ください。
注2）消費電力については接続するアクチュエータにより異なります。
注3）EtherNet/IP™はODVAの商標です。
注4）無励磁作動型ロックに対応しています。

コントローラ部詳細

番号	表示	名称	詳細
（1）	P1,P2	EtherNet/IP™通信コネクタ	Ethernetケーブルを接続します。
（2）	NS,MS	通信ステータスLED	EtherNet/IP™通信のステータスを表示します。
（3）	×100 ×10 ×1	IPアドレス設定スイッチ	製品のIPアドレスの4Byte目を×100、×10、×1にて設定するスイッチです。
（4）	PWR	電源LED（緑）	電源ON：点灯、電源OFF：消灯
（5）	RUN	運転中LED（緑）	EtherNet/IP™通信による運転中：点灯 USB通信による運転中：点滅、停止中：消灯
（6）	USB	USB接続LED（緑）	USB接続中：点灯、USB未接続：消灯
（7）	ALM	アラームLED（赤）	アラームあり：点灯、アラームなし：消灯
（8）	USB	シリアル通信コネクタ	USBケーブルを使用し、パソコンに接続します。
（9）	ENC（1）	エンコーダコネクタ（16極）	1軸目アクチュエータケーブルを接続します。
（10）	MOT（1）	モータ動力コネクタ（6極）	1軸目アクチュエータケーブルを接続します。
（11）	ENC（2）	エンコーダコネクタ（16極）	2軸目アクチュエータケーブルを接続します。
（12）	MOT（2）	モータ動力コネクタ（6極）	2軸目アクチュエータケーブルを接続します。
（13）	ENC（3）	エンコーダコネクタ（16極）	3軸目アクチュエータケーブルを接続します。
（14）	MOT（3）	モータ動力コネクタ（6極）	3軸目アクチュエータケーブルを接続します。
（15）	CI	制御電源コネクタ^※	制御電源（+）、全軸停止（+）、1軸目ロック解除（+）、2軸目ロック解除（+）、3軸目ロック解除（+）、共通（-）
（16）	M PWR	モータ動力電源コネクタ^※	モータ動力電源（+）、モータ動力電源（-）

※コネクタが付属されます。

型番リスト

表示件数

型番

JXC927

JXC928

コントローラ/ドライバ取付方法	最小発注数量

ねじ取付	1個
DINレール	1個

通常単価(税別) (税込単価)	通常出荷日

170,964円 ( 188,060円 )	19日目
173,078円155,770円 ( 171,347円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・速度同調制御が可能。
・直線/円弧補間が可能。
・位置決め/押当て動作。
・絶対・相対位置座標指示。
・ステップデータ入力（最大2048点）。
・省スペース、省配線。
