ゲートウェイユニット LEC-Gシリーズ
- 通常単価(税別)
- 1,354円～67,097円
- 税込単価
- 1,489円～73,807円
【特長】・電動アクチュエータ/LE□においてフィールドバスの対応が可能・フィー...
詳細情報を確認する- 本体/周辺部品
- 周辺部品
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
ねじ取付（LEC-G□□□）
DINレール取付（LEC-G□□□D）

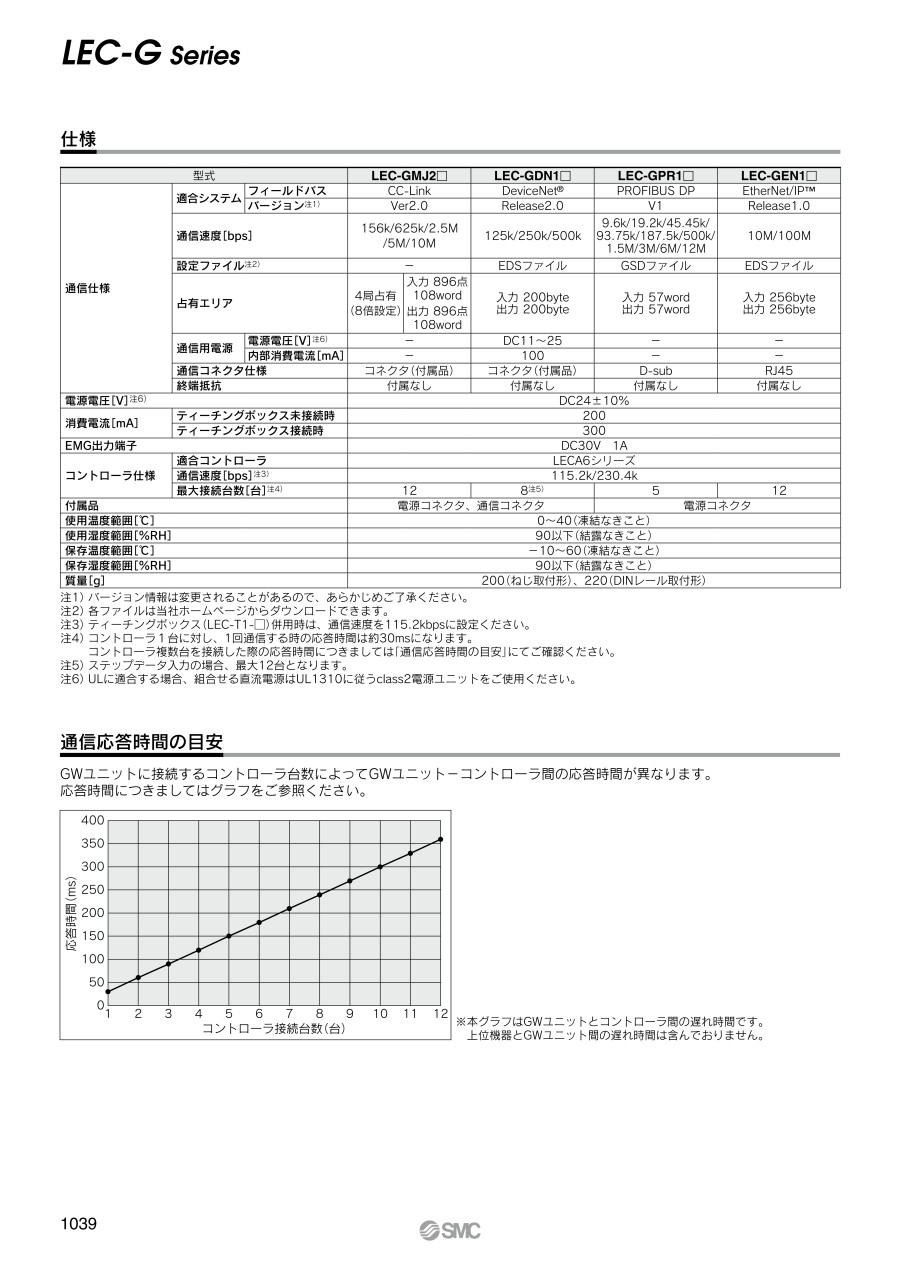

製品仕様
| 型番 | LEC-GMJ2□ | LEC-GDN1□ | LEC-GPR1□ | LEC-GEN1□ | |||
|---|---|---|---|---|---|---|---|
| 通信仕様 | 適合システム | フィールドバス | CC-Link | DeviceNet™ | PROFIBUS DP | EtherNet/IP™ | |
| バージョン注1） | Ver2.0 | Release2.0 | V1 | Release1.0 | |||
| 通信速度［bps］ | 156k/625k/2.5M /5M/10M | 125k/250k/500k | 9.6k/19.2k/45.45k/ 93.75k/187.5k/500k/ 1.5M/3M/6M/12M | 10M/100M | |||
| 設定ファイル | - | EDSファイル | GSDファイル | EDSファイル | |||
| 占有エリア | 4局占有 （8倍設定） | 入力896点 108word 出力896点 108word | 入力200byte 出力200byte | 入力57word 入力57word | 入力256byte 出力256byte | ||
| 通信用電源 | 電源電圧［V］注5） | - | DC11～25 | - | - | ||
| 内部消費電流［mA］ | - | 100 | - | - | |||
| 通信コネクタ仕様 | コネクタ（付属品） | コネクタ（付属品） | D-sub | RJ45 | |||
| 終端抵抗 | 付属なし | 付属なし | 付属なし | 付属なし | |||
| 電源電圧［V］注5） | DC24±10% | ||||||
| 消費電流［mA］ | ティーチングボックス未接続時 | 200 | |||||
| ティーチングボックス接続時 | 300 | ||||||
| EMG出力端子 | DC30V 1A | ||||||
| コントローラ仕様 | 適合コントローラ | LECP6シリーズ、LECA6シリーズ | |||||
| 通信速度［bps］注2） | 115.2k/230.4k | ||||||
| 最大接続台数［台］注3） | 12 | 8注4） | 5 | 12 | |||
| 付属品 | 電源コネクタ、通信コネクタ | 電源コネクタ | |||||
| 使用温度範囲［℃］ | 0～40（凍結なきこと） | ||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | ||||||
| 保存温度範囲［℃］ | -10～60（凍結なきこと） | ||||||
| 保存湿度範囲［%RH］ | 90以下（結露なきこと） | ||||||
| 質量［g］ | 200（ねじ取付形）、220（DINレール取付形） | ||||||
注1）バージョン情報は変更されることがあるので、あらかじめご了承ください。
注2）ティーチングボックス（LEC-T1-□）併用時は、通信速度を115.2kbpsに設定ください。
注3）コントローラ1台に対し、1回通信する時の応答時間は約30msになります。
注4）ステップデータ入力の場合、最大12台となります。
注5）ULに適合する場合、組合せる直流電源はUL1310に従うclass2電源ユニットをご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,182円 ( 3,500円 ) | 3日目 |
2,746円 ( 3,021円 ) | 3日目 |
2,932円 ( 3,225円 ) | 19日目 |
3,674円 ( 4,041円 ) | 3日目 |
2,824円 ( 3,106円 ) | 3日目 |
3,139円 ( 3,453円 ) | 19日目 |
3,874円 ( 4,261円 ) | 3日目 |
1,354円 ( 1,489円 ) | 3日目 |
61,844円 ( 68,028円 ) | 6日目 |
62,897円 ( 69,187円 ) | 6日目 |
61,844円 ( 68,028円 ) | 6日目 |
67,097円 ( 73,807円 ) | 6日目 |
61,844円 ( 68,028円 ) | 6日目 |
62,897円 ( 69,187円 ) | 19日目 |
61,844円 ( 68,028円 ) | 6日目 |
62,897円 ( 69,187円 ) | 6日目 |
詳細情報
基本情報
【特長】
・電動アクチュエータ/LE□においてフィールドバスの対応が可能
・フィールドバスネットワークとLECシリアル通信の変換ユニット
・2種類の動作方法に対応
・ステップデータ入力、数値入力
・位置や速度などの数値をPLCにて確認可能
