未確定：候補が298型番あります。
ストローク(mm)
~mm- 20
- 25
- 30
- 40
- 50
- 75
- 100
- 125
- 150
- 200
最大可搬質量（水平）(kg)
~mm- 2.4
- 4.4
- 7.3
- 8.2
- 11.9
- 20
リード(mm)
~mm- 2
- 6
- 12
最大推力(N)
~mm- 24
- 43
- 72
- 80
- 117
- 196
最高速度(mm/sec)
~mm- 33
- 100
- 200
リード線長さ
~mm- 0.5
- 1
- 3
- 5
オートスイッチ数
~mm- 1
- 2
- 3
- 4
オートスイッチ
コネクタの種類
~mm- M12-4ピン
- なし
CAD
- 2D
- 3D
出荷日
- すべて
- 19日以内

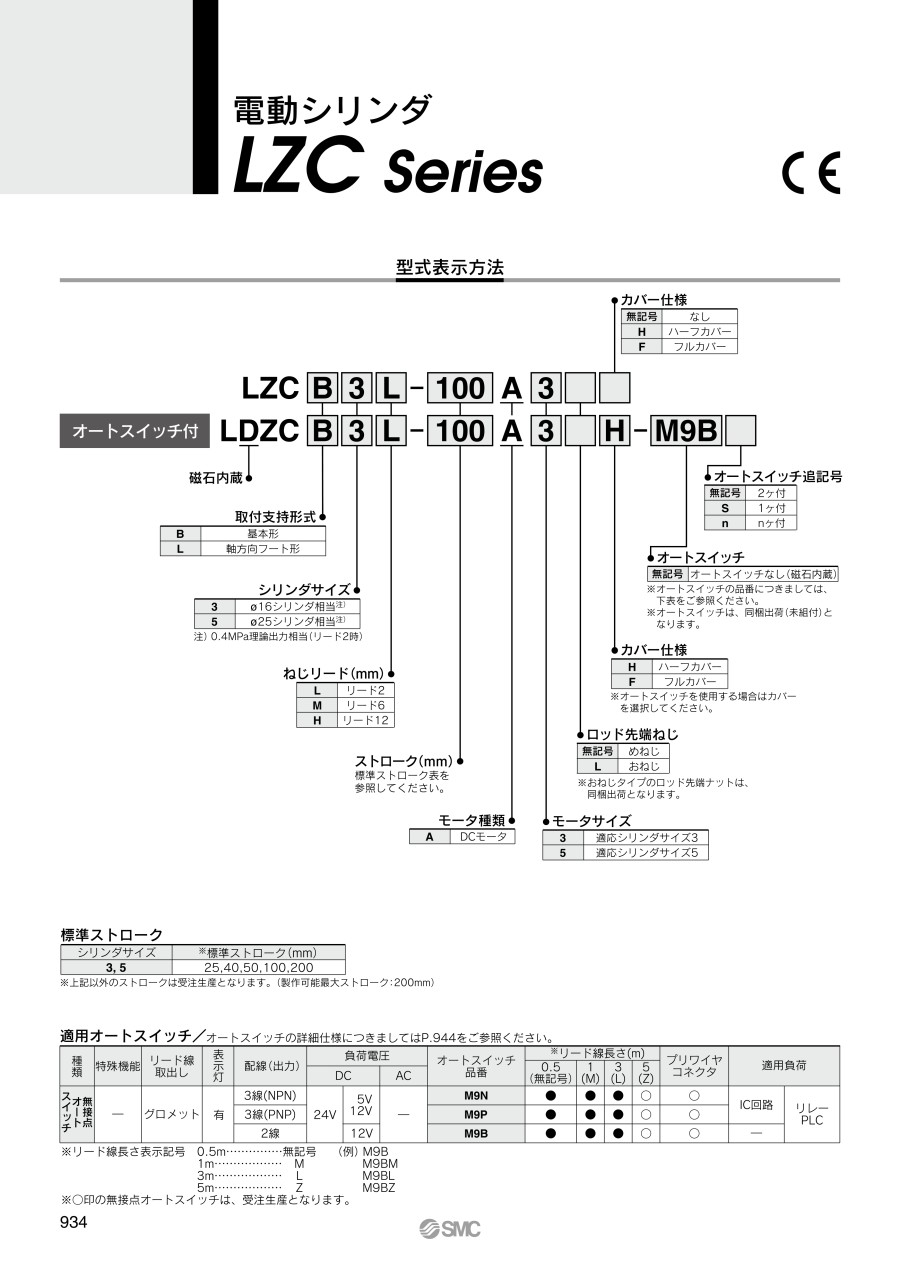

電動シリンダ LZCシリーズ
- 通常単価(税別)
- 29,132円～58,736円
- 税込単価
- 32,045円～64,610円
通常出荷日：19日目
【特長】・エアシリンダライクに使用可能です。・駆動方式は、転造ボールねじです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が298型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
L（D）ZCB3□
カバー仕様
フルカバー：F
ハーフカバー：H
軸方向フート形：L
L（D）ZCB5□
カバー仕様
フルカバー：F
ハーフカバー：H
軸方向フート形：L
製品仕様
| 型番 | L□ZC□3L | L□ZC□3M | L□ZC□3H | L□ZC□5L | L□ZC□5M | L□ZC□5H | |
|---|---|---|---|---|---|---|---|
| サイズ | 3（φ16シリンダ相当）注1） | 5（φ25シリンダ相当）注1） | |||||
| 送りねじ | ねじ径 | φ8 | φ12 | ||||
| リード（mm） | 2 | 6 | 12 | 2 | 6 | 12 | |
| 無負荷時定格速度（mm/s）注2） | 33 | 100 | 200 | 33 | 100 | 200 | |
| 定格推力（N）注3） | 80 | 43 | 24 | 196 | 117 | 72 | |
| ストローク（mm） | 25、40、50、100、200 | ||||||
| 本体質量（kg）※ | 0.72+（0.03/50ストローク） | 1.72+（0.16/50ストローク） | |||||
| ロッド先端横荷重（最大ストローク時）（kg） | 0.1 | 0.24 | |||||
| 使用周囲温度℃ | 5～40℃（結露無きこと） | ||||||
| ストローク長さの許容差 | 0～+1 | ||||||
| モータ | DCモータ | ||||||
| 対応方向制御ドライバ型式 | LC3F212-5A3□ | LC3F212-5A5□ | |||||
| 対応オートスイッチ型式 | D-M9N,M9P,M9B | ||||||
注1）0.4MPa理論出力相当（リード2時）
注2）仕様中の値は無負荷時を基準とした速度を定格速度として表示。押し付け時を基準とした推力を定格推力として表示。
注3）速度は負荷の影響を受け変化します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,581円 ( 33,639円 ) | 19日目 |
30,861円 ( 33,947円 ) | 19日目 |
30,808円 ( 33,889円 ) | 19日目 |
31,141円 ( 34,255円 ) | 19日目 |
40,258円 ( 44,284円 ) | 19日目 |
34,807円 ( 38,288円 ) | 19日目 |
35,311円 ( 38,842円 ) | 19日目 |
35,222円 ( 38,744円 ) | 19日目 |
35,634円 ( 39,197円 ) | 19日目 |
32,544円 ( 35,798円 ) | 19日目 |
32,544円 ( 35,798円 ) | 19日目 |
32,825円 ( 36,108円 ) | 19日目 |
37,593円 ( 41,352円 ) | 19日目 |
38,155円 ( 41,971円 ) | 19日目 |
38,902円 ( 42,792円 ) | 19日目 |
30,581円 ( 33,639円 ) | 19日目 |
35,349円 ( 38,884円 ) | 19日目 |
35,910円 ( 39,501円 ) | 19日目 |
30,526円 ( 33,579円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
30,861円 ( 33,947円 ) | 19日目 |
30,808円 ( 33,889円 ) | 19日目 |
35,577円 ( 39,135円 ) | 19日目 |
36,137円 ( 39,751円 ) | 19日目 |
35,762円 ( 39,338円 ) | 19日目 |
31,141円 ( 34,255円 ) | 19日目 |
33,153円 ( 36,468円 ) | 19日目 |
30,808円 ( 33,889円 ) | 19日目 |
39,803円 ( 43,783円 ) | 19日目 |
40,068円 ( 44,075円 ) | 19日目 |
34,895円 ( 38,385円 ) | 19日目 |
31,422円 ( 34,564円 ) | 19日目 |
41,288円 ( 45,417円 ) | 19日目 |
36,377円 ( 40,015円 ) | 19日目 |
36,137円 ( 39,751円 ) | 19日目 |
36,698円 ( 40,368円 ) | 19日目 |
31,648円 ( 34,813円 ) | 19日目 |
42,903円 ( 47,193円 ) | 19日目 |
32,544円 ( 35,798円 ) | 19日目 |
32,492円 ( 35,741円 ) | 19日目 |
37,258円 ( 40,984円 ) | 19日目 |
32,825円 ( 36,108円 ) | 19日目 |
34,663円 ( 38,129円 ) | 19日目 |
35,577円 ( 39,135円 ) | 19日目 |
30,861円 ( 33,947円 ) | 19日目 |
31,422円 ( 34,564円 ) | 19日目 |
31,703円 ( 34,873円 ) | 19日目 |
31,648円 ( 34,813円 ) | 19日目 |
32,544円 ( 35,798円 ) | 19日目 |
37,500円 ( 41,250円 ) | 19日目 |
32,492円 ( 35,741円 ) | 19日目 |
54,084円 ( 59,492円 ) | 19日目 |
55,182円 ( 60,700円 ) | 19日目 |
44,225円 ( 48,648円 ) | 19日目 |
49,461円 ( 54,407円 ) | 19日目 |
44,225円 ( 48,648円 ) | 19日目 |
48,906円 ( 53,797円 ) | 19日目 |
44,692円 ( 49,161円 ) | 19日目 |
53,810円 ( 59,191円 ) | 19日目 |
48,041円 ( 52,845円 ) | 19日目 |
