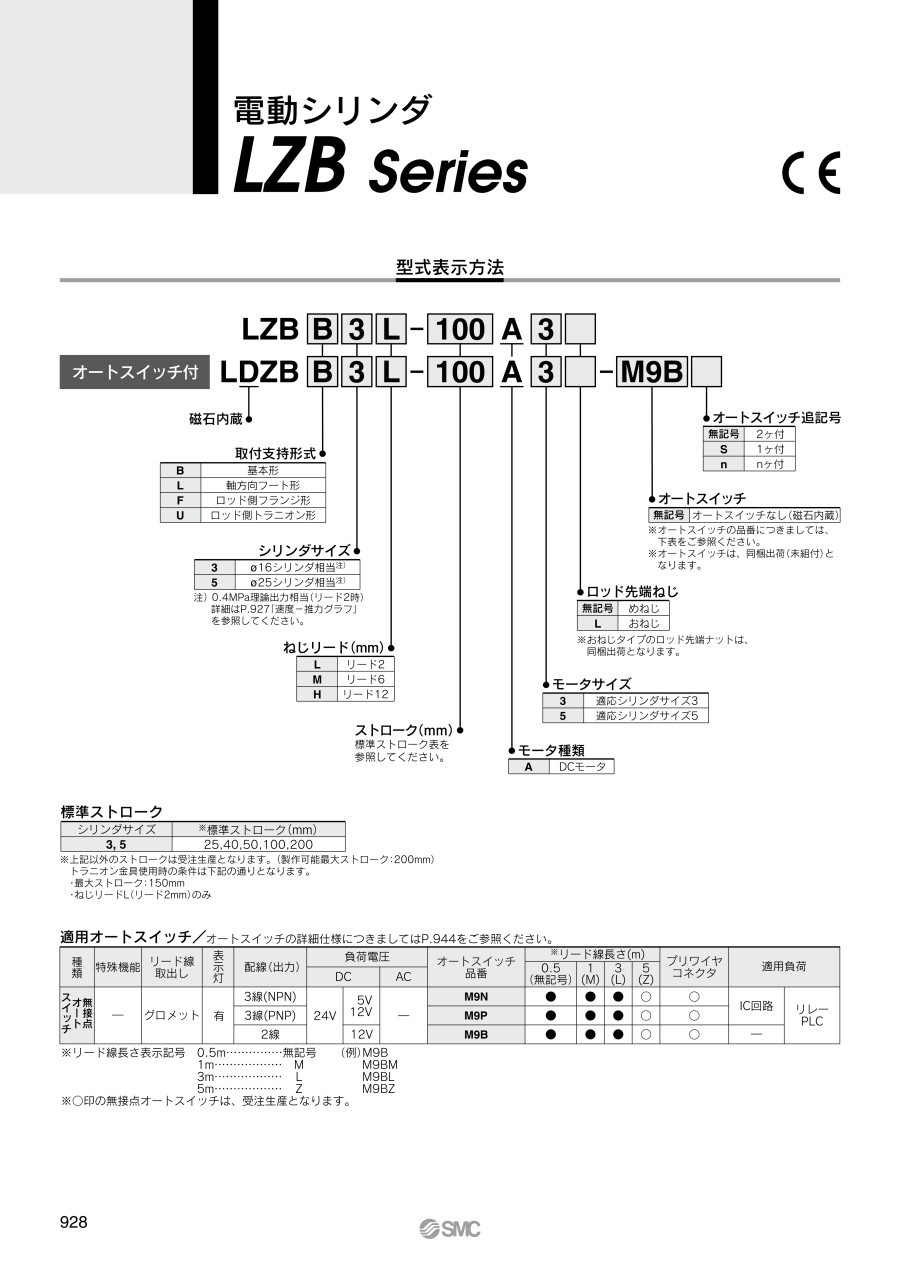

電動シリンダ LZBシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 391円～55,255円特別価格
- 税込単価
- 430円～60,781円特別価格
【特長】・エアシリンダライクに使用可能です・駆動方式は、すべりねじです
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が688型番あります。
商品情報
外形図
L（D）ZBB3□
軸方向フート形/L（D）ZBL3□
ロッド側フランジ形L（D）ZBF3□
ロッド側トラニオン形L（D）ZBU3□
L（D）ZBB5□
軸方向フート形/L（D）ZBL5□
ロッド側フランジ形L（D）ZBF5□
ロッド側トラニオン形L（D）ZBU5□
注）接地を必ず施してください。
※リード線の取出し方向は製品により異なります。
製品仕様
| 型番 | L□ZB□3L | L□ZB□3M | L□ZB□3H | L□ZB□5L | L□ZB□5M | L□ZB□5H | |
|---|---|---|---|---|---|---|---|
| サイズ | 3（Φ16シリンダ相当）注1） | 5（Φ25シリンダ相当）注1） | |||||
| 送りねじ | ねじ径 | Φ8 | Φ12 | ||||
| リード（mm） | 2 | 6 | 12 | 2 | 6 | 12 | |
| 無負荷時定格速度（mm/s）注2） | 33 | 100 | 200 | 33 | 100 | 200 | |
| 定格推力（N）注3） | 80 | 43 | 24 | 196 | 117 | 72 | |
| ストローク（mm） | 25、40、50、100、200 | ||||||
| 本体質量（kg） | 0.67+（0.07/50ストローク） | 1.74+（0.16/50ストローク） | |||||
| 使用周囲温度℃ | 5～40℃（結露無きこと） | ||||||
| ストローク長さの許容差 | 0～+1 | ||||||
| モータ | DCモータ | ||||||
| 対応方向制御ドライバ型式 | LC3F212-5A3□ | LC3F212-5A5□ | |||||
| 対応オートスイッチ型式 | D-M9N、M9P、M9B | ||||||
注1）0.4MPa理論出力相当（リード2時）
注2）仕様中の値は無負荷時を基準とした速度を定格速度として表示。押し付け時を基準とした推力を定格推力として表示。
注3）速度は負荷の影響を受け変化します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,846円25,961円 ( 28,557円 ) | 19日目 |
24,831円 ( 27,314円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
32,623円 ( 35,885円 ) | 19日目 |
27,870円 ( 30,657円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
31,048円 ( 34,153円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
30,768円 ( 33,845円 ) | 19日目 |
31,329円 ( 34,462円 ) | 19日目 |
28,313円 ( 31,144円 ) | 19日目 |
31,048円 ( 34,153円 ) | 19日目 |
31,796円 ( 34,976円 ) | 19日目 |
25,812円 ( 28,393円 ) | 19日目 |
25,812円 ( 28,393円 ) | 19日目 |
31,329円 ( 34,462円 ) | 19日目 |
34,929円 ( 38,422円 ) | 19日目 |
32,638円 ( 35,902円 ) | 19日目 |
26,093円 ( 28,702円 ) | 19日目 |
31,608円 ( 34,769円 ) | 19日目 |
32,356円 ( 35,592円 ) | 19日目 |
24,831円 ( 27,314円 ) | 19日目 |
24,831円 ( 27,314円 ) | 19日目 |
24,831円 ( 27,314円 ) | 19日目 |
24,831円 ( 27,314円 ) | 19日目 |
30,346円 ( 33,381円 ) | 19日目 |
32,403円 ( 35,643円 ) | 19日目 |
34,087円 ( 37,496円 ) | 19日目 |
30,815円 ( 33,897円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
30,628円 ( 33,691円 ) | 19日目 |
31,188円 ( 34,307円 ) | 19日目 |
27,870円 ( 30,657円 ) | 19日目 |
34,367円 ( 37,804円 ) | 19日目 |
31,376円 ( 34,514円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
24,970円 ( 27,467円 ) | 19日目 |
30,486円 ( 33,535円 ) | 19日目 |
31,048円 ( 34,153円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
30,768円 ( 33,845円 ) | 19日目 |
30,954円 ( 34,049円 ) | 19日目 |
24,970円 ( 27,467円 ) | 6日目 |
30,486円 ( 33,535円 ) | 6日目 |
31,048円 ( 34,153円 ) | 6日目 |
27,728円 ( 30,501円 ) | 6日目 |
31,702円 ( 34,872円 ) | 6日目 |
25,251円 ( 27,776円 ) | 19日目 |
30,768円 ( 33,845円 ) | 19日目 |
31,329円 ( 34,462円 ) | 19日目 |
31,048円 ( 34,153円 ) | 19日目 |
28,150円 ( 30,965円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
