5ポートソレノイドバルブ SV1000・2000・3000・4000シリーズ
- 通常単価(税別)
- 6,589円～19,638円
- 税込単価
- 7,248円～21,602円
【特長】・マニホールドブロック内の配線にコネクタ接続方式を採用し、増連や仕様変...
詳細情報を確認する- 種類
- 電磁弁
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
- シールの種類
- ソフトシール
- オーダーメイド仕様
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SV1000シリーズ
SV2000シリーズ
SV3000シリーズ
SV4000シリーズ
製品仕様
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 内部パイロット 使用圧力範囲 MPa | 2位置シングル 4位置デュアル3ポート弁 | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 外部パイロット 使用圧力範囲 MPa | 使用圧力範囲 | -100kPa～0.7 |
| 2位置シングル、ダブル 3位置 | 0.25～0.7 | |
| 周囲温度および使用流体温度℃ | -10～50（ただし凍結なきこと。） | |
| 最大作動頻度 Hz | 2位置シングル、ダブル 4位置デュアル3ポート弁 | 5 |
| 3位置 | 3 | |
| マニュアル | ノンロックプッシュ式 | |
| プッシュ・ターンロック式ドライバ操作形 | ||
| パイロット排気方法 | 内部パイロット | 主弁、パイロット弁集合排気形 |
| 外部パイロット | パイロット弁個別排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃/耐振動 m/s2 | 150/30（8.3～2,000Hz） | |
| 保護構造 | IP67（IEC60529による） | |
| リード線取出し方法 | M12防水コネクタ | |
| コイル定格電圧 | 24VDC、12VDC | |
| 許容電圧変動 | 定格電圧の±10% | |
| 消費電力 W | 0.6（ランプ付：0.65） | |
| サージ電圧保護回路 | ツェナーダイオード | |
| インジケータランプ | LED | |
注）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および、直角方向、通電および非通電に各条件でそれぞれ1回試験したとき誤作動なし。（初期のおける値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および、直角方向、通電および非通電に各条件で試験したとき誤作動なし。（初期における値）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,938円 ( 12,032円 ) | 19日目 |
12,279円 ( 13,507円 ) | 19日目 |
11,471円 ( 12,618円 ) | 在庫品1日目当日出荷可能 |
13,275円 ( 14,603円 ) | 6日目 |
13,275円 ( 14,603円 ) | 19日目 |
14,188円 ( 15,607円 ) | 19日目 |
14,863円 ( 16,349円 ) | 19日目 |
14,196円 ( 15,616円 ) | 6日目 |
13,890円 ( 15,279円 ) | 19日目 |
15,600円 ( 17,160円 ) | 19日目 |
15,600円 ( 17,160円 ) | 19日目 |
14,196円 ( 15,616円 ) | 19日目 |
10,938円 ( 12,032円 ) | 6日目 |
13,275円 ( 14,603円 ) | 19日目 |
14,863円 ( 16,349円 ) | 19日目 |
14,863円 ( 16,349円 ) | 19日目 |
14,863円 ( 16,349円 ) | 19日目 |
15,600円 ( 17,160円 ) | 19日目 |
15,600円 ( 17,160円 ) | 19日目 |
14,398円 ( 15,838円 ) | 19日目 |
13,090円 ( 14,399円 ) | 6日目 |
14,398円 ( 15,838円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
13,090円 ( 14,399円 ) | 19日目 |
14,398円 ( 15,838円 ) | 19日目 |
16,157円 ( 17,773円 ) | 19日目 |
16,247円 ( 17,872円 ) | 19日目 |
14,791円 ( 16,270円 ) | 19日目 |
16,618円 ( 18,280円 ) | 19日目 |
16,247円 ( 17,872円 ) | 19日目 |
16,051円 ( 17,656円 ) | 19日目 |
14,791円 ( 16,270円 ) | 19日目 |
14,953円 ( 16,448円 ) | 19日目 |
16,210円 ( 17,831円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,407円 ( 18,048円 ) | 19日目 |
15,438円 ( 16,982円 ) | 6日目 |
16,892円 ( 18,581円 ) | 19日目 |
16,892円 ( 18,581円 ) | 19日目 |
13,751円 ( 15,126円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
16,892円 ( 18,581円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
17,612円 ( 19,373円 ) | 19日目 |
17,612円 ( 19,373円 ) | 19日目 |
17,612円 ( 19,373円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,881円 ( 13,069円 ) | 6日目 |
14,218円 ( 15,640円 ) | 19日目 |
14,218円 ( 15,640円 ) | 19日目 |
14,819円 ( 16,301円 ) | 19日目 |
14,819円 ( 16,301円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
10,988円 ( 12,087円 ) | 6日目 |
13,275円 ( 14,603円 ) | 19日目 |
詳細情報
基本情報
【特長】
・マニホールドブロック内の配線にコネクタ接続方式を採用し、増連や仕様変更にも柔軟に対応可能
・カセットベースタイプマニホールド（SV1000/2000に対応）
・タイロッドベースマニホールド（ SV1000/2000/3000/4000に対応）
・110VAC、3Aまでの機器が制御できるリレー出力モジュールを用意しました

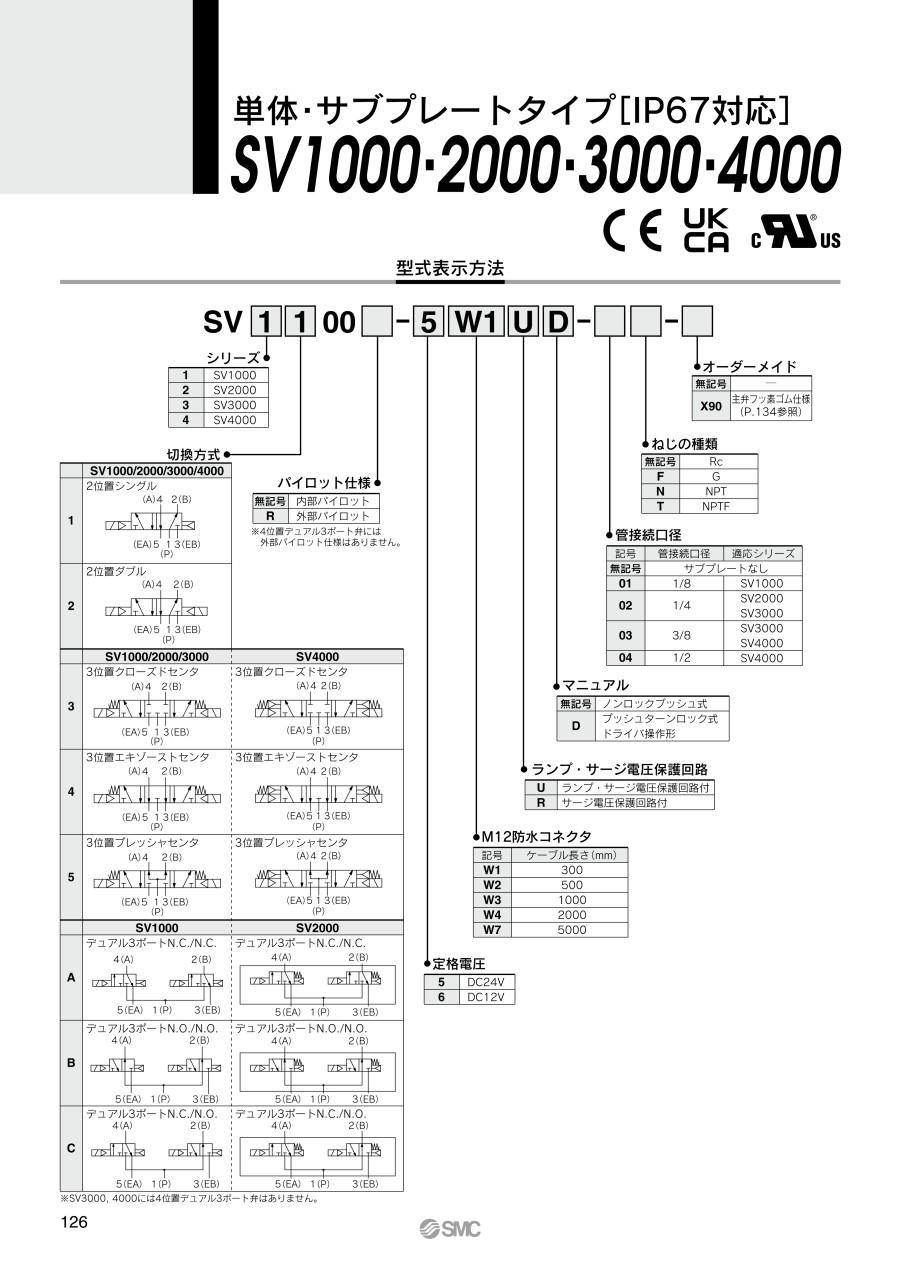

【カタログはこちらをご参照ください】
・P.23 EX500 ゲートウェイ分散システム2（128点）対応
・P.28 EX500 ゲートウェイ分散システム（64点）対応
・P.128 単体・サブプレートタイプ
