メインラインフィルタ 二次電池対応 25A-AFFシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 6,682円～115,020円特別価格
- 税込単価
- 7,350円～126,522円特別価格
【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...
詳細情報を確認する商品情報
製品仕様
- 油・水・異物などの不純物を除去し、下流のドライヤの機能向上や精密フイルタのエレメント交換時期を延長し、機器のトラブルを防止します。
- AFF2C～22Cはモジュラ接続が可能です。
仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力注2） | 0.05MPa |
| 保証耐圧力 | 1.5MPa |
| 周囲温度および使用流体温度 | 5～60℃ |
| ろ過度 | 3μm（捕集効率99%） |
| エレメント交換時期 | 2年または圧力降下が0.1MPaに達した時 |
注2）オートドレン付は0.1MPa（N．O．タイプ）、0.15MPa（N．C．タイプ）

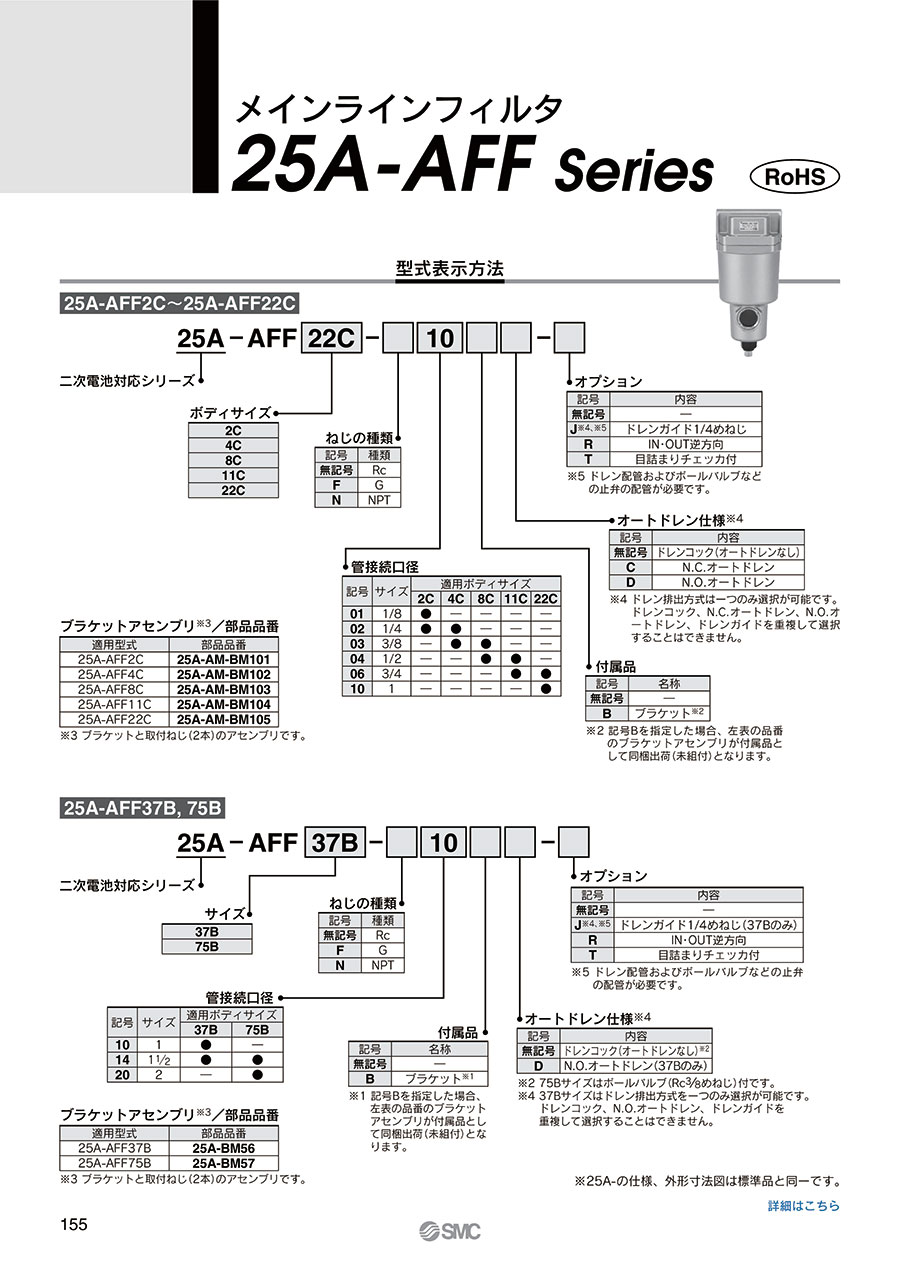

型番
| 型番 | AFF2C | AFF4C | AFF8C | AFF11C | AFF22C | AFF37B | AFF75B |
|---|---|---|---|---|---|---|---|
| 定格流量注）L/min（ANR） | 300 | 750 | 1,500 | 2,200 | 3,700 | 6,000 | 12,000 |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2・3/4 | 3/4・1 | 1・1 1/2 | 1 1/2・2 |
| 質量（kg） | 0.38 | 0.55 | 0.9 | 1.4 | 2.1 | 4.2 | 10.5 |
注）圧力0.7MPaの時の最大処理流量。使用する圧力により最大処理流量が異なります。カタログ流量特性、下記最大処理流量線図をご参照ください。
商品特長詳細
機種の選定方法
入口圧力と最大処理流星の条件により次の手順で機種を選定します。（例）入口圧力：0.6MPa、最大処理流量：5m3/min（ANR）
（1）「最大処理流量線図」を用いて入口圧力と最大処理流量の交点Aを求めます。
（2）最大処理流量線が、求めた交点Aよリ上部にあるものを選定すると、AFF37Bになります。
注）求めた交点より必ず上部に最大処理流量線のある型番を選定してください。求めた交点よリ下部に最大処理流量線がある型番に対しては、流量オーバーとなり、仕様を満足できないなどの不具合の原因となリます。
最大処理流量線図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,682円 ( 7,350円 ) | 19日目 |
8,932円 ( 9,825円 ) | 19日目 |
8,932円 ( 9,825円 ) | 19日目 |
19,429円 ( 21,372円 ) | 19日目 |
16,539円 ( 18,193円 ) | 19日目 |
14,447円 ( 15,892円 ) | 19日目 |
16,985円 ( 18,684円 ) | 19日目 |
12,838円 ( 14,122円 ) | 19日目 |
12,839円 ( 14,123円 ) | 19日目 |
14,629円 ( 16,092円 ) | 19日目 |
20,506円 ( 22,557円 ) | 19日目 |
20,253円 ( 22,278円 ) | 19日目 |
19,865円 ( 21,852円 ) | 19日目 |
27,489円 ( 30,238円 ) | 19日目 |
18,798円 ( 20,678円 ) | 19日目 |
26,683円 ( 29,351円 ) | 19日目 |
26,221円 ( 28,843円 ) | 19日目 |
30,070円27,063円 ( 29,769円 ) | 19日目 |
29,226円 ( 32,149円 ) | 19日目 |
33,429円 ( 36,772円 ) | 19日目 |
24,965円 ( 27,462円 ) | 19日目 |
32,817円29,535円 ( 32,489円 ) | 19日目 |
35,666円32,099円 ( 35,309円 ) | 19日目 |
32,791円29,511円 ( 32,462円 ) | 19日目 |
33,429円 ( 36,772円 ) | 19日目 |
40,081円36,072円 ( 39,679円 ) | 19日目 |
37,742円 ( 41,516円 ) | 19日目 |
44,483円40,034円 ( 44,037円 ) | 19日目 |
46,289円41,660円 ( 45,826円 ) | 19日目 |
41,473円 ( 45,620円 ) | 19日目 |
46,112円41,500円 ( 45,650円 ) | 19日目 |
47,415円42,673円 ( 46,940円 ) | 19日目 |
52,303円47,072円 ( 51,779円 ) | 19日目 |
49,993円44,993円 ( 49,492円 ) | 19日目 |
45,297円40,767円 ( 44,844円 ) | 19日目 |
100,205円90,184円 ( 99,202円 ) | 19日目 |
106,459円95,813円 ( 105,394円 ) | 19日目 |
107,942円97,147円 ( 106,862円 ) | 19日目 |
99,274円89,346円 ( 98,281円 ) | 19日目 |
106,459円95,813円 ( 105,394円 ) | 19日目 |
115,020円103,518円 ( 113,870円 ) | 19日目 |
詳細情報
基本情報
【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。
