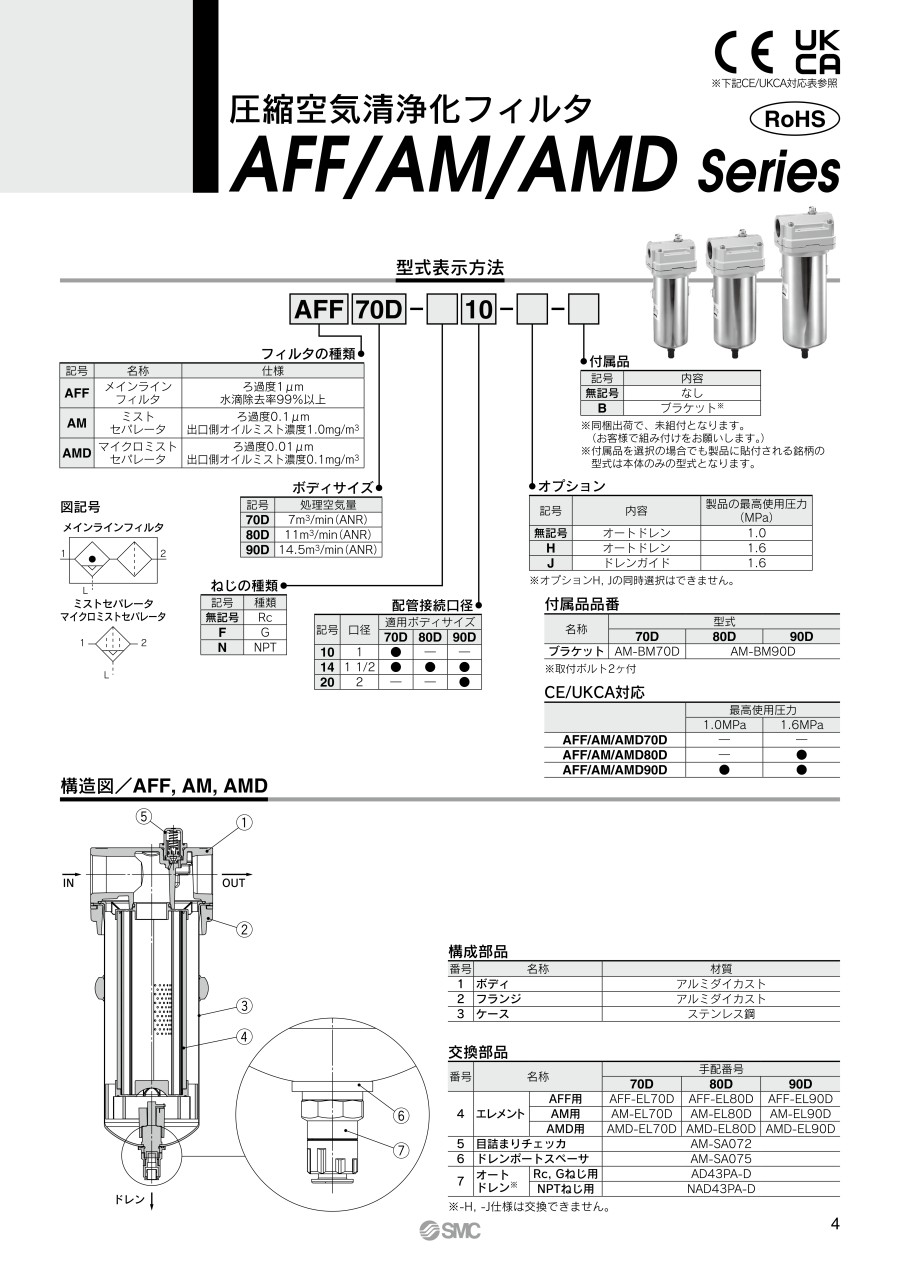

圧縮空気清浄化フィルタ AFF・AM・AMDシリーズ

外形図

注）図はオートドレン（1.0MPa仕様）を示します。

製品仕様

メインラインフィルタAFFシリーズ

定格条件の空気圧縮機吸込状態の最大処理空気量

注1）20℃、大気圧、相対湿度65%時の流量。
注2）32℃、大気圧に換算したときの流量。
注3）上記定格条件に加えて、以下の条件時の捕集効率【試験条件 ISO8573-4:2001準拠、試験方法 ISO12500-3:2009準拠】。
      *処理空気量、入口圧力、フィルタ入口側の固形物量の安定時。
      *エレメント新品時。
注4）上記定格条件に加えて、以下の条件時の水滴除去率【試験方法 ISO12500-4:2009準拠】。
      *フィルタ入口側の水滴量=33g9/m³
      （水滴とは、凝縮した水分のことで、凝縮していない水蒸気などはこれに含まれない。）
      *入口温度=25℃
      *処理空気量、入口圧力、入口温度、フィルタ入口側の水滴量の安定時。
      *エレメント新品時。
注5）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air -Part1: Contaminants and purity classesに基づき表示しています。
注6）容器外面は、表面仕上げNo.2D^*相当です。（機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。）
      *JIS G 4305冷間圧延ステンレス鋼板の表面仕上げの記号。

ミストセパレータAMシリーズ

定格条件の空気圧縮機吸込状態の最大処理空気量

注1）20℃、大気圧、相対湿度65%時の流量。
注2）32℃、大気圧に換算したときの流量。
注3）上記定格条件に加えて、以下の条件時の捕集効率【試験条件 ISO8573-4:2001、試験方法 ISO12500-3:2009準拠】。
      *処理空気量、入口圧力、フィルタ入口側の固形物量の安定時。
      *エレメント新品時。
注4）上記定格条件に加えて、以下の条件時の出口側オイルミスト濃度【試験条件 ISO8573-2:2007、試験方法 ISO12500-1:2007準拠】。
      *フィルタ入口側のオイルミスト濃度=10mg/m³
      *処理空気量、入口圧力、フィルタ入口側のオイルミスト濃度の安定時。
      *エレメント新品時。
注5）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air -Part1: Contaminants and purity classesに基づき表示しています。
注6）1次側の等級が［4:-:-］の時の等級を示しています。
注7）容器外面は、表面仕上げNo.2D^*相当です。（機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。）
      *JIS G 4305冷間圧延ステンレス鋼板の表面仕上げの記号

マイクロミストセパレータAMDシリーズ

定格条件の空気圧縮機吸込状態の最大処理空気量

注1）20℃、大気圧、相対湿度65%時の流量。
注2）32℃、大気圧に換算したときの流量。
注3）上記定格条件に加えて、以下の条件時の捕集効率【試験条件 ISO8573-4:2001、試験方法 ISO12500-3:2009準拠】。
      *処理空気量、入口圧力、フィルタ入口側の固形物量の安定時。
      *エレメント新品時。
注4）上記定格条件に加えて、以下の条件時の出口側オイルミスト濃度【試験条件 ISO8573-2:2007、試験方法 ISO12500-1:2007準拠】。
      *フィルタ入口側のオイルミスト濃度=1mg/m³
      *処理空気量、入口圧力、フィルタ入口側のオイルミスト濃度の安定時。
      *エレメント新品時。
注5）初期状態は0.01（≒0.008ppm）以下です。
注6）圧縮空気清浄等級は、ISO8573-1:2010 Compressed air -Part1: Contaminants and purity classesに基づき表示しています。
注7）1次側の等級が［2:-:3］の時の等級を示しています。
注8）容器外面は、表面仕上げNo.2D^*相当です。（機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。）
      *JIS G 4305冷間圧延ステンレス鋼板の表面仕上げの記号

規格表
