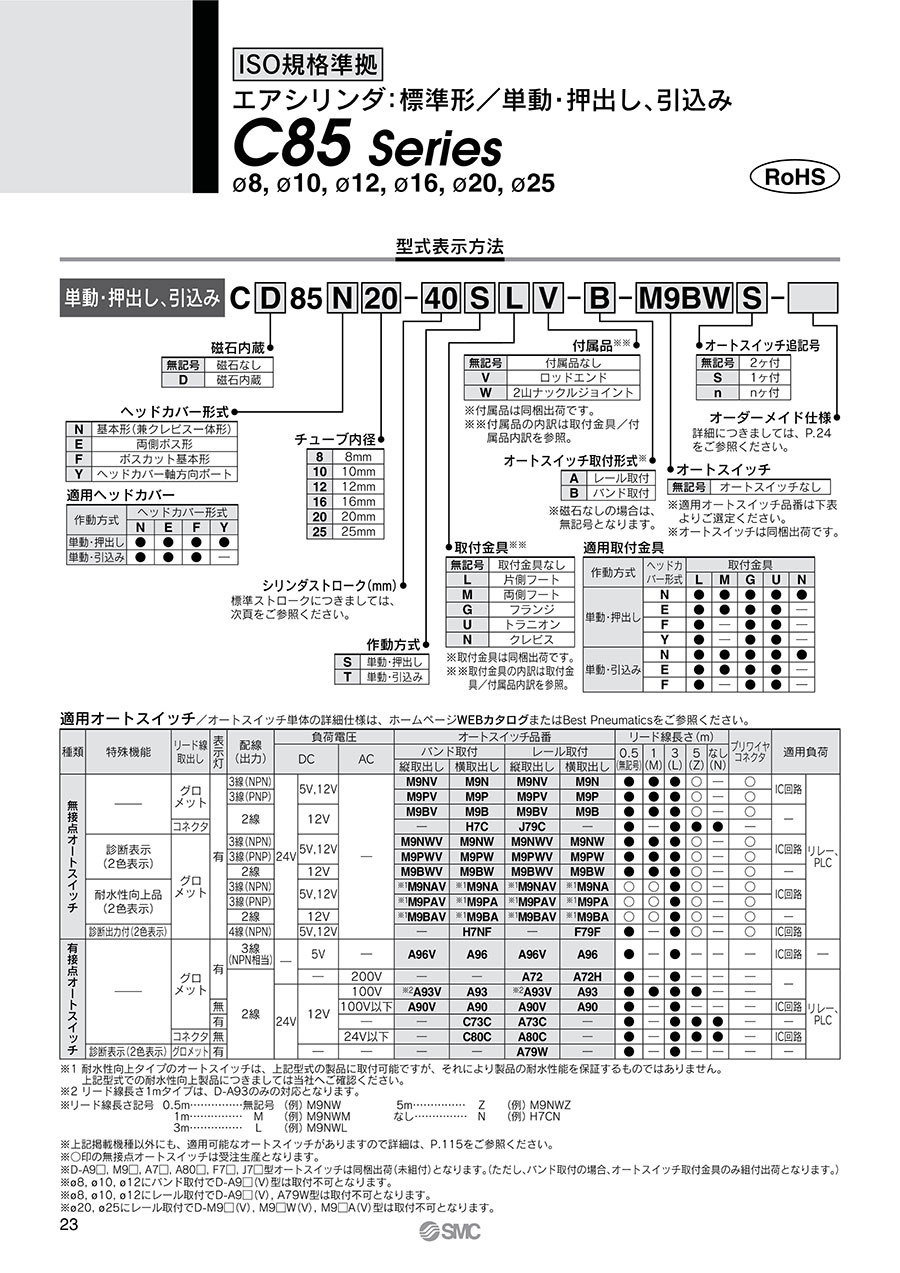

ISO規格準拠 エアシリンダ 標準形 単動・押出し、引込み C85シリーズ
- 通常単価(税別)
- 2,872円～3,140円
- 税込単価
- 3,159円～3,454円
【特長】・ISO規格（6432）準拠・取付支持金具、ロッド先端金具、オートスイ...
詳細情報を確認する商品情報
外形図
単動・押出し
基本形（クレビス一体形）
C□85N チューブ内径-ストローク S-□
レール取付（A）
バンド取付（B）磁石なし
両側ボス形
C□85E チューブ内径-ストローク S-□
レール取付（A）
バンド取付（B）磁石なし
ボスカット基本形/ヘッドカバー軸方向ポート
C□85F/Y チューブ内径-ストローク S-□
レール取付（A）
バンド取付（B）磁石なし
単動・引込み
基本形（クレビス一体形）
C□85N チューブ内径-ストローク T-□
レール取付（A）
バンド取付（B）磁石なし
両側ボス形
C□85E チューブ内径-ストローク T-□
レール取付（A）
バンド取付（B）磁石なし
ボスカット基本形
C□85F チューブ内径-ストローク T-□
レール取付（A）
バンド取付（B）磁石なし
製品仕様
| チューブ内径（mm） | 8 | 10 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 型番 | 空気圧タイプ | |||||
| 作動方式 | 単動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.22MPa | 0.18MPa | 0.13MPa | 押出0.18MPa 引込0.23MPa | ||
| 周囲温度および 使用流体温度 | オートスイッチなし：-20℃～80℃（凍結なきこと） | |||||
| オートスイッチ付：-10℃～60℃（凍結なきこと） | ||||||
| 給油 | 不要（無給油） | |||||
| ストローク長さ許容差 | （0～+1.0）mm | （0～+1.4）mm | ||||
| 使用ピストン速度 | 50～1,500mm/s | |||||
| クッション | ラバークッション | |||||
| 許容運動エネルギー | 0.02J | 0.03J | 0.04J | 0.09J | 0.27J | 0.4J |
規格表
単動・押出し 基本形（クレビス一体形） /両側ボス形
寸法表
（）内は磁石内蔵の場合。
単動・押出し ボスカット基本形/ヘッドカバー軸方向ポート
寸法表
（）内は磁石内蔵の場合。
単動・引込み 基本形（クレビス一体形） /両側ボス形
寸法表
（）内は磁石内蔵の場合。
単動・引込み/ボスカット基本形
寸法表
（）内は磁石内蔵の場合。
詳細情報
基本情報
【特長】
・ISO規格（6432）準拠
・取付支持金具、ロッド先端金具、オートスイッチ付の品番を設定。
・オートスイッチ位置微調整が容易。
・スイッチブラケット透明化によるインジケータランプ視認性向上。
・オーダーメイド設定
・豊富な取付支持金具
