オムロン

画像処理専用照明【FLV】

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 31,602円～554,801円特別価格

税込単価: 34,762円～610,281円特別価格

リング照明、バー照明、スポット照明などの照明を豊富にラインナップ。

光源
自光式

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が73型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（単位：mm）

FLV-BRタイプ

FLV-DRタイプ

※上記以外の型番についての情報はメーカーカタログをご参照ください。

製品仕様

断面構造図

FLV-BRタイプ

FLV-DRタイプ

※本図はイメージ図であり、実際とは異なる場合があります。

※上記以外の型番についての情報はメーカーカタログをご参照ください。

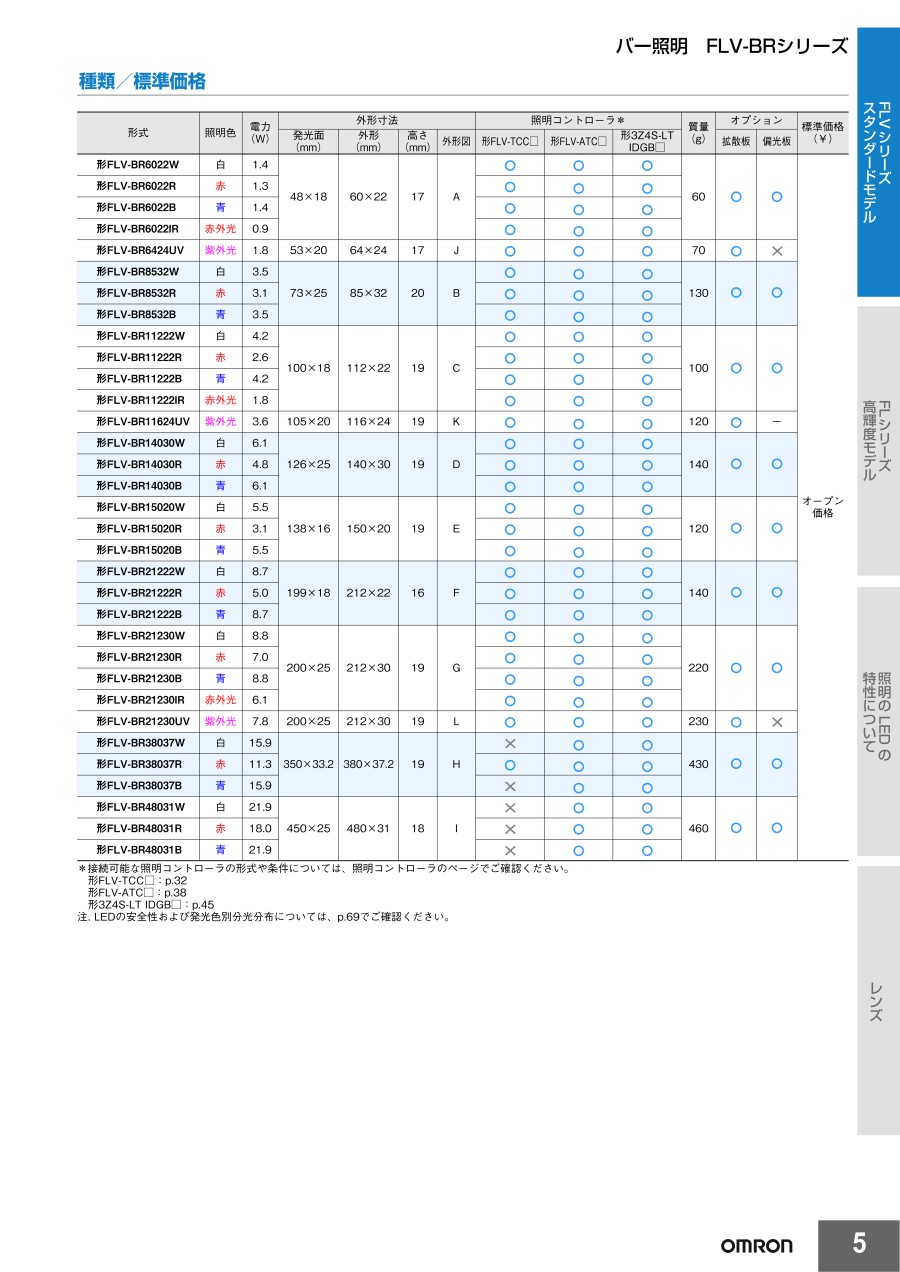

仕様

FLV-BRタイプ

型番	照明色	電力（W）	外形寸法				照明コントローラ*		質量（g）	オプション
型番	照明色	電力（W）	発光面（mm）	外形（mm）	高さ（mm）	外形図	形FLV- TCC□	形FLV- ATC□	質量（g）	拡散板	偏光板
形FLV-BR6022W	白	1.4	48×18	60×22	17	A	○	○	60	○	○
形FLV-BR6022R	赤	1.3					○	○
形FLV-BR6022IR	赤外光	0.9					○	○
形FLV-BR8532W	白	3.5	73×25	85×32	20	B	○	○	130	○	○
形FLV-BR8532R	赤	3.1	73×25	85×32	20	B	○	○	130	○	○
形FLV-BR11222W	白	4.2	100×18	112×22	19	C	○	○	100	○	○
形FLV-BR11222R	赤	2.6					○	○
形FLV-BR11222IR	赤外光	1.8					○	○
形FLV-BR14030W	白	6.1	126×25	140×30	19	D	○	○	140	○	○
形FLV-BR14030R	赤	4.8	126×25	140×30	19	D	○	○	140	○	○
形FLV-BR15020W	白	5.5	138×16	150×20	19	E	○	○	120	○	○
形FLV-BR15020R	赤	3.1	138×16	150×20	19	E	○	○	120	○	○
形FLV-BR21222W	白	8.7	199×18	212×22	16	F	○	○	140	○	○
形FLV-BR21222R	赤	5.0	199×18	212×22	16	F	○	○	140	○	○
形FLV-BR21230W	白	8.8	200×25	212×30	19	G	○	○	220	○	○
形FLV-BR21230R	赤	7.0					○	○
形FLV-BR21230IR	赤外光	6.1					○	○
形FLV-BR38037W	白	15.9	350×33.2	380×37.2	19	H	×	○	430	○	○
形FLV-BR38037R	赤	11.3	350×33.2	380×37.2	19	H	○	○	430	○	○
形FLV-BR48031W	白	21.8	450×25	480×31	18	I	×	○	460	○	○
形FLV-BR48031R	赤	18.0	450×25	480×31	18	I	×	○	460	○	○

FLV-DRタイプ

型番	照明色	電力（W）	外形寸法				照明コントローラ*		質量（g）	オプション
型番	照明色	電力（W）	外径（mm）	内径（mm）	照明角度（°）	外形図	形FLV-TCC□	形FLV-ATC□	質量（g）	拡散板	偏光板
形FLV-DR9030W	白	8.1	Φ90	Φ40	30°	Ｈ	○	○	200	○	○
形FLV-DR9030R	赤	6.6
形FLV-DR9030B	青	8.1
形FLV-DR9030IR	赤外光	4.3

*接続可能な照明コントローラの形式や条件については、照明コントローラのページでご確認ください。
形FLV-TCC□:メーカーカタログp.32
形FLV-ATC□:メーカーカタログp.38
注.LEDの安全性および発光色別分光分布については、メーカーカタログp.66でご確認ください。

※上記以外の型番についての情報はメーカーカタログをご参照ください。

使用例

照射イメージ

FLV-BRタイプ

FLV-DRタイプ

※上記以外の型番についての情報はメーカーカタログをご参照ください。

型番リスト

表示件数

型番

光種類

本体種類

発光色

照射方向

照射光種類

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

本体種類詳細

照射角度

(°)

最小発注数量

赤外線	バー形	レッド	垂直投光	直射光	-	-	10～25	22	100.1～150	112	1.1～2	1.8	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	10～25	22	100.1～150	112	2.1～3	2.6	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	10～25	22	100.1～150	112	4.1～5	4.2	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	25.1～40	30	100.1～150	140	4.1～5	4.8	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	30	100.1～150	140	6.1～8	6.1	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	10～25	20	100.1～150	150	3.1～4	3.1	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	10～25	20	100.1～150	150	5.1～6	5.5	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	10～25	22	200.1～250	212	4.1～5	5	-	-	15.1～20	16	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	10～25	22	200.1～250	212	8.1～10	8.7	-	-	15.1～20	16	-	-	1個
赤外線	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	30	200.1～250	212	6.1～8	6.1	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	25.1～40	30	200.1～250	212	6.1～8	7	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	30	200.1～250	212	8.1～10	8.8	-	-	15.1～20	19	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	25.1～40	37.2	250.1～400	380	10.1～20	11.3	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	37.2	250.1～400	380	10.1～20	15.9	-	-	15.1～20	19	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	31	400.1～600	480	20.1～30	21.9	-	-	15.1～20	18	-	-	1個
赤外線	バー形	レッド	垂直投光	直射光	-	-	10～25	22	50.1～80	60	0.1～1	0.9	-	-	15.1～20	17	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	10～25	22	50.1～80	60	1.1～2	1.3	-	-	15.1～20	17	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	10～25	22	50.1～80	60	1.1～2	1.4	-	-	15.1～20	17	-	-	1個
可視光	バー形	レッド	垂直投光	直射光	-	-	25.1～40	32	80.1～100	85	3.1～4	3.1	-	-	15.1～20	20	-	-	1個
可視光	バー形	ホワイト	垂直投光	直射光	-	-	25.1～40	32	80.1～100	85	3.1～4	3.5	-	-	15.1～20	20	-	-	1個
可視光	同軸落射形	レッド	同軸落射	反射光	-	-	25.1～40	32	50.1～80	59.5	1.1～2	1.4	-	-	30.1～40	31	-	-	1個
可視光	同軸落射形	ホワイト	同軸落射	反射光	-	-	25.1～40	32	50.1～80	59.5	2.1～3	2.4	-	-	30.1～40	31	-	-	1個
可視光	同軸落射形	レッド	同軸落射	反射光	-	-	25.1～40	40	50.1～80	74	2.1～3	2.3	-	-	30.1～40	40	-	-	1個
可視光	同軸落射形	ホワイト	同軸落射	反射光	-	-	25.1～40	40	50.1～80	74	3.1～4	3.9	-	-	30.1～40	40	-	-	1個
可視光	同軸落射形	ブルー	同軸落射	反射光	-	-	40.1～60	58	100.1～150	104	10.1～20	10.4	-	-	40.1～70	60.5	-	-	1個
可視光	同軸落射形	レッド	同軸落射	反射光	-	-	40.1～60	58	100.1～150	104	5.1～6	5.7	-	-	40.1～70	60.5	-	-	1個
可視光	同軸落射形	ホワイト	同軸落射	反射光	-	-	40.1～60	58	100.1～150	104	10.1～20	10.4	-	-	40.1～70	60.5	-	-	1個
可視光	同軸落射形	レッド	同軸落射	反射光	-	-	60.1～80	78	100.1～150	124	6.1～8	7.2	-	-	70.1～100	77.5	-	-	1個
可視光	同軸落射形	ホワイト	同軸落射	反射光	-	-	60.1～80	78	100.1～150	124	10.1～20	10.8	-	-	70.1～100	77.5	-	-	1個
可視光	バックライト形	レッド	バックライト	面発光	-	-	100.1～150	101	80.1～100	81	4.1～5	4.7	-	-	15.1～20	17	直下式	-	1個
可視光	バックライト形	ホワイト	バックライト	面発光	-	-	100.1～150	101	80.1～100	81	8.1～10	8.1	-	-	15.1～20	17	直下式	-	1個
可視光	バックライト形	ホワイト	バックライト	面発光	-	-	100.1～150	144	100.1～150	126	10.1～20	13	-	-	15.1～20	17	直下式	-	1個
可視光	バックライト形	レッド	バックライト	面発光	-	-	25.1～40	37	30.1～50	37	0.1～1	0.9	-	-	5～15	15	直下式	-	1個
可視光	バックライト形	ホワイト	バックライト	面発光	-	-	25.1～40	37	30.1～50	37	0.1～1	0.9	-	-	5～15	15	直下式	-	1個
可視光	ドーム形	ホワイト	バックライト	面発光	50.1～80	Φ70	-	-	-	-	2.1～3	2.3	-	-	30.1～40	31.74	-	-	1個
可視光	ドーム形	ホワイト	バックライト	面発光	100.1～130	Φ114	-	-	-	-	10.1～20	17.9	-	-	40.1～70	56.28	-	-	1個
可視光	ドーム形	ホワイト	バックライト	面発光	150.1～200	Φ175	-	-	-	-	10.1～20	17.9	-	-	70.1～100	83.21	-	-	1個
可視光	リング形	ホワイト	斜光	直射光	130.1～150	Φ150	-	-	-	-	10.1～20	13.6	101～130	Φ108	20.1～30	25	ローアングルリング	60	1個
可視光	リング形	ホワイト	斜光	直射光	50.1～80	Φ72	-	-	-	-	5.1～6	5.7	40.1～50	Φ44	15.1～20	17	ローアングルリング	60	1個
可視光	リング形	レッド	斜光	直射光	100.1～130	Φ120	-	-	-	-	8.1～10	9.8	50.1～70	Φ60	20.1～30	25	ダイレクトリング	30	1個
可視光	リング形	ホワイト	斜光	直射光	100.1～130	Φ120	-	-	-	-	10.1～20	11.9	50.1～70	Φ60	20.1～30	25	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	30.1～50	Φ32	-	-	-	-	1.1～2	1.3	5～20	Φ10	15.1～20	16	ダイレクトリング	20	1個
可視光	リング形	ホワイト	斜光	直射光	30.1～50	Φ32	-	-	-	-	1.1～2	1.4	5～20	Φ10	15.1～20	16	ダイレクトリング	20	1個
赤外線	リング形	レッド	斜光	直射光	30.1～50	Φ50	-	-	-	-	1.1～2	1.3	20.1～30	Φ26.5	5～15	13	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	30.1～50	Φ50	-	-	-	-	1.1～2	1.8	20.1～30	Φ26.5	5～15	13	ダイレクトリング	30	1個
可視光	リング形	ホワイト	斜光	直射光	30.1～50	Φ50	-	-	-	-	3.1～4	3.1	20.1～30	Φ26.5	5～15	13	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	50.1～80	Φ66	-	-	-	-	3.1～4	3.9	30.1～40	Φ31	15.1～20	17	ダイレクトリング	15	1個
可視光	リング形	ホワイト	斜光	直射光	50.1～80	Φ66	-	-	-	-	4.1～5	5	30.1～40	Φ31	15.1～20	17	ダイレクトリング	15	1個
可視光	リング形	レッド	斜光	直射光	50.1～80	Φ70	-	-	-	-	3.1～4	3.7	30.1～40	Φ33	15.1～20	17	ダイレクトリング	0	1個
可視光	リング形	ホワイト	斜光	直射光	50.1～80	Φ70	-	-	-	-	4.1～5	5	30.1～40	Φ33	15.1～20	17	ダイレクトリング	0	1個
赤外線	リング形	レッド	斜光	直射光	50.1～80	Φ70	-	-	-	-	2.1～3	2.6	20.1～30	Φ30	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	50.1～80	Φ70	-	-	-	-	3.1～4	3.7	20.1～30	Φ30	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	ホワイト	斜光	直射光	50.1～80	Φ70	-	-	-	-	4.1～5	5	20.1～30	Φ30	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	ホワイト	斜光	直射光	80.1～100	Φ90	-	-	-	-	8.1～10	8.8	20.1～30	Φ30	15.1～20	18	ダイレクトリング	0	1個
可視光	リング形	ブルー	斜光	直射光	80.1～100	Φ90	-	-	-	-	8.1～10	8.1	30.1～40	Φ40	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	80.1～100	Φ90	-	-	-	-	6.1～8	6.6	30.1～40	Φ40	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	ホワイト	斜光	直射光	80.1～100	Φ90	-	-	-	-	8.1～10	8.1	30.1～40	Φ40	15.1～20	20	ダイレクトリング	30	1個
可視光	リング形	レッド	斜光	直射光	80.1～100	Φ92	-	-	-	-	5.1～6	5.4	40.1～50	Φ47	20.1～30	21	ダイレクトリング	15	1個
可視光	リング形	ホワイト	斜光	直射光	80.1～100	Φ92	-	-	-	-	6.1～8	7.4	40.1～50	Φ47	20.1～30	21	ダイレクトリング	15	1個
可視光	スポット形	レッド	垂直投光	直射光	10～30	Φ28	-	-	-	-	1.1～2	1.1	5～20	Φ6.8	40.1～70	60	ハイパワースポット	-	1個

通常単価(税別) (税込単価)	通常出荷日

111,893円 ( 123,082円 )	89日目
53,371円48,033円 ( 52,836円 )	1日目
85,680円 ( 94,248円 )	1日目
63,908円57,517円 ( 63,269円 )	1日目
102,529円92,276円 ( 101,504円 )	1日目
63,203円56,882円 ( 62,570円 )	1日目
103,940円93,546円 ( 102,901円 )	1日目
144,666円130,199円 ( 143,219円 )	1日目
147,473円132,725円 ( 145,998円 )	1日目
202,084円 ( 222,292円 )	89日目
171,358円154,222円 ( 169,644円 )	1日目
181,186円163,067円 ( 179,374円 )	1日目
169,951円152,955円 ( 168,251円 )	1日目
175,570円158,013円 ( 173,814円 )	1日目
301,977円271,779円 ( 298,957円 )	1日目
90,192円 ( 99,211円 )	89日目
31,602円29,073円 ( 31,980円 )	1日目
58,287円52,458円 ( 57,704円 )	1日目
66,015円59,413円 ( 65,354円 )	1日目
66,015円59,413円 ( 65,354円 )	1日目
92,001円82,800円 ( 91,080円 )	1日目
106,042円95,437円 ( 104,981円 )	1日目
102,529円92,276円 ( 101,504円 )	1日目
114,473円103,025円 ( 113,328円 )	1日目
150,547円 ( 165,602円 )	89日目
106,743円96,068円 ( 105,675円 )	1日目
155,910円140,319円 ( 154,351円 )	1日目
150,287円135,258円 ( 148,784円 )	1日目
203,664円183,297円 ( 201,627円 )	1日目
86,800円 ( 95,480円 )	71日目
139,054円125,148円 ( 137,663円 )	1日目
177,672円 ( 195,439円 )	71日目
75,950円 ( 83,545円 )	71日目
92,001円82,800円 ( 91,080円 )	1日目
141,053円 ( 155,158円 )	71日目
291,597円 ( 320,757円 )	71日目
352,629円 ( 387,892円 )	71日目
188,522円 ( 207,374円 )	71日目
121,385円 ( 133,524円 )	71日目
164,333円147,899円 ( 162,689円 )	1日目
287,926円259,133円 ( 285,046円 )	1日目
60,396円54,356円 ( 59,792円 )	1日目
78,652円70,786円 ( 77,865円 )	1日目
116,639円 ( 128,303円 )	89日目
63,203円56,882円 ( 62,570円 )	1日目
82,867円74,580円 ( 82,038円 )	1日目
52,670円47,403円 ( 52,143円 )	1日目
96,210円86,589円 ( 95,248円 )	1日目
50,861円 ( 55,947円 )	89日目
96,210円86,589円 ( 95,248円 )	1日目
128,167円 ( 140,984円 )	89日目
52,670円47,403円 ( 52,143円 )	1日目
96,210円86,589円 ( 95,248円 )	1日目
149,189円 ( 164,108円 )	89日目
129,780円 ( 142,758円 )	1日目
101,125円91,012円 ( 100,113円 )	1日目
146,070円131,463円 ( 144,609円 )	1日目
106,743円96,068円 ( 105,675円 )	1日目
150,287円135,258円 ( 148,784円 )	1日目
51,265円46,138円 ( 50,752円 )	1日目

基本情報

基本情報

リング照明、バー照明、スポット照明などの照明を豊富にラインナップ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
