食品製造工程向け サイレンサ付メタリングバルブ SMW-FP1シリーズ
- 通常単価(税別)
- 1,573円～1,650円
- 税込単価
- 1,730円～1,815円
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使...
詳細情報を確認する- 種類
- 排気量調整形
- 管接続口 種類
- R（管用テーパおねじ）
- 本体材質
- 黄銅
- カバ-
- あり
- エレメント
- フェルト
- 消音効果 (dB)
- 20
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 項目 | SMW-10A | SMW-15A |
|---|---|---|
| 使用流体 | 圧縮空気 | |
| 最高使用圧力 MPa | 0.7 | |
| 最低使用圧力 MPa | 0 | |
| 耐圧力 MPa | 1.05 | |
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注3） | |
| 周囲温度 ℃ | -10～60（但し、凍結なきこと） | |
| 接続口径 Rc | 3/8 | 1/2 |
| 質量 g | 125 | 170 |
| 適用シリンダチューブ内径 mm | φ50～φ100 | φ50～φ100 |
| ニードル回転数 | 19 | 19 |
| 消音効果 注2 dB | 20以上 | |
| 流量 注1 L/min（ANR） | 1,700 | 2,600 |
| 有効断面積 mm2 | 25 | 39 |
注1:流量は圧力0.5MPa時の大気圧換算値です。
注2:最大流量時の消音効果をあらわします。
注3:エアー質（露点）によっては断熱膨張で凍結する恐れがあります。
部品リスト
| No. | 部品名称 | 材質 | No. | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ツマミ | 黄銅 | 5 | 吸音材 | フェルト |
| 2 | ロックナット | 黄銅 | 6 | カバー | ポリアミド樹脂 |
| 3 | グランドナット | 黄銅 | 7 | Oリング | ニトリルゴム |
| 4 | 軸本体 | 黄銅 | 8 | スピンドル | 黄銅 |
規格表
選定サポート情報
注文例
性質性能情報・試験情報
流量特性

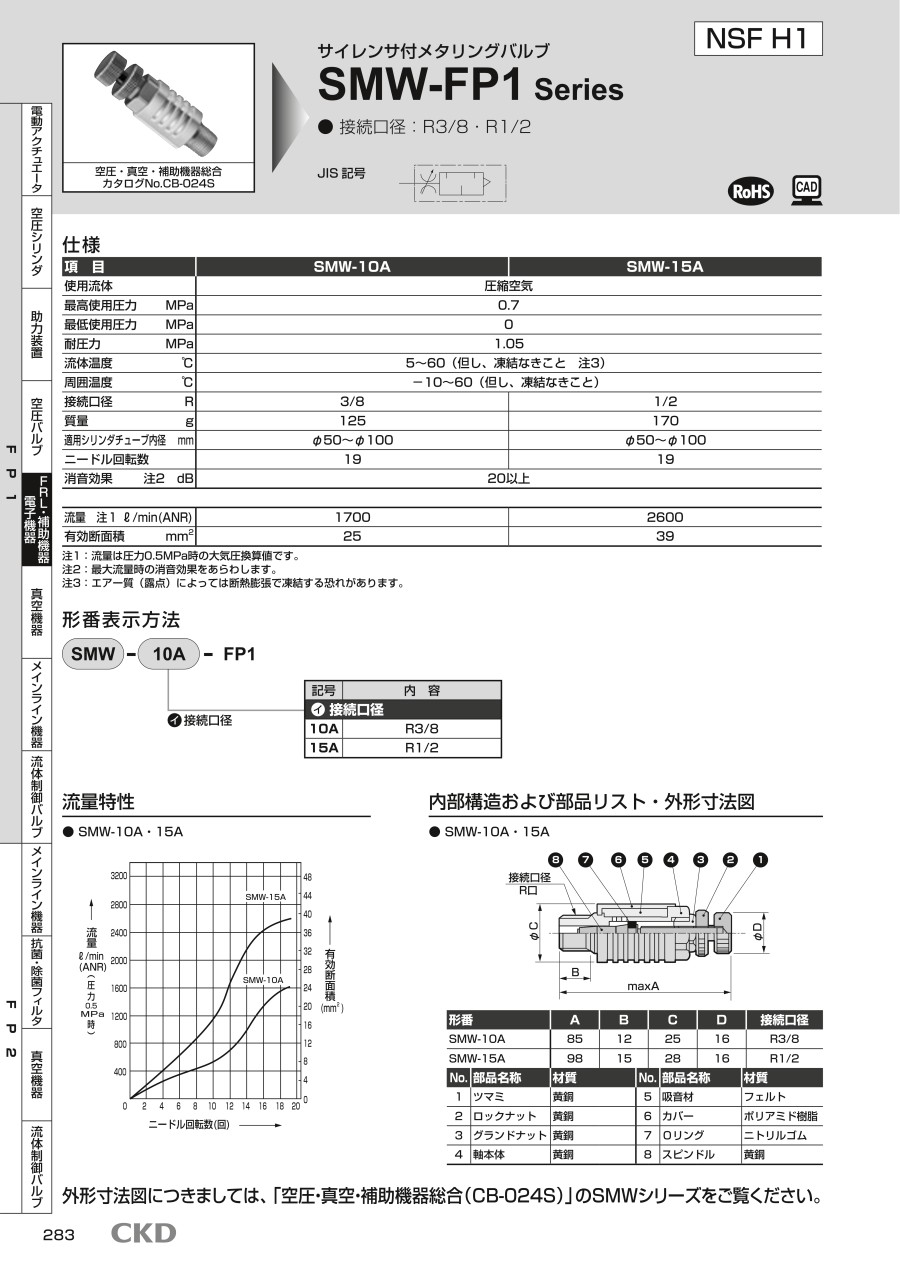

カタログ
