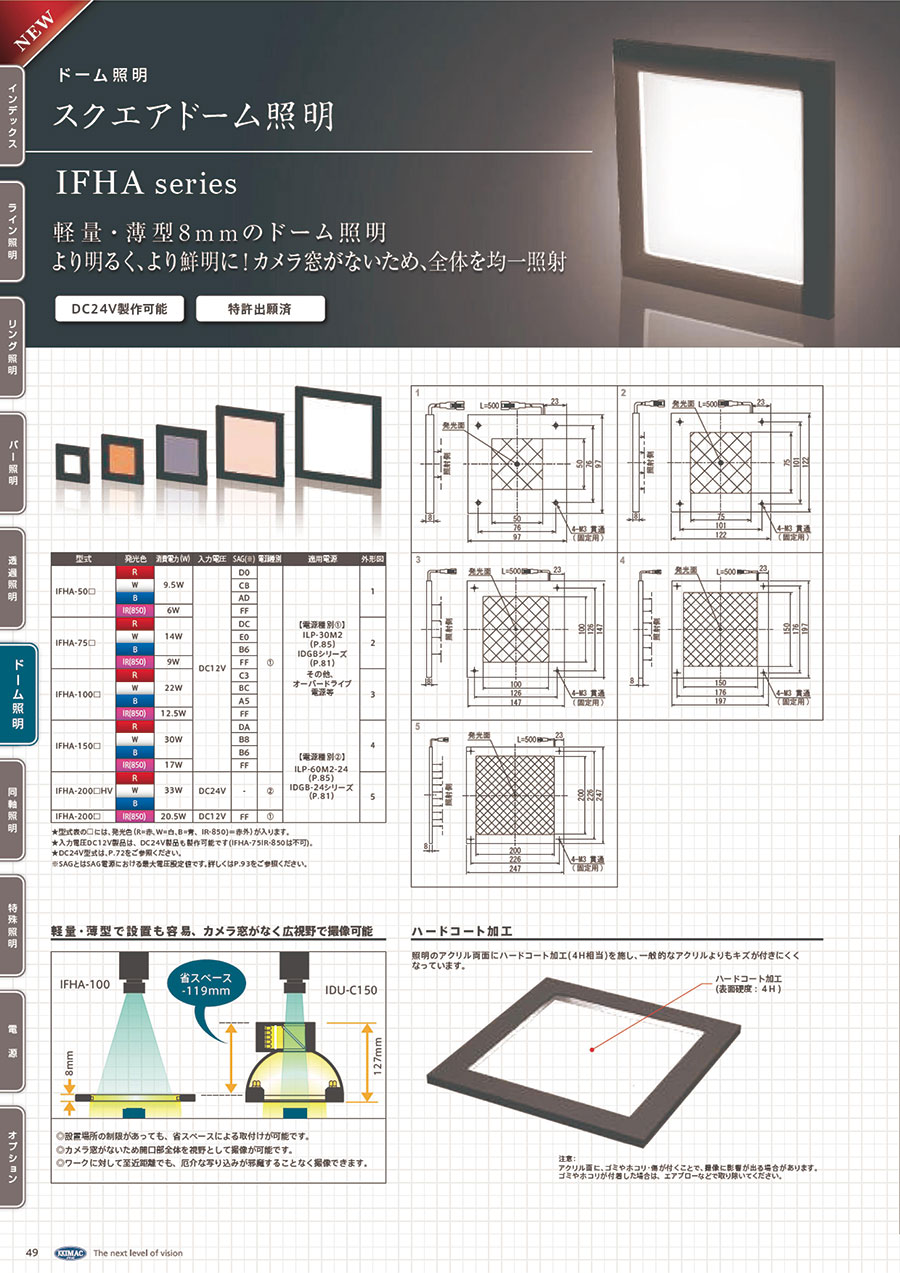

スクエアドーム照明 IFHA series
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 93,500円～204,000円特別価格
- 税込単価
- 102,850円～224,400円特別価格
軽量・薄型8mmを実現したドーム照明。【特長】・カメラ窓がないため、光の抜けが...
詳細情報を確認する商品情報
外形図
製品仕様
| 型番 | 発光色 | 消費電力（W） | 入力電圧 | SAG（※） | 電源種別 | 適用電源 | 外形図 |
|---|---|---|---|---|---|---|---|
| IFHA-50□ | R | 9.5W | DC12V | D0 | （1） | 【電源種別（1）】 ILP-30M2 IDGBシリーズ その他、オーバードライブ電源等 【電源種別（2）】 ILP-60M2-24 IDGB-24シリーズ | 1 |
| W | CB | ||||||
| B | AD | ||||||
| IR（850） | 6W | FF | |||||
| IFHA-75□ | R | 14W | DC | 2 | |||
| W | E0 | ||||||
| B | B6 | ||||||
| IR（850） | 9W | FF | |||||
| IFHA-100□ | R | 22W | C3 | 3 | |||
| W | BC | ||||||
| B | A5 | ||||||
| IR（850） | 12.5W | FF | |||||
| IFHA-150□ | R | 30W | DA | 4 | |||
| W | B8 | ||||||
| B | B6 | ||||||
| IR（850） | 17W | FF | |||||
| IFHA-200□HV | R | 33W | DC24V | - | （2） | 5 | |
| W | |||||||
| B | |||||||
| IFHA-200□ | IR（850） | 20.5W | DC12V | FF | （1） |
★型番表の□には、発光色（R=赤、W=白、B=青、IR（850）=赤外）が入ります。
※SAGとはSAG電源における最大電圧設定値です。
商品特長詳細
軽量・薄型で設置も容易、カメラ窓がなく広視野で撮像可能
- 設置場所の制限があっても、省スペースによる取付けが可能です。
- カメラ窓がないため開口部全体を視野として撮像が可能です。
- ワークに対して至近距離でも、厄介な写り込みが邪魔することなく撮像できます。
ハードコート加工
照明のアクリル両面にハードコート加工（4H相当）を施し、一般的なアクリルよりもキズが付きにくくなっています。
注意・禁止事項
- アクリル面に、ゴミやホコリ・傷が付くことで、撮像に影響が出る場合があります。ゴミやホコリが付着した場合は、エアブローなどで取り除いてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
93,500円86,020円 ( 94,622円 ) | 15日目 |
93,500円86,020円 ( 94,622円 ) | 15日目 |
93,500円86,020円 ( 94,622円 ) | 10日目 |
123,250円113,390円 ( 124,729円 ) | 15日目 |
123,250円113,390円 ( 124,729円 ) | 15日目 |
123,250円113,390円 ( 124,729円 ) | 10日目 |
144,500円130,050円 ( 143,055円 ) | 15日目 |
144,500円130,050円 ( 143,055円 ) | 15日目 |
144,500円 ( 158,950円 ) | 10日目 |
182,750円164,475円 ( 180,923円 ) | 15日目 |
182,750円164,475円 ( 180,923円 ) | 15日目 |
182,750円 ( 201,025円 ) | 10日目 |
204,000円183,600円 ( 201,960円 ) | 15日目 |
詳細情報
基本情報
軽量・薄型8mmを実現したドーム照明。
【特長】
・カメラ窓がないため、光の抜けがなく、光沢ワークに対しても全体を均一に照射可能
・特殊光学設計により、鮮明度が大幅に向上。バーコードなどの印字もきれいに撮像可能
・筐体サイズわずか8mmより狭いスペースによる設置が可能
・発光面□50～200mmの豊富なラインナップにより最適な形状選択が可能
・明るさは従来比6倍により、高速シャッターにも対応可能
