スマートカメラ FQ2シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 121,350円～407,328円特別価格
- 税込単価
- 133,485円～448,061円特別価格
画像検査の標準機、これからはスマートカメラ。【特長】・高機能画像センサを手のひ...
詳細情報を確認する- 種類
- センサ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が26型番あります。
商品情報
外形図
製品仕様
定格/性能
センサ［検査モデル形FQ2-S1/S2/S3シリーズ］
| 項目 | 単機能タイプ | 標準タイプ | 高解像度タイプ | ||||
|---|---|---|---|---|---|---|---|
| 型番 | NPNタイプ | 形FQ2-S10□□□□ | 形FQ2-S20□□□□ | 形FQ2-S30□□□□-08 | 形FQ2-S30□□□□-08M | 形FQ2-S30-13 | 形FQ2-S30-13M |
| PNPタイプ | 形FQ2-S15□□□□ | 形FQ2-S25□□□□ | 形FQ2-S35□□□□-08 | 形FQ2-S35□□□□-08M | 形FQ2-S35-13 | 形FQ2-S35-13M | |

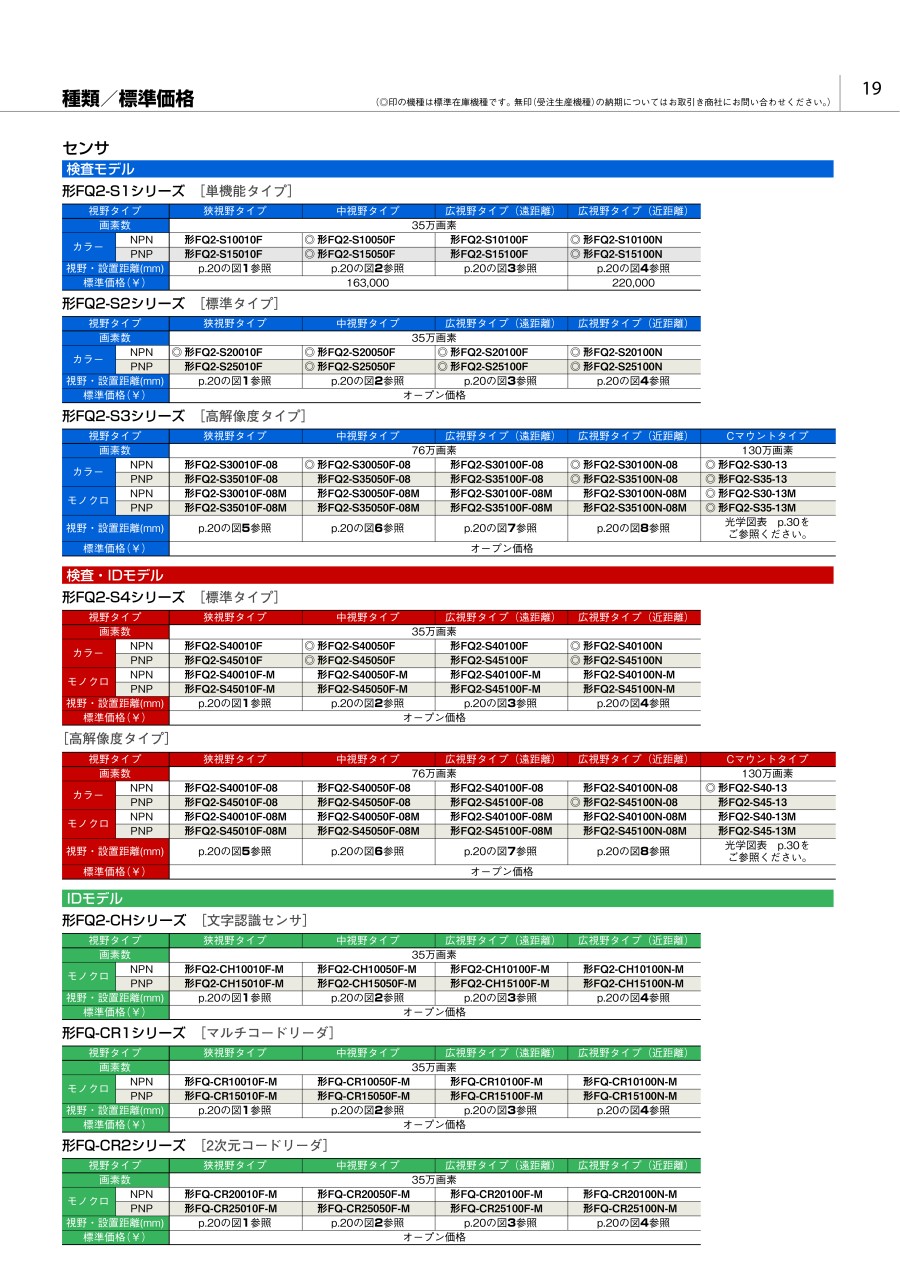

| 視野 | 種類/標準価格（デジタルカタログp.19）を参照ください。（視野の公差は±10%以内） | 視野・設置距離に合わせてレンズを 選択してください。 （光学図表デジタルカタログp.30参照） | |||||
| 設置距離 | |||||||
| 主な機能 | 検査アイテム | 形状サーチIII、形状サーチII、サーチ、センシティブサーチ、エッジ位置、エッジ幅、エッジ本数、面積、色平均・偏差、ラベリング | |||||
| 同時に計測できる数 | 1 | 32 | |||||
| 位置ずれ修正 | あり（360°回転位置修正、エッジ位置修正、線形歪み補正） | ||||||
| シーン登録数 | 8* | 32* | |||||
| キャリブレーション | あり | ||||||
| 画像撮影 | 画像処理方式 | リアルカラー | モノクロ | リアルカラー | モノクロ | ||
| 画像フィルタ | ハイダイナミックレンジ機能（HDR）、前処理（カラーグレーフィルタ、平滑化弱、平滑化強、膨張、収縮、メディアン、 エッジ抽出、水平エッジ抽出、垂直エッジ抽出、エッジ強調、背景カット）、偏光フィルタ（アタッチメント）、 ホワイトバランス（カラータイプのみ）、明るさ補正 | ||||||
| 画像素子 | 1/3インチカラーCMOS | 1/2インチ カラーCMOS | 1/2インチ モノクロCMOS | 1/2インチ カラーCMOS | 1/2インチ モノクロCMOS | ||
| シャッタ機能 | 内蔵照明点灯時 1/250～1/50000s 内蔵照明消灯時 1/1～1/50000s | 内蔵照明点灯時 1/250～1/60000s 内蔵照明消灯時 1/1～1/4155s | 1/1～1/4155s | ||||
| 処理分解能 | 752×480 | 928×828 | 1280×1024 | ||||
| 部分取り込み機能 | あり（水平方向のみ） | あり（水平方向および垂直方向） | |||||
| 画像表示 | ズームイン/ズームアウト/ズームフィット、180°回転 | ||||||
| レンズマウント | - | Cマウント | |||||
| 照明 | 照明点灯方式 | パルス点灯 | - | ||||
| 照明色 | 白色 | - | |||||
| データ ロギング 機能 | 計測結果のロギング | センサ本体:1000件（タッチファインダ使用時、SDカードの容量が許す限り保存可能） | |||||
| 画像のロギング | センサ本体:20枚（タッチファインダ使用時、SDカードの容量が許す限り保存可能） | ||||||
| 補助機能 | 統計データ、テスト計測、I/Oモニタ、パスワード機能、シミュレーションソフト、センサエラー履歴、 キャリブレーション、演算（四則演算、算出関数、三角関数、論理関数） | ||||||
| 計測のトリガ | 外部トリガ（単発、連続） 通信トリガ（イーサネット無手順（TCP）、イーサネット無手順（UDP）、イーサネット無手順（FINS/TCP）、 EtherNet/IP、PLCリンク、PROFINET） | ||||||
| 入出力 仕様 | 入力信号 | 7本 ・単発計測入力（TRIG） ・制御コマンド入力（IN0～5） | |||||
| 出力信号 | 3本 ・制御出力（BUSY） ・総合判定出力（OR） ・エラー出力（ERROR） ※出力信号3本（OUT0～2）は割り当てを変更することができます。 上記の信号に加え、以下の信号にそれぞれ割り当てることができます。 ・入力可能（READY） ・運転中（RUN） ・ストロボトリガ（STG） ・アイテム0判定（OR0）～アイテム31判定（OR31） ・演算式0判定～演算式31判定 | ||||||
| イーサネット仕様 | 100BASE-TX/10BASE-T | ||||||
| 通信機能 | イーサネット無手順（TCP）、イーサネット無手順（UDP）、イーサネット無手順（FINS/TCP）、EtherNet/IP、PLCリンク、PROFINET | ||||||
| I/O拡張 | - | - | センサデータユニット（形FQ-SDU1□）接続により可 入力11点、出力24点 | ||||
| RS-232C | - | - | センサデータユニット（形FQ-SDU2□）接続により可 入力8点、出力7点 | ||||
| 定格 | 電源電圧 | DC21.6V～26.4V（リップル含む） | |||||
| 消費電流 | 2.4A以下 | 0.3A以下 | |||||
| 耐環境性 | 周囲温度範囲 | 動作時:0～+50℃、 保存時:-25～+65℃ （ただし、氷結、結露しないこと） | 動作時:0～+40℃、保存時:-25～+65℃（ただし、氷結、結露しないこと） | ||||
| 周囲湿度範囲 | 動作時、保存時:各35～85%RH（ただし、結露しないこと） | ||||||
| 周囲雰囲気 | 腐食性ガスのないこと | ||||||
| 振動（耐久） | 10～150Hz 片振幅0.35mm X/Y/Z方向 各8分10回 | ||||||
| 衝撃（耐久） | 150m/s2 6方向（上下・左右・前後）各3回 | ||||||
| 保護構造 | IEC60529規格 IP67 （ただし、偏光フィルタアタッチメント装着時およびコネクタキャップ取り外し時は除く） | IEC60529規格 IP40 | |||||
| 材質 | センサ:PBT、PC、SUS 取付用台座:PBT 偏光フィルタアタッチメント:PBT、PC イーサネットコネクタ:耐油性ビニル混合物 I/Oコネクタ:非鉛耐熱PVC | カバー:亜鉛メッキ鋼板 t0.6 ケース: アルミダイカスト合金（ADC-12） 取付台座:ポリカABS | |||||
| 質量 | 狭視野・中視野タイプ:約160g 広視野タイプ:約150g | 約160g（台座なし）、約185g（台座あり） | |||||
| 付属品 | 取付用台座（形FQ-XL）×1、偏光フィルタアタッチメント（形FQ-XF1）×1、 取扱説明書、SYSMAC会員登録シート | 取付台座（形FQ-XLC）×1、 取り付けネジ（M3×8mm）×4、 取扱説明書、 SYSMAC会員登録シート | |||||
| LEDクラス | リスクグループ2（IEC62471） | - | |||||
*設定によって、メモリの制約のため登録可能なシーン数が少なくなることがあります。
センサ［検査・IDモデル 形FQ2-S4シリーズ］
| 項目 | 検査・IDモデル | ||||||
|---|---|---|---|---|---|---|---|
| 型番 | NPNタイプ | 形FQ2-S40□□□□ | 形FQ2-S40□□□□-M | 形FQ2-S40□□□□-08 | 形FQ2-S40□□□□-08M | 形FQ2-S40-13 | 形FQ2-S40-13M |
| PNPタイプ | 形FQ2-S45□□□□ | 形FQ2-S45□□□□-M | 形FQ2-S45□□□□-08 | 形FQ2-S45□□□□-08M | 形FQ2-S45-13 | 形FQ2-S45-13M | |
| 視野 | 種類/標準価格（デジタルカタログp.19）を参照ください。 （視野の公差は±10%以内） | 視野・設置距離に合わせてレンズを 選択してください。 （光学図表デジタルカタログp.30を参照） | |||||
| 設置距離 | |||||||
| 主な機能 | 検査アイテム | 形状サーチIII、形状サーチII、サーチ、センシティブサーチ、エッジ位置、エッジ幅、エッジ本数、面積、色平均・偏差、 ラベリング、文字認識*1、バーコード*2、2次元コード*2、2次元コード（DPM）*3、辞書カスタマイズ | |||||
| 同時に計測できる数 | 32 | ||||||
| 位置ずれ修正 | あり（360°回転位置修正、エッジ位置修正、線形歪み補正） | ||||||
| シーン登録数 | 32*4 | ||||||
| キャリブレーション | あり | ||||||
| リトライ機能 | 単純リトライ、明るさ変動リトライ、シーン切替リトライ、レベルトリガリトライ | ||||||
| 印字品質評価 | 対応規格:ISO/IEC TR 29158（AIM DPM-1-2006）（対応コード:DataMatrix ECC200） | ||||||
| 画像撮影 | 画像処理方式 | リアルカラー | モノクロ | リアルカラー | モノクロ | リアルカラー | モノクロ |
| 画像フィルタ | ハイダイナミックレンジ機能（HDR）、前処理（カラーグレーフィルタ、平滑化弱、平滑化強、膨張、収縮、メディアン、 エッジ抽出、水平エッジ抽出、垂直エッジ抽出、エッジ強調、背景カット）、偏光フィルタ（アタッチメント）、 ホワイトバランス（カラータイプのみ）、明るさ補正 | ||||||
| 画像素子 | 1/3インチ カラーCMOS | 1/3インチ モノクロCMOS | 1/2インチ カラーCMOS | 1/2インチ モノクロCMOS | 1/2インチ カラーCMOS | 1/2インチ モノクロCMOS | |
| シャッタ機能 | 内蔵照明点灯時 1/250～1/50000s 内蔵照明消灯時 1/1～1/50000s | 内蔵照明点灯時 1/250～1/60000s 内蔵照明消灯時 1/1～1/4155s | 1/1～1/4155s | ||||
| 処理分解能 | 752×480 | 928×828 | 1280×1024 | ||||
| 部分取り込み機能 | あり（水平方向） | あり（水平方向および垂直方向） | |||||
| 画像表示 | ズームイン/ズームアウト/ズームフィット、180°回転 | ||||||
| レンズマウント | - | Cマウント | |||||
| 照明 | 照明点灯方式 | パルス点灯 | - | ||||
| 照明色 | 白色 | - | |||||
| データ ロギング 機能 | 計測結果のロギング | センサ本体:1000件（タッチファインダ使用時、SDカードの容量が許す限り保存可能） | |||||
| 画像のロギング | センサ本体:20枚（タッチファインダ使用時、SDカードの容量が許す限り保存可能） | ||||||
| 補助機能 | 統計データ、テスト計測、I/Oモニタ、パスワード機能、シミュレーションソフト、センサエラー履歴、 キャリブレーション、演算（四則演算、算出関数、三角関数、論理関数） | ||||||
| 計測のトリガ | 外部トリガ（単発、連続） 通信トリガ（イーサネット無手順（TCP）、イーサネット無手順（UDP）、 イーサネット無手順（FINS/TCP）、EtherNet/IP、PLCリンク、PROFINET） | ||||||
| 入出力 仕様 | 入力信号 | 7本 ・単発計測入力（TRIG） ・制御コマンド入力（IN0～5） | |||||
| 出力信号 | 3本 ・制御出力（BUSY） ・総合判定出力（OR） ・エラー出力（ERROR） ※出力信号3本（OUT0～2）は割り当てを変更することができます。 上記の信号に加え、以下の信号にそれぞれ割り当てることができます。 ・入力可能（READY） ・運転中（RUN） ・ストロボトリガ（STG） ・アイテム0判定（OR0）～アイテム31判定（OR31） ・演算式0判定～演算式31判定 | ||||||
| イーサネット仕様 | 100BASE-TX/10BASE-T | ||||||
| 通信機能 | イーサネット無手順（TCP）、イーサネット無手順（UDP）、イーサネット無手順（FINS/TCP）、EtherNet/IP、PLCリンク、PROFINET | ||||||
| I/O拡張 | センサデータユニット（形FQ-SDU1□）接続により可 入力11点、出力24点 | ||||||
| RS-232C | センサデータユニット（形FQ-SDU2□）接続により可 入力8点、出力7点 | ||||||
| 定格 | 電源電圧 | DC21.6V～26.4V（リップル含む） | |||||
| 消費電流 | 2.4A以下 | 0.3A以下 | |||||
| 耐環境性 | 周囲温度範囲 | 動作時:0～+40℃、保存時:-25～+65℃（ただし、氷結、結露しないこと） | |||||
| 周囲湿度範囲 | 動作時、保存時:各35～85%RH（ただし、結露しないこと） | ||||||
| 周囲雰囲気 | 腐食性ガスのないこと | ||||||
| 振動（耐久） | 10～150Hz 片振幅0.35mm X/Y/Z方向 各8分10回 | ||||||
| 衝撃（耐久） | 150m/s2 6方向（上下・左右・前後）各3回 | ||||||
| 保護構造 | IEC60529規格 IP67 （ただし、偏光フィルタアタッチメント装着時およびコネクタキャップ取り外し時は除く） | IEC60529規格 IP40 | |||||
| 材質 | センサ:PBT、PC、SUS 取付用台座:PBT 偏光フィルタアタッチメント:PBT、PC イーサネットコネクタ:耐油性ビニル混合物 I/Oコネクタ:非鉛耐熱PVC | カバー:亜鉛メッキ鋼板 t0.6 ケース:アルミダイカスト合金（ADC-12） 取付台座:ポリカABS | |||||
| 質量 | 狭視野・中視野タイプ:約160g 広視野タイプ:約150g | 約160g（台座なし）、約185g（台座あり） | |||||
| 付属品 | 偏光フィルタアタッチメント（形FQ-XF1）×1、取付用台座（形FQ-XL）×1、 取扱説明書、SYSMAC会員登録シート | 取付台座（形FQ-XLC）×1、 取り付けネジ（M3×8mm）×4、 取扱説明書、 SYSMAC会員登録シート | |||||
| LEDクラス | リスクグループ2（IEC62471） | - | |||||
*1. 読取り対象文字は、文字認識センサ形FQ2-CH（デジタルカタログp.25）と同じです。
*2. 読取り対象コードは、マルチコードリーダ形FQ-CR1（デジタルカタログp.25）と同じです。
*3. 読取り対象コードは、2次元コードリーダ形FQ-CR2（デジタルカタログp.25）と同じです。
*4. 設定によって、メモリの制約のため登録可能なシーン数が少なくなることがあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
344,117円309,705円 ( 340,676円 ) | 1日目 |
344,117円309,705円 ( 340,676円 ) | 1日目 |
344,117円309,705円 ( 340,676円 ) | 1日目 |
344,117円309,705円 ( 340,676円 ) | 1日目 |
267,560円240,804円 ( 264,884円 ) | 1日目 |
121,350円 ( 133,485円 ) | 1日目 |
186,808円 ( 205,489円 ) | 1日目 |
134,833円121,349円 ( 133,484円 ) | 1日目 |
130,201円 ( 143,221円 ) | 71日目 |
186,808円168,127円 ( 184,940円 ) | 1日目 |
301,986円271,787円 ( 298,966円 ) | 1日目 |
301,986円271,787円 ( 298,966円 ) | 1日目 |
301,986円271,787円 ( 298,966円 ) | 1日目 |
365,181円328,662円 ( 361,528円 ) | 1日目 |
301,986円271,787円 ( 298,966円 ) | 1日目 |
301,986円271,787円 ( 298,966円 ) | 1日目 |
365,181円328,662円 ( 361,528円 ) | 1日目 |
344,117円309,705円 ( 340,676円 ) | 1日目 |
407,328円366,595円 ( 403,255円 ) | 1日目 |
407,328円366,595円 ( 403,255円 ) | 1日目 |
237,362円 ( 261,098円 ) | 1日目 |
254,924円229,431円 ( 252,374円 ) | 1日目 |
278,035円 ( 305,839円 ) | 71日目 |
237,362円213,625円 ( 234,988円 ) | 1日目 |
254,924円229,431円 ( 252,374円 ) | 1日目 |
287,925円259,132円 ( 285,045円 ) | 1日目 |
詳細情報
基本情報
画像検査の標準機、これからはスマートカメラ。
【特長】
・高機能画像センサを手のひらサイズに凝縮
・検査メニューを大幅拡充
・カメラ、通信、ツール、多彩なラインナップ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
