オムロン

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体）

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体）
  • 一部SALE 2026/01/31まで
通常単価(税別)
210,390円～727,273円特別価格
税込単価
231,429円～800,000円特別価格

【特長】人の目に代わる高速・高精度な検査計測が可能です。最高の性能を引き出すユ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が8型番あります。
数量：

商品情報

外形図

標準コントローラ FH-3050

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） 標準コントローラ FH-3050外形図

FH-SC04

FH-SC12

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FH-SC04外形図
画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FH-SC12外形図

FZ-S/FZ-SC

FZ-S2M/FZ-SC2M

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FZ-S/FZ-SC外形図
画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FZ-S2M/FZ-SC2M外形図

FZ-SF/FZ-SFC

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FZ-SF/FZ-SFC外形図

FZ-SP/FZ-SPC

画像処理システム FHシリーズ 小型デジタルCCDカメラ（単体） FZ-SP/FZ-SPC外形図

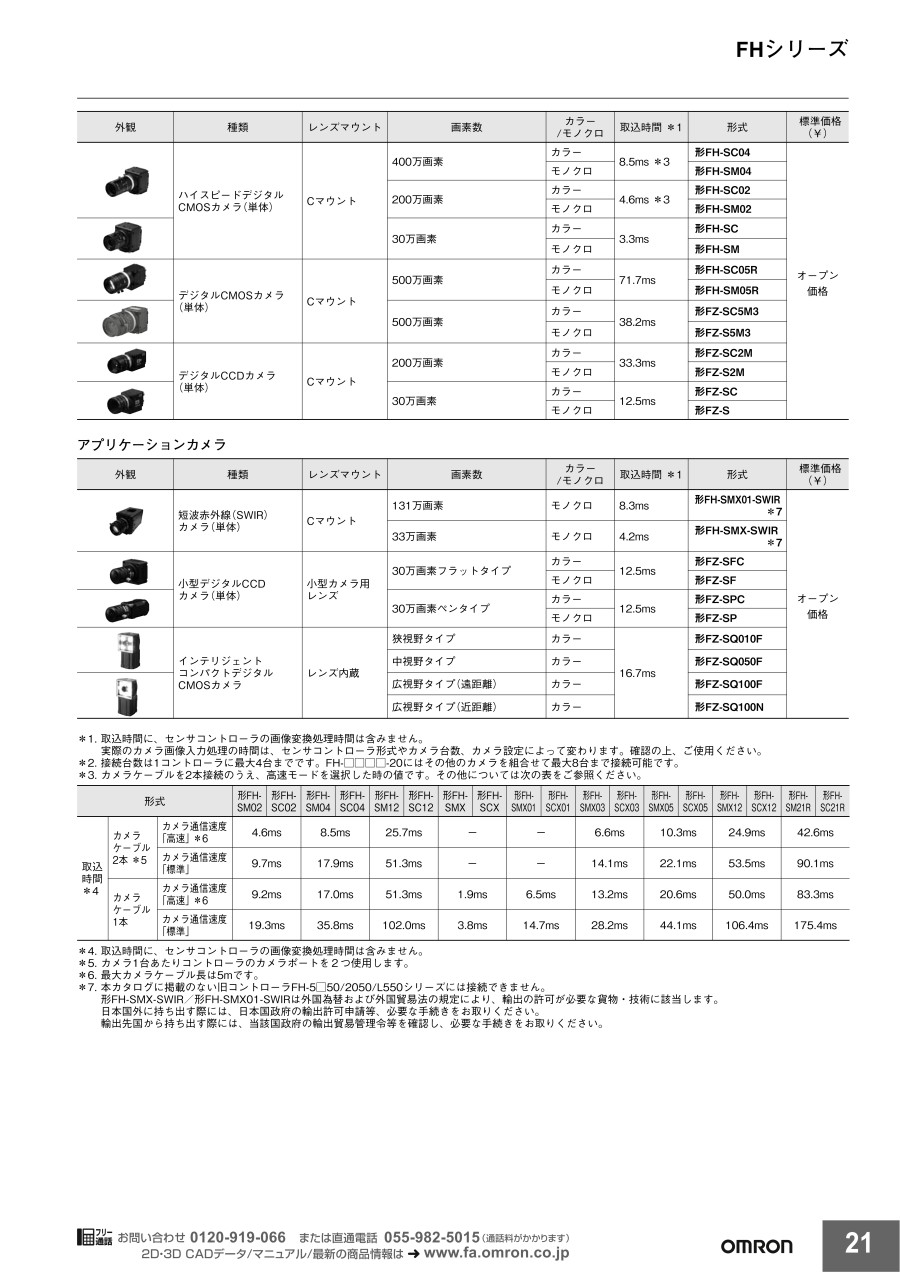

製品仕様

カメラ

型番種類レンズマウント画素数カラー/モノクロ取込時間*1
形FH-SC04ハイスピードデジタル
CMOSカメラ（単体）		Cマウント400万画素カラー8.5ms*3
形FZ-SC2MデジタルCCDカメラ
（単体）		Cマウント200万画素カラー33.3ms
形FZ-S2Mモノクロ
形FZ-SC30万画素カラー12.5ms
形FZ-Sモノクロ
形FZ-SFC小型デジタルCCD
カメラ（単体）		小型カメラ用
レンズ		30万画素フラットタイプカラー12.5ms
形FZ-SFモノクロ
形FZ-SPC30万画素ペンタイプカラー12.5ms
形FZ-SPモノクロ

*1. 取込時間に、センサコントローラの画像変換処理時間は含みません。
     実際のカメラ画像入力処理の時間は、センサコントローラ形式やカメラ台数、カメラ設定によって変わります。確認の上、ご使用ください。
*2. 接続台数は1コントローラに最大4台までです。FH-5050-20/3050-20/2050-20/1050-20にはその他のカメラを組合せて最大8台まで接続可能です。
*3. カメラケーブルを2本接続のうえ、高速モードを選択した時の値です。その他については下表をご参照ください。

標準コントローラ FH-3050

分類FH-3050シリーズ
種類標準コントローラ（4コア）
型番形FH-3050
パラレルIO極性NPN/PNP共用
主な仕様動作モード標準モード可
倍速マルチインプット可
ノンストップ調整可
複数ラインランダムトリガ可（最大8ライン）*1
並列処理可
接続可能カメラ台数2台
接続可能
カメラ		FH-Sシリーズカメラ形FH-SM21R/SC21Rを除く
FH-Sシリーズカメラ接続可
FZ-SシリーズカメラFZ-Sシリーズ全カメラ接続可
カメラI/Fオムロン独自I/F
マルチインプット枚数詳細は、デジタルカタログp.39を参照
本体メモリ画像ロギング枚数画像処理システム FH/FZ5シリーズ ユーザーズマニュアル（SDNB-719）をご覧ください。
シーン数128
UI操作マウス可（USB有線式のドライバ不要タイプ）
タッチパネル可（RS-232C/USB接続:形FH-MT12）
設定方法フロー編集で処理の流れを作成
対応言語中国語（簡体字）/中国語（繁体字）/ドイツ語/英語/フランス語/イタリア語/日本語/韓国語/
スペイン語/ベトナム語/ポーランド語
外部
インタフェース		シリアル通信RS-232C×1
Ethernet
通信		プロトコル無手順（TCP/UDP）
I/F1000BASE-T×1
EtherNet/IP通信有（ターゲット/Ethernetポート使用）
PROFINET通信・有（スレーブ/Ethernetポート使用）
・Conformance class A
EtherCAT通信有（スレーブ）EtherCAT通信仕様は、デジタルカタログ43ページをご覧ください。
パラレル I/F・1ラインモード使用時:入力12点/出力31点
・2ラインランダムトリガモード使用時:入力17点/出力37点
・3～4ラインランダムトリガモード使用時:入力14点/出力29点
・5～8ラインランダムトリガモード使用時:入力19点/出力34点
エンコーダ I/F電源:5V±5%
信号:EIA規格RS-422Aラインドライバレベル
A、B、Z相:1MHz
モニタI/FDVI-I出力（アナログRGB&DVI-Dシングルリンク）×1
USB I/FUSB2.0 host×4（バスパワー:各ポート5V/0.5A）
SD Card I/FSDHC規格×1
表示灯メイン部POWER:緑
ERROR:赤
RUN:緑
ACCESS:黄
Ethernet部NET RUN1:緑
LINK/ACT1:黄
SD Card部SD POWER:緑
SD BUSY:黄
EtherCAT部ECAT RUN:緑
LINK/ACT IN:緑
LINK/ACT OUT:緑
ECAT ERR:赤
電源電圧DC20.4V～DC26.4V
消費電流・インテリジェントコンパクトデジタル
カメラを接続する場合
・以下の照明または照明コントローラを
外部電源なしで接続する場合
-形FLV-TCC1
-形FLV-TCC4
-形FLV-TCC3HB
-形FLV-TCC1EP
-形FL-TCC1
・以下の照明または照明コントローラを
接続する場合
-形FL-TCC1PS
-形FL-MD□MC		5.0A以下
上記以外の場合4.1A以下
内蔵FAN有
使用環境周囲温度範囲動作時:0～+45℃
保存時:-20～+65℃（ただし氷結・結露しないこと）
周囲湿度範囲動作時:各35～85%RH
保存時:各35～85%RH（ただし結露なきこと）
周囲雰囲気腐食性ガスのないこと
振動耐性振動周波数 10～150Hz、片振幅 0.1mm、加速度 15m/s2
掃引時間 約8分/回、掃引数 10回、振動方向上下・左右・前後の3軸方向
衝撃耐性印加衝撃150m/s2
試験方向 上下・左右・前後、試験回数 各方向3回軸方向
耐ノイズ性ファスト
トランジェント
バースト		・DC電源
 直接注入:2kV、パルス立ち上がり:5ns、パルス幅:50ns、
バースト継続時間:15ms/0.75ms、周期:300ms、印加時間:1分間
・I/Oライン
 クランプ:1kV、パルス立ち上がり:5ns、パルス幅:50ns、
バースト継続時間:15ms/0.75ms、周期:300ms、印加時間:1分間
接地D種接地（接地抵抗100Ω以下）*2
外形外形寸法高（190mm）×幅（115mm）×奥（182.5mm）
注. 高:製品下部の足を含む
質量約3.2kg
保護構造IEC60529 規格 IP20
ケース材質カバー:亜鉛メッキ鋼板 側面:アルミ（A6063）
付属品取扱説明書:日本語/英語 各1部、Installation Instruction Manual for FH series:1部
General Compliance Information and Instructions for EU:1部
電源コネクタ（オス）形FH-XCN:1個、SYSMAC会員登録のご案内:1部
カメラケーブル用フェライトコア:2個（FH-3050、FH-1050）、
4個（FH-3050-10、FH-1050-10）、8個（FH-3050-20、FH-1050-20）

*1. CPUの性能により、FH-1050シリーズは最大2ラインまでのご使用を推奨いたします。
*2. 従来の第三種接地

型番リスト

表示件数
  • 1
    • 型番
    FZ-S
    FZ-S2M
    FZ-SC
    FZ-SC2M
    FZ-SF
    FZ-SFC
    FZ-SP
    FZ-SPC

    カラー対応

    画素数(範囲指定)

    種類

    タイプ

    カメラ接続台数

    内蔵レンズ

    出力方式

    種類

    		RoHS?最小発注数量
    白黒
    ～100万画素
    カメラ本体
    デジタルCCDカメラ（単体）
    -
    Cマウント
    -
    -
    6
    1個
    白黒
    101～300万画素
    カメラ本体
    デジタルCCDカメラ（単体）
    -
    Cマウント
    -
    -
    6
    1個
    カラー
    ～100万画素
    カメラ本体
    デジタルCCDカメラ（単体）
    -
    Cマウント
    -
    -
    6
    1個
    カラー
    101～300万画素
    カメラ本体
    デジタルCCDカメラ（単体）
    -
    Cマウント
    -
    -
    6
    1個
    白黒
    ～100万画素
    カメラ本体
    小型デジタルCCDカメラ（単体）
    -
    小型カメラ用
    -
    フラットタイプ
    6
    1個
    カラー
    ～100万画素
    カメラ本体
    小型デジタルCCDカメラ（単体）
    -
    小型カメラ用
    -
    フラットタイプ
    6
    1個
    白黒
    ～100万画素
    カメラ本体
    小型デジタルCCDカメラ（単体）
    -
    小型カメラ用
    -
    ペンタイプ
    6
    1個
    カラー
    ～100万画素
    カメラ本体
    小型デジタルCCDカメラ（単体）
    -
    小型カメラ用
    -
    ペンタイプ
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    210,390円
    ( 231,429円 )
    1日目
    727,273円654,545円
    ( 720,000円 )
    1日目
    210,390円189,351円
    ( 208,286円 )
    1日目
    727,273円654,545円
    ( 720,000円 )
    1日目
    454,546円409,091円
    ( 450,000円 )
    1日目
    454,546円409,091円
    ( 450,000円 )
    1日目
    454,546円409,091円
    ( 450,000円 )
    1日目
    454,546円409,091円
    ( 450,000円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】人の目に代わる高速・高精度な検査計測が可能です。最高の性能を引き出すユーザビリティです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
