メカニカル部品技術窓口
スライドベース
- 通常単価(税別)
- 3,064円～18,923円
- 税込単価
- 3,370円～20,815円
【特長】適用電動機枠番号63M～225M・90L～200L・225Sがあり概略...
詳細情報を確認するご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が7型番あります。
商品情報

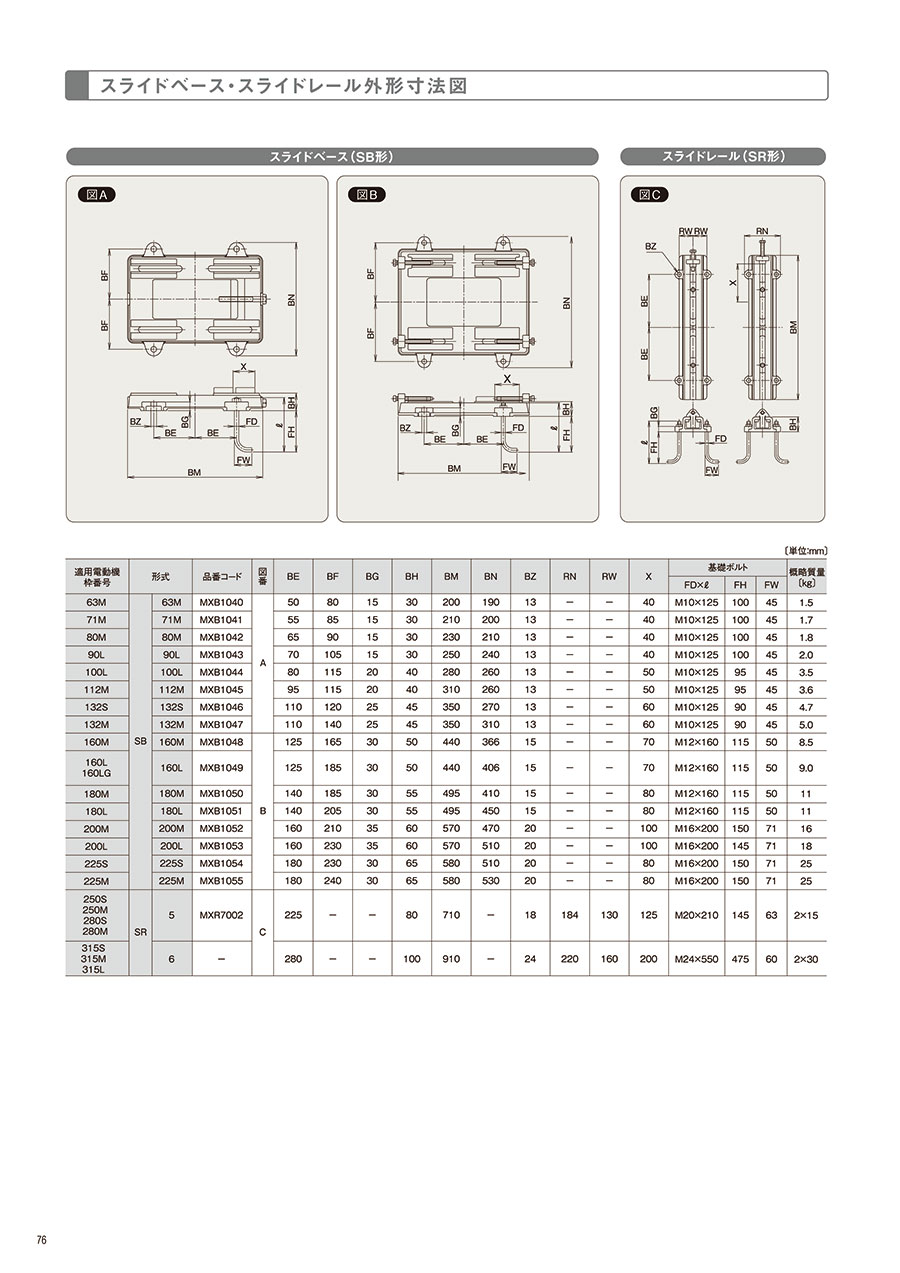

外形図
図A
図B
規格表
単位：mm
| 型番 | 適用電動機 枠番号 | 図番 | BE | BF | BG | BH | BM | BN | BZ | X | 基礎ボルト | 概略質量 （kg） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FD×l | FH | FW | |||||||||||||
| SB | 63M | 63M | A | 50 | 80 | 15 | 30 | 200 | 190 | 13 | 40 | M10×125 | 100 | 45 | 1.5 |
| 71M | 71M | 55 | 85 | 15 | 30 | 210 | 200 | 13 | 40 | M10×125 | 100 | 45 | 1.7 | ||
| 80M | 80M | 65 | 90 | 15 | 30 | 230 | 210 | 13 | 40 | M10×125 | 100 | 45 | 1.8 | ||
| 90L | 90L | 70 | 105 | 15 | 30 | 250 | 240 | 13 | 40 | M10×125 | 100 | 45 | 2.0 | ||
| 100L | 100L | 80 | 115 | 20 | 40 | 280 | 260 | 13 | 50 | M10×125 | 95 | 45 | 3.5 | ||
| 112M | 112M | 95 | 115 | 20 | 40 | 310 | 260 | 13 | 50 | M10×125 | 95 | 45 | 3.6 | ||
| 132M | 132M | 110 | 140 | 25 | 45 | 350 | 310 | 13 | 60 | M10×125 | 90 | 45 | 5.0 | ||
| 160M | 160M | B | 125 | 165 | 30 | 50 | 440 | 366 | 15 | 70 | M12×160 | 115 | 50 | 8.5 | |
| 160L | 160L 160LG | 125 | 185 | 30 | 50 | 440 | 406 | 15 | 70 | M12×160 | 115 | 50 | 9.0 | ||
| 180M | 180M | 140 | 185 | 30 | 55 | 495 | 410 | 15 | 80 | M12×160 | 115 | 50 | 11 | ||
| 180L | 180L | 140 | 205 | 30 | 55 | 495 | 450 | 15 | 80 | M12×160 | 115 | 50 | 11 | ||
| 200M | 200M | 160 | 210 | 35 | 60 | 570 | 470 | 20 | 100 | M16×200 | 150 | 71 | 16 | ||
| 200L | 200L | 160 | 230 | 35 | 60 | 570 | 510 | 20 | 100 | M16×200 | 145 | 71 | 18 | ||
| 225S | 225S | 180 | 230 | 30 | 65 | 580 | 510 | 20 | 80 | M16×200 | 150 | 71 | 25 | ||
| 225M | 225M | 180 | 240 | 30 | 65 | 580 | 530 | 20 | 80 | M16×200 | 150 | 71 | 25 | ||
詳細情報
基本情報
【特長】適用電動機枠番号63M～225M・90L～200L・225Sがあり概略質量が1.5kg～25kgの汎用モータ スライドベースです。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
