食品製造工程向け スピードコントローラ 中口径タイプ SC1-FP1シリーズ
- 通常単価(税別)
- 1,930円～2,026円
- 税込単価
- 2,123円～2,229円
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使...
詳細情報を確認する商品情報
製品仕様
| 項目 | SC1-6 | SC1-8 | SC1-10 | SC1-15 | |
|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||
| 最高使用圧力 MPa | 1.0 | ||||
| 最低使用圧力 MPa | 0.05 | ||||
| 耐圧力 MPa | 1.5 | ||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注2）（耐熱・オゾン対応仕様は5℃～120℃） | ||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと）（耐熱・オゾン対応仕様は5℃～120℃） | ||||
| 接続口径 Rc | 1/8 | 1/4 | 3/8 | 1/2 | |
| 質量 g | 100 | 95 | 205 | 195 | |
| 適用シリンダチューブ内径 mm | φ20～φ50 | φ32～φ75 | φ50～φ140 | φ80～φ160 | |
| ニードル回転数 | 10 | 10 | 10 | 10 | |
| 自由流れ | 流量 L/min（ANR） | 730 | 930 | 2,600 | 2,900 |
| 有効断面積mm2 | 11 | 14 | 39 | 43 | |
| 制御流れ | 流量 L/min（ANR） | 530 | 870 | 1,500 | 2,400 |
| 有効断面積mm2 | 8 | 13 | 22 | 36 | |
注1:流量は圧力0.5MPa時の大気圧換算値です。
注2:エアー質（露点）によっては断熱膨張で凍結する恐れがあります。
内部構造
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ニードル | 黄銅 | 6 | Oリング | ニトリルゴム |
| 2 | E形止め輪 | 鋼 | 7 | ガスケット | ニトリルゴム |
| 3 | つまみ | 亜鉛ダイカスト | 8 | ボディ | アルミダイカスト |
| 4 | ニードルガイド | アルミダイカスト | 9 | バネ | ステンレス鋼 |
| 5 | ロックナット | 亜鉛ダイカスト | 10 | 弁シート | 黄銅・ニトリルゴム |
選定サポート情報
注文例
性質性能情報・試験情報
流量特性
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,930円 ( 2,123円 ) | 7日目 |
2,026円 ( 2,229円 ) | 7日目 |
2,015円 ( 2,217円 ) | 7日目 |
2,015円 ( 2,217円 ) | 7日目 |
詳細情報
基本情報
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用で汚染不安を解消。中口径タイプのスピードコントローラ。
【特長】
・メーターイン、メーターアウトとして使用可能。
・Rc1/8、Rc1/4、Rc3/8、Rc1/2口径に使用するインラインスピコン。
・軽量で配管したまま分解が可能。
【用途】
・ニードルの回転で流量を調整しアクチュエータ、シリンダ等の開閉スピードや速度を調整。

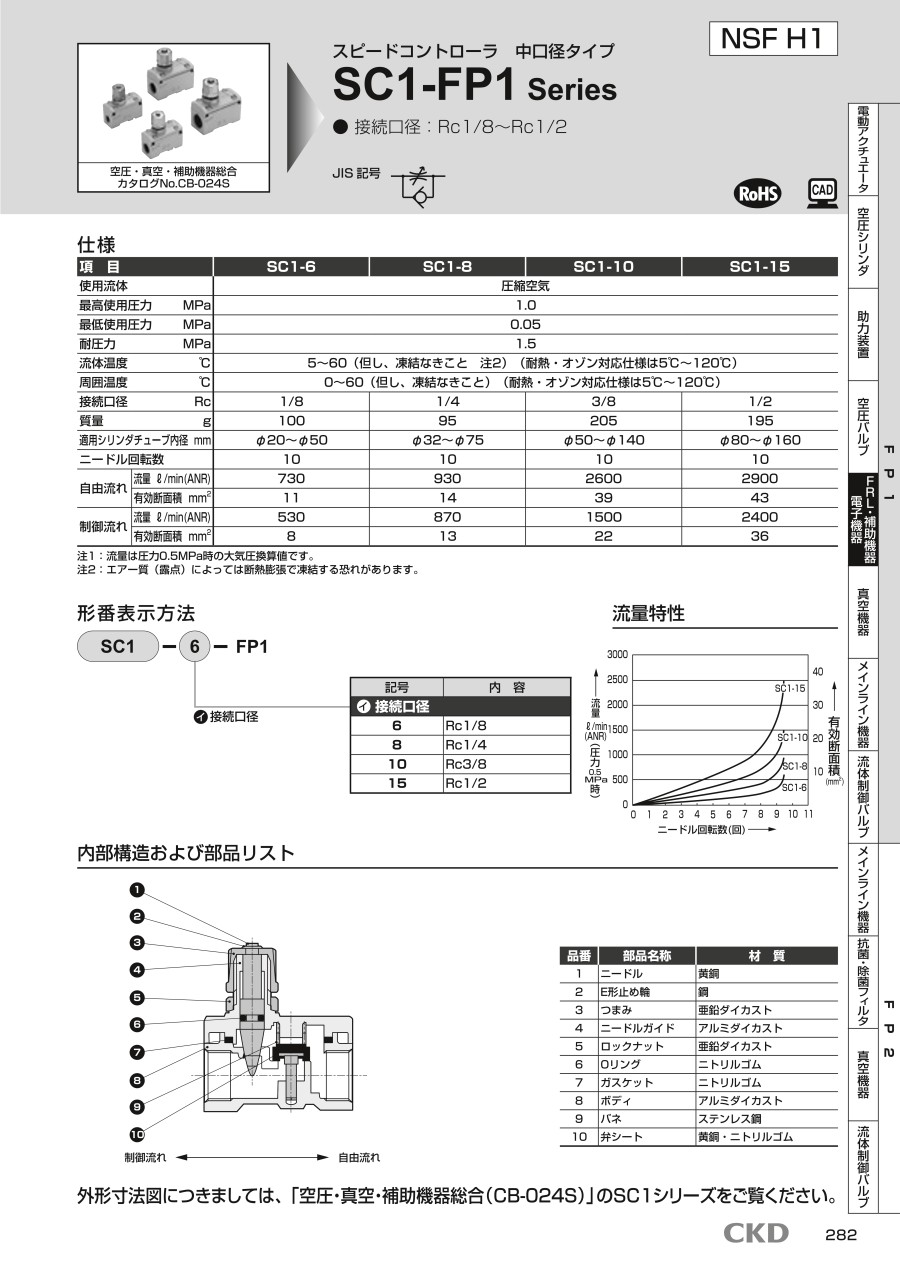

カタログ
