食品工程向け スピードコントローラ エルボタイプ・ワンタッチ継手付【1～10個入り】
- 通常単価(税別)
- 1,333円～2,824円
- 税込単価
- 1,466円～3,106円
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使...
詳細情報を確認する- 本体形状
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- ポリブチレンテレフタレート
- ねじ部材質
- 黄銅
- ツマミの種類
- マイナスドライバ溝付
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0.05::1
- 流量特性
- 標準タイプ
- 使用流体
- 空気
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

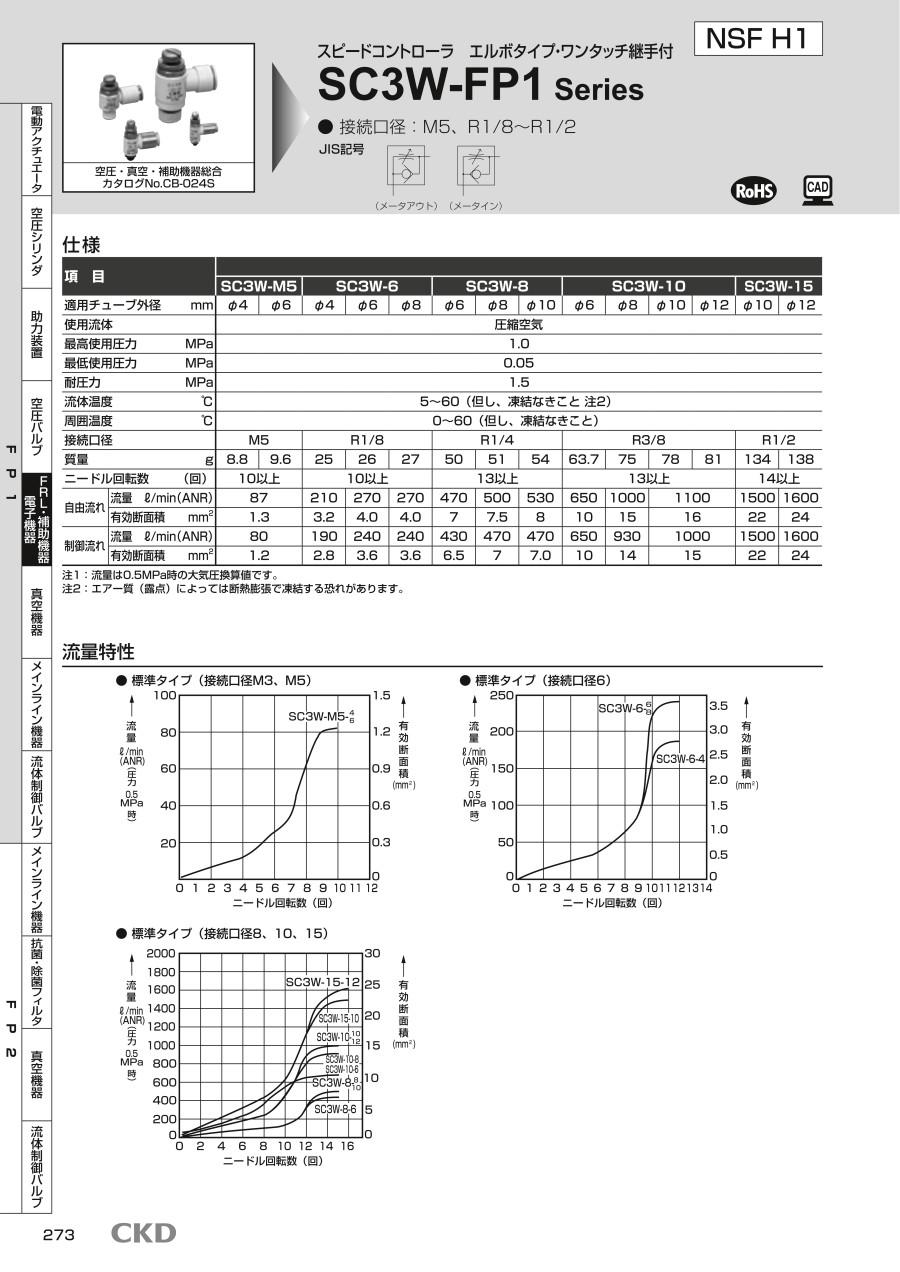

商品仕様
製品仕様
製品仕様
| 型番 | SC3W-M5 | SC3W-6 | SC3W-8 | SC3W-10 | SC3W-15 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 mm | φ4 | φ6 | φ4 | φ6 | φ8 | φ6 | φ8 | φ10 | φ6 | φ8 | φ10 | φ12 | φ10 | φ12 | |
| 使用流体 | 圧縮空気 | ||||||||||||||
| 最高使用圧力 MPa | 1.0 | ||||||||||||||
| 最低使用圧力 MPa | 0.05 | ||||||||||||||
| 耐圧力 MPa | 1.5 | ||||||||||||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注2） | ||||||||||||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | ||||||||||||||
| 接続口径 | M5 | R1/8 | R1/4 | R3/8 | R1/2 | ||||||||||
| 質量 g | 8.8 | 9.6 | 25 | 26 | 27 | 50 | 51 | 54 | 63.7 | 75 | 78 | 81 | 134 | 138 | |
| ニードル回転数 （回） | 10以上 | 10以上 | 13以上 | 13以上 | 14以上 | ||||||||||
| 自由流れ | 流量 L/min（ANR） | 87 | 210 | 270 | 270 | 470 | 500 | 530 | 650 | 1,000 | 1,100 | 1,500 | 1,600 | ||
| 有効断面積 mm2 | 1.3 | 3.2 | 4.0 | 4.0 | 7 | 7.5 | 8 | 10 | 15 | 16 | 22 | 24 | |||
| 制御流れ | 流量 L/min（ANR） | 80 | 190 | 240 | 240 | 430 | 470 | 470 | 650 | 930 | 1,000 | 1,500 | 1,600 | ||
| 有効断面積 mm2 | 1.2 | 2.8 | 3.6 | 3.6 | 6.5 | 7 | 7.0 | 10 | 14 | 15 | 22 | 24 | |||
注1：流量は0.5MPa時の大気圧換算値です。
注2：エアー質（露点）によっては断熱膨張で凍結する恐れがあります。
内部構造および部品リスト
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | ツマミ | 黄銅 | |
| 2 | ロックナット | 黄銅 | |
| 3 | グランドナット | 黄銅 | |
| 4 | ニードル | ステンレス | |
| 5 | 回転軸 | 黄銅 | |
| 6 | Oリング | ニトリルゴム | |
| 7 | Oリング | ニトリルゴム | |
| 8 | パッキン | 水素化ニトリルゴム | |
| 9 | 回転体 | ポリブチレンテレフタレート（難燃性樹脂※2） | |
| 10 | Oリング | ニトリルゴム | |
| 11 | ガスケット | 鋼+ニトリルゴム（M5のみ） | |
| 12 | パッキン | ニトリルゴム | |
| 13 | チャック | ステンレス | |
| 14 | チャックホルダ | M5 | 黄銅 |
| R1/8～ | ポリエーテルイミド | ||
| 15 | アウターリング | 黄銅 | |
| 16 | プッシュリング | ポリブチレンテレフタレート（難燃性樹脂※2） | |
| 17 | 継手本体 | 銅合金 | |
| 18 | チェック部 | 黄銅 | |
| 19 | シール剤 | フッ素系樹脂 | |
※1：黄銅部品は全て無電解ニッケルメッキ付
※2：UL94規格V-0相当
商品特長詳細
流量特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,573円 ( 1,730円 ) | 5日目 |
1,762円 ( 1,938円 ) | 3日目 |
1,573円 ( 1,730円 ) | 4日目 |
1,573円 ( 1,730円 ) | 5日目 |
1,573円 ( 1,730円 ) | 4日目 |
1,861円 ( 2,047円 ) | 5日目 |
1,861円 ( 2,047円 ) | 4日目 |
1,773円 ( 1,950円 ) | 5日目 |
1,773円 ( 1,950円 ) | 4日目 |
1,773円 ( 1,950円 ) | 5日目 |
2,417円 ( 2,659円 ) | 5日目 |
2,417円 ( 2,659円 ) | 5日目 |
2,158円 ( 2,374円 ) | 5日目 |
2,158円 ( 2,374円 ) | 5日目 |
2,158円 ( 2,374円 ) | 4日目 |
2,158円 ( 2,374円 ) | 5日目 |
2,824円 ( 3,106円 ) | 5日目 |
2,401円 ( 2,641円 ) | 5日目 |
1,333円 ( 1,466円 ) | 5日目 |
1,333円 ( 1,466円 ) | 5日目 |
1,399円 ( 1,539円 ) | 5日目 |
詳細情報
基本情報
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用で汚染不安を解消。ワンタッチ管継手付エルボタイプのスピードコントローラ。
【特長】
・スピコンとして使用。
・メーターイン、メーターアウトを用意。
・汎用エルボタイプ。
・標準タイプと低速タイプを用意。
・標準で黄銅部品は無電解ニッケルメッキ。難燃性樹脂を採用。
【用途】
・ニードルの回転で流量調整しシリンダ、シリンダバルブ、サニタリーバルブ等の開閉スピードや速度を調整。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
