食品製造工程向け ブロックバルブ FPV-FP1シリーズ
- 通常単価(税別)
- 3,907円～7,721円
- 税込単価
- 4,298円～8,493円
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使...
詳細情報を確認する未確定：候補が6型番あります。
商品仕様
製品仕様
製品仕様
| 型番 | FPV-M5 | FPV-6A | FPV-8A | FPV-10A | FPV-15A | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | M5 | R1/8 | R1/4 | R3/8 | R1/2 | |||||
| メイン側適用チューブ外径 | φ6 | φ6 | φ8 | φ6 | φ8 | φ8 | φ10 | φ10 | φ12 | |
| パイロット側適用チューブ外径 | φ4 | φ4 | φ4 | φ4 | ||||||
| 使用流体 | 圧縮空気 | |||||||||
| 最高使用圧力 MPa | 1.0 | |||||||||
| 最低使用圧力 MPa | 0 | |||||||||
| 耐圧力 MPa | 1.5 | |||||||||
| パイロット圧力 MPa | グラフ参照 | |||||||||
| 流体温度 ℃ | 5～60 | |||||||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | |||||||||
| 質量 g | 28 | 26 | 50 | 51 | 90 | 93 | 143 | 145 | ||
| 有効断面積 mm2 | 1.3 | 5 | 10 | 17 | 27 | |||||

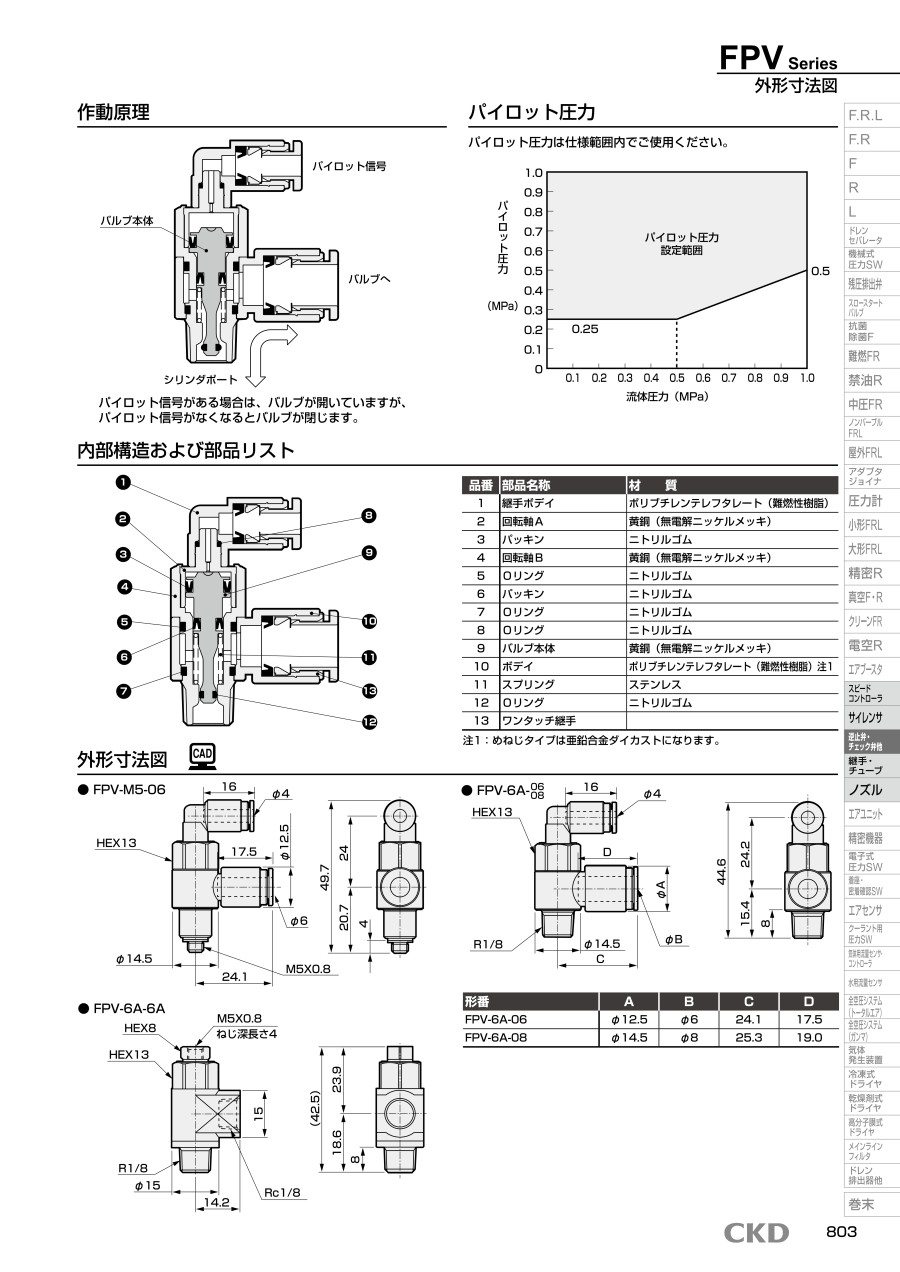

内部構造および部品リスト
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 継手ボデイ | ポリブチレンテレフタレート（難燃性樹脂） |
| 2 | 回転軸A | 黄銅（無電解ニッケルメッキ） |
| 3 | パッキン | ニトリルゴム |
| 4 | 回転軸B | 黄銅（無電解ニッケルメッキ） |
| 5 | Oリング | ニトリルゴム |
| 6 | パッキン | ニトリルゴム |
| 7 | Oリング | ニトリルゴム |
| 8 | Oリング | ニトリルゴム |
| 9 | バルブ本体 | 黄銅（無電解ニッケルメッキ） |
| 10 | ボデイ | ポリブチレンテレフタレート（難燃性樹脂）注1 |
| 11 | スプリング | ステンレス |
| 12 | Oリング | ニトリルゴム |
| 13 | ワンタッチ継手 | - |
使用例
シリンダの落下防止回路に使用
シリンダの中間停止回路に使用
商品特長詳細
作動原理
パイロット信号がある場合は、バルブが開いていますが、パイロット信号がなくなるとバルブが閉じます。
パイロット圧力
パイロット圧力は仕様範囲内でご使用ください。
特性は標準と異なりますのでご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,334円 ( 4,767円 ) | 69日目 |
4,334円 ( 4,767円 ) | 69日目 |
5,760円 ( 6,336円 ) | 69日目 |
7,721円 ( 8,493円 ) | 69日目 |
7,721円 ( 8,493円 ) | 70日目 |
3,907円 ( 4,298円 ) | 69日目 |
詳細情報
基本情報
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用で汚染不安を解消。
【特長】
・シリンダの落下防止、中間停止に最適なコンパクトバルブです。
・小型、軽量。
・豊富な口径バリエーション。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
