スマートファイバアンプ E3NX-MA
- 通常単価(税別)
- 21,485円～24,164円
- 税込単価
- 23,634円～26,580円
1台2チャンネルで設置スペース1/2、装置・制御盤の小型化を実現。【特長】・一...
詳細情報を確認する- 種類
- ファイバーセンサ
- アンプ 種類
- 分離型（アンプ単体）
- 応答時間 (ms)
- 1（標準モード）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
外形図
コード引き出しタイプ
省配線コネクタタイプ
センサ通信ユニット用コネクタタイプ
製品仕様
定格/性能
| 項目 | NPN出力 | 形E3NX-MA11 | 形E3NX-MA6 | 形E3NX-MA0 |
|---|---|---|---|---|
| PNP出力 | 形E3NX-MA41 | 形E3NX-MA8 | ||
| 接続方式 | コード引き出し | 省配線コネクタ | センサ通信ユニット用コネクタ | |
| タイプ | 標準タイプ | センサ通信ユニット用 | ||
| 入出力 | 出力 | 2出力 | -*1 | |
| 外部入力 | - | - | ||
| 光源（発光波長） | 赤色4元素発光ダイオード（625nm） | |||
| 電源電圧 | DC10～30V リップル（p-p）10%含む | センサ通信ユニットを通して コネクタより供給 | ||
| 消費電力*2 | 電源電圧24V時 通常モード:960mW以下（消費電流40mA以下） エコ機能ON:770mW以下（消費電流32mA以下） エコ機能LO:870mW以下（消費電流36mA以下） | |||
| 制御出力 | 負荷電源電圧:DC30V以下、オープンコレクタ出力形 （NPN/PNP出力 形式によって異なります） 負荷電流:1～3台連結時100mA以下、4台以上連結時20mA以下 （残留電圧 負荷電流10mA未満:1V以下 負荷電流10～100mA:2V以下） オフ状態電流:0.1mA以下 | - | ||
| 表示灯 | 7セグディスプレイ（サブデジタル表示:緑色+メインデジタル表示:白色） 表示方向:通常/反転表示切替可能 OUT表示灯（橙色）、L/D表示灯（橙色）、ST表示灯（青色）、DPC表示灯（緑色）、OUT選択表示灯（橙色） | |||
| 保護回路 | 電源逆接保護、出力短絡保護、出力逆接続保護 | 電源逆接続保護、 出力短絡保護 | ||
| 応答時間 | 最速モード（SHS） | 動作・復帰:各100μs | ||
| 高速モード（HS） | 動作・復帰:各450μs | |||
| 標準モード（Stnd） | 動作・復帰:各1ms | |||
| ギガパワーモード （GIGA） | 動作・復帰:各16ms | |||
| 感度調整 | スマートチューニング【2点チューニング/フルオートチューニング/位置決めチューニング/最大感度チューニング/ パワーチューニング/パーセントチューニング（-99%～+99%）】またはマニュアル調整 | |||
| 最大連結台数 | 30台 | 形E3NW-ECT使用時30台*3 形E3NW-CCL使用時16台 | ||
| 相互干渉防止台数*4 | 9台 注.検出機能を最速モード（SHS）に選択した場合は、相互干渉防止機能は無効となります。 | |||
*1.2つのセンサ出力がネットワークを通してPLCに割り付きます。
PLCのネットワーク経由での操作により、各種設定変更・検出値読み出しが可能です。
*2.消費電力
電源電圧10V-30V時
通常モード:1080mW以下（電源電圧30V時 消費電流36mA以下/電源電圧10V時 消費電流75mA以下）
エコ機能ON:840mW以下（電源電圧30V時 消費電流28mA以下/電源電圧10V時 消費電流55mA以下）
エコ機能LO:960mW以下（電源電圧30V時 消費電流32mA以下/電源電圧10V時 消費電流65mA以下）
*3.オムロンNJシリーズと接続した場合。
*4.チューニングしても台数に変更はありません。
形E3NX、形E3NCの相互干渉防止台数のうち最も少ない台数となります。各形式の相互干渉防止台数と応答速度を確認してください。
| 項目 | NPN出力 | 形E3NX-MA11 | 形E3NX-MA6 | 形E3NX-MAO |
|---|---|---|---|---|
| PNP出力 | 形E3NX-MA41 | 形E3NX-MA8 | ||
| 接続方式 | コード引き出し | 省配線コネクタ | センサ通信ユニット用コネクタ | |
| タイプ | 標準タイプ | センサ通信ユニット用 | ||
| 機能 | オートパワー コントロール（APC） | あり（常時有効） | ||
| ダイナミック パワーコントロール （DPC） | あり | |||
| タイマ | タイマ機能無効/オフディレイ/オンディレイ/ワンショット/オンオフディレイから選択可能1ms～9999ms | |||
| ゼロリセット | マイナス表示可能（しきい値もシフトします） | |||
| 設定リセット*5 | イニシャルリセット（工場出荷時の状態）/ユーザリセット（セーブした状態）から選択可能 | |||
| エコモード | OFF（デジタル表示点灯）/ECO ON（デジタル表示消灯）/ECO LO（デジタル表示暗点灯）から選択可能 | |||
| バンク切替設定 | BANK1～4から選択可能 | |||
| パワーチューニング 設定 | ON/OFFから選択可能 | |||
| 出力1設定 | 通常検出モード、エリア検出モードから選択可能 | |||
| 出力2設定 | 通常検出モード、AND出力モード、OR出力モード、XOR出力モード、GAP出力モード、 立ち上がり同期モード、立ち下がり同期モード、エリア検出モードから選択可能 | |||
| ヒス幅設定 | 標準設定もしくはユーザ設定から選択可能、ユーザ設定の場合、ヒス幅0～9999まで設定可能 | |||
| 使用周囲照度 | 受光面照度 白熱ランプ:20,000lx以下、太陽光:30,000lx以下 | |||
| 周囲温度範囲*6 | 動作時: 1～2台連結時:-25℃～+55℃、 3～10台連結時:-25℃～+50℃、 11～16台連結時:-25℃～+45℃、 17～30台連結時:-25℃～+40℃ 保存時:-30～+70℃ （ただし、氷結、結露しないこと） | 動作時: 1～2台連結時:0～+55℃、 3～10台連結時:0℃～+50℃、 11～16台連結時:0℃～+45℃、 17～30台連結時:0℃～+40℃ 保存時:-30℃～+70℃ （ただし、氷結、結露しないこと） | ||
| 周囲湿度範囲 | 動作時・保存時:上記周囲温度範囲にで、各35～85%RH（ただし、結露しないこと） | |||
| 高度 | 2,000m以下 | |||
| 設置環境 | 汚染度3 | |||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |||
| 耐電圧 | AC1,000V 50/60Hz 1min | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向3回 | 150m/s2 X、Y、Z各方向3回 | ||
| 保護構造 | IEC規格 IP50 | |||
| 質量（梱包状態/本体のみ） | 約115g/約75g | 約60g/約20g | 約65g/約25g | |
| 材質 | ケース | ポリカーボネート（PC） | ||
| カバー | ポリカーボネート（PC） | |||
| コード | 塩化ビニル（PVC） | |||
| 付属品 | 取扱説明書 | |||
*5.BANKはユーザリセットにてリセット、ならびにユーザセーブにてセーブされません。
*6.連結台数が11台以上の場合、周囲温度範囲が50℃未満となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,686円 ( 23,855円 ) | 1日目 |
23,581円 ( 25,939円 ) | 1日目 |
21,485円 ( 23,634円 ) | 1日目 |
24,164円 ( 26,580円 ) | 在庫品1日目当日出荷可能 |
21,748円 ( 23,923円 ) | 1日目 |
詳細情報
基本情報
1台2チャンネルで設置スペース1/2、装置・制御盤の小型化を実現。
【特長】
・一般的なファイバアンプのサイズに2台分の機能を搭載。装置や制御盤の小型化に貢献
・透明体から低反射ワークまで2チャンネルでも、超安定検出が可能な基本性能
・簡単に光量としきい値を自動設定
・省配線コネクタタイプで配線工数削減
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

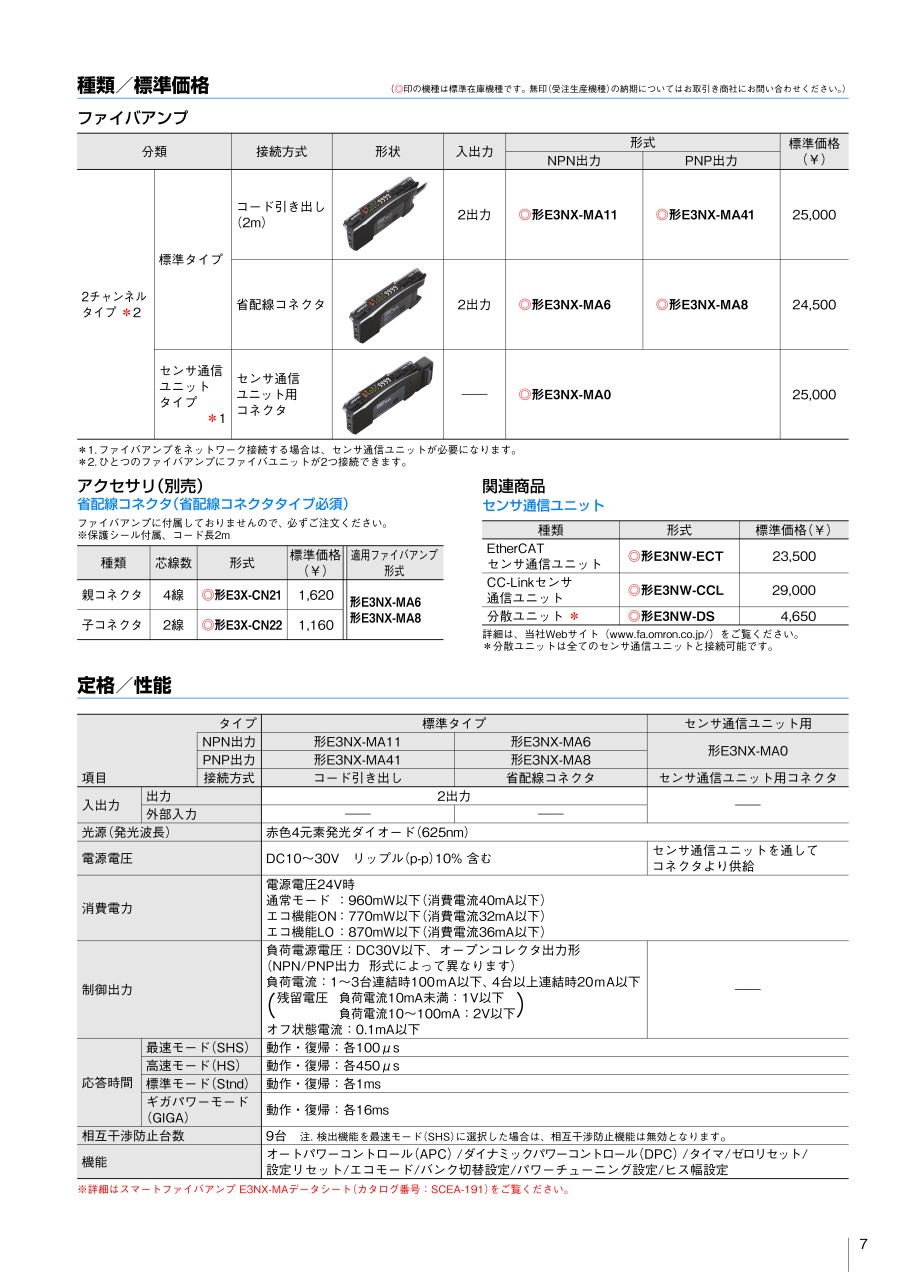

カタログ
