オムロン

サーマック温度調節器 【E5CB】

サーマック温度調節器 【E5CB】
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
11,899円特別価格
税込単価
13,089円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

温度調節器（デジタル調節計）オプション

オムロン

温度調節器（デジタル調節計）オプション
4.6
通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

温度調節器（デジタル調節計） E5CC

オムロン

温度調節器（デジタル調節計） E5CC
4.7
通常価格(税別)： 15,410円 (税込価格：16,951円)

通常出荷日：在庫品1日目

ヒータ制御に最適、最高の制御性能が驚きの低価格で！【特長】・文字高さ約16mm...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

サーマック温度調節器 【E5CB】 外形図
  • 圧着端子サイズ:M3.5
  • 端子カバー（別売）（形式 形E53-COV19）
  • USB-シリアル変換ケーブル（別売）（形式 形E58-CIFQ2）

製品仕様

定格/性能

定格

電源電圧AC100～240V 50/60Hz、AC24V 50/60Hz、DC24V
許容電圧変動範囲定格電圧の85～110%
消費電力約3.5VA（AC100～240V）
約3.5VA（AC 24V）
約2.5W（DC24V）
センサタイプ熱電対:K、J、T、R、S（JIS C 1602-1995、IEC60584-1）
白金測温抵抗体:Pt100（JIS C 1604-1997、IEC60751）
制御出力リレー出力AC250V 3A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA
電圧出力（SSR駆動用）出力電圧 DC12V+25%/-15% 最大負荷電流 21mA
警報出力リレー出力AC250V 1A（抵抗負荷）
制御方式2自由度 PIDまたは ON/OFF
設定方式前面キーによるデジタル設定
指示方式7セグメントデジタル表示および単発光表示
文字高さ PV:16.2mm
その他の機能温度入力補正、ラン/ストップ、プロテクト機能等
使用周囲温度-10～+55℃（ただし、結露または氷結しないこと） /3年保証時:-10～+50℃
使用周囲湿度相対湿度 25～85%
保存温度-25～+65℃（ただし、結露または氷結しないこと）

性能

指示精度熱電対:*1 （指示値の±0.5%または±1℃の大きい方）±1ディジィット以下
白金測温抵抗体:（指示値の±0.5%または±1℃の大きい方）±1ディジィット以下
温度の影響 *2熱電対入力（R、S）:（±1%PVあるいは±10℃の大きい方）±1ディジィット以下
熱電対入力（K、J、T）:（±1%PVあるいは±4℃の大きい方）±1ディジィット以下
白金測温抵抗体入力:（±1%PVあるいは±2℃の大きい方）±1ディジィット以下
電圧の影響 *2
電磁妨害の影響（EN61326-1による）
調節感度0.1～999.9℃または°F（0.1℃または°F単位）
比例帯（P）0.1～999.9℃または°F（0.1℃または°F単位）
積分時間（I）0～3999s（1s単位）
微分時間（D）0～3999s（1s単位）
制御周期0.5、1～99s（1s単位）
警報設定範囲-1999～9999（小数点位置は入力種別による）
入力サンプリング周期250ms
信号源抵抗の影響熱電対:0.1℃/Ω以下（100Ω以下）、白金測温抵抗体:0.6℃/Ω以下（10Ω以下） *3
絶縁抵抗20MΩ以上（DC500Vメガにて）
耐電圧AC2,300V 50または60Hz 1min（異極充電部端子）
振動誤動作10～55Hz 20m/s2 3軸方向 10min
耐久10～55Hz 20m/s2 3軸方向 2h
衝撃誤動作200m/s2 3軸方向 各3回
耐久300m/s2 3軸方向 各3回
質量本体:約100g 取りつけ具:約10g
保護構造前面:IP66、リアケース:IP20、端子部:IP00
メモリ保護不揮発性メモリ（書込回数:10万回）
規格認証規格UL61010-1、CSA C22.2 No.1010-1
適合規格EN61326、EN61010-1、IEC61010-1、VDE0106、
Part100（フィンガープロテクション）端子カバー装着時
EMC指令EMI EN61326-1 *4
放射妨害電界強度 EN55011 Group1 classA
雑音端子電圧 EN55011 Group1 classA
EMS EN61326-1 *4
静電気放電イミュニティ EN61000-4-2
電磁界強度イミュニティ EN61000-4-3
バーストノイズイミュニティ EN61000-4-4
伝導性妨害イミュニティ EN61000-4-6
サージイミュニティ EN61000-4-5
電圧ディップ/電断イミュニティ EN61000-4-11

*1. K、Tの-100℃以下は±2℃±1ディジット以下。R、Sの200℃以下は±3℃±1ディジット以下。
*2. 条件:周囲温度:-10℃～23℃～55℃ 電圧範囲:定格電圧の-15～±10%
*3. RとSセンサは、0.2℃/Ω以下（100Ω以下）。
*4. 工業用電磁環境（EN/IEC61326-1 第2表）

仕様

型番サイズ電源電圧センサタイプ警報出力制御出力
形E5CB-R1TC形E5CB
48×48mm		AC100～240V熱電対1リレー出力
形E5CB-R1P白金測温抵抗体
形E5CB-Q1TC熱電対電圧出力（SSR駆動用）
形E5CB-Q1P白金測温抵抗体
形E5CB-R1TCDAC/DC24V熱電対リレー出力
形E5CB-R1PD白金測温抵抗体
形E5CB-Q1TCD熱電対電圧出力（SSR駆動用）
形E5CB-Q1PD白金測温抵抗体

選定サポート情報

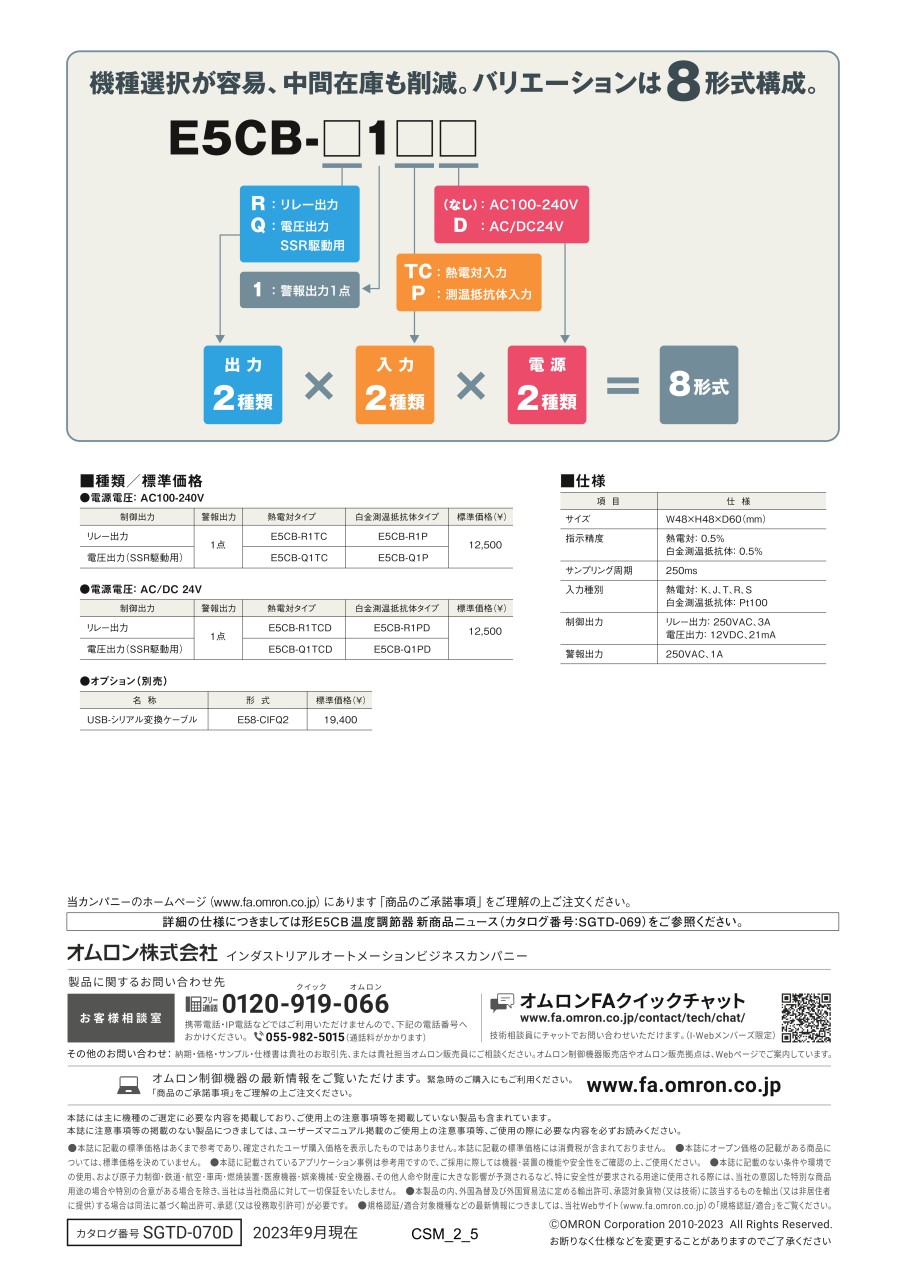

注文例

サーマック温度調節器 【E5CB】 注文例

型番リスト

表示件数
  • 1
    • 型番
    E5CB-Q1P AC100-240
    E5CB-Q1PD AC/DC24
    E5CB-Q1TC AC100-240
    E5CB-Q1TCD AC/DC24
    E5CB-R1P AC100-240
    E5CB-R1PD AC/DC24
    E5CB-R1TC AC100-240
    E5CB-R1TCD AC/DC24

    入力方式

    制御出力

    電源電圧

    (V)

    制御出力1

    		最小発注数量
    白金測温抵抗体
    電圧パルス
    AC100～240V
    電圧出力（SSR駆動用）
    1個
    白金測温抵抗体
    電圧パルス
    AC/DC24V
    電圧出力（SSR駆動用）
    1個
    熱電対
    電圧パルス
    AC100～240V
    電圧出力（SSR駆動用）
    1個
    熱電対
    電圧パルス
    AC/DC24V
    電圧出力（SSR駆動用）
    1個
    白金測温抵抗体
    リレー接点出力
    AC100～240V
    リレー出力
    1個
    白金測温抵抗体
    リレー接点出力
    AC/DC24V
    リレー出力
    1個
    熱電対
    リレー接点出力
    AC100～240V
    リレー出力
    1個
    熱電対
    リレー接点出力
    AC/DC24V
    リレー出力
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円
    ( 13,089円 )
    1日目
    11,899円
    ( 13,089円 )
    在庫品1日目当日出荷可能
    11,899円9,876円
    ( 10,864円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ヒータ制御に最適、最高の制御性能が驚きの低価格で！
    【特長】
    ・文字高さ約16mmで見やすさ向上
    ・首下寸法60mm
    ・パラメータを絞込み、簡単設定
    ・サンプリング周期250ms

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    サーマック温度調節器 【E5CB】のレビュー
    4.8平均満足度：4.85件のレビュー
    油温管理
    4
    満足度：4.02019/09/12
    機能，値段大いに満足です．メーカーのマニュアルが専門外の機械系にとって難解でした．で☆ひとつマイナスにしました．
    1人が参考にしています。
    温度調整用
    5
    満足度：5.02019/05/22
    100℃程度の油の温度調整の設備更新に使用しました。 大きい表示で見やすく使いやすいです。 価格も市場より安く納期も早く...もっと読む
    1人が参考にしています。
    温調
    5
    満足度：5.02020/11/10
    有接点部品は深く考えず「とりあえずオムロン」 それで外したことはないからこれからも「とりあえずオムロン」
    0人が参考にしています。
    温度制御
    5
    満足度：5.02020/10/24
    生産中止品の代替品で使いました。 従来品より長さが短いので、スペースのない場所での取替がらくでした。
    0人が参考にしています。
    温度計交換
    5
    満足度：5.02019/11/10
    温度計が故障したので交換するのに使用しました。 必要な機能が備わっていて、比較的に安価です。 表示も大きいので見やすいで...もっと読む
    0人が参考にしています。
    5件全て見る
