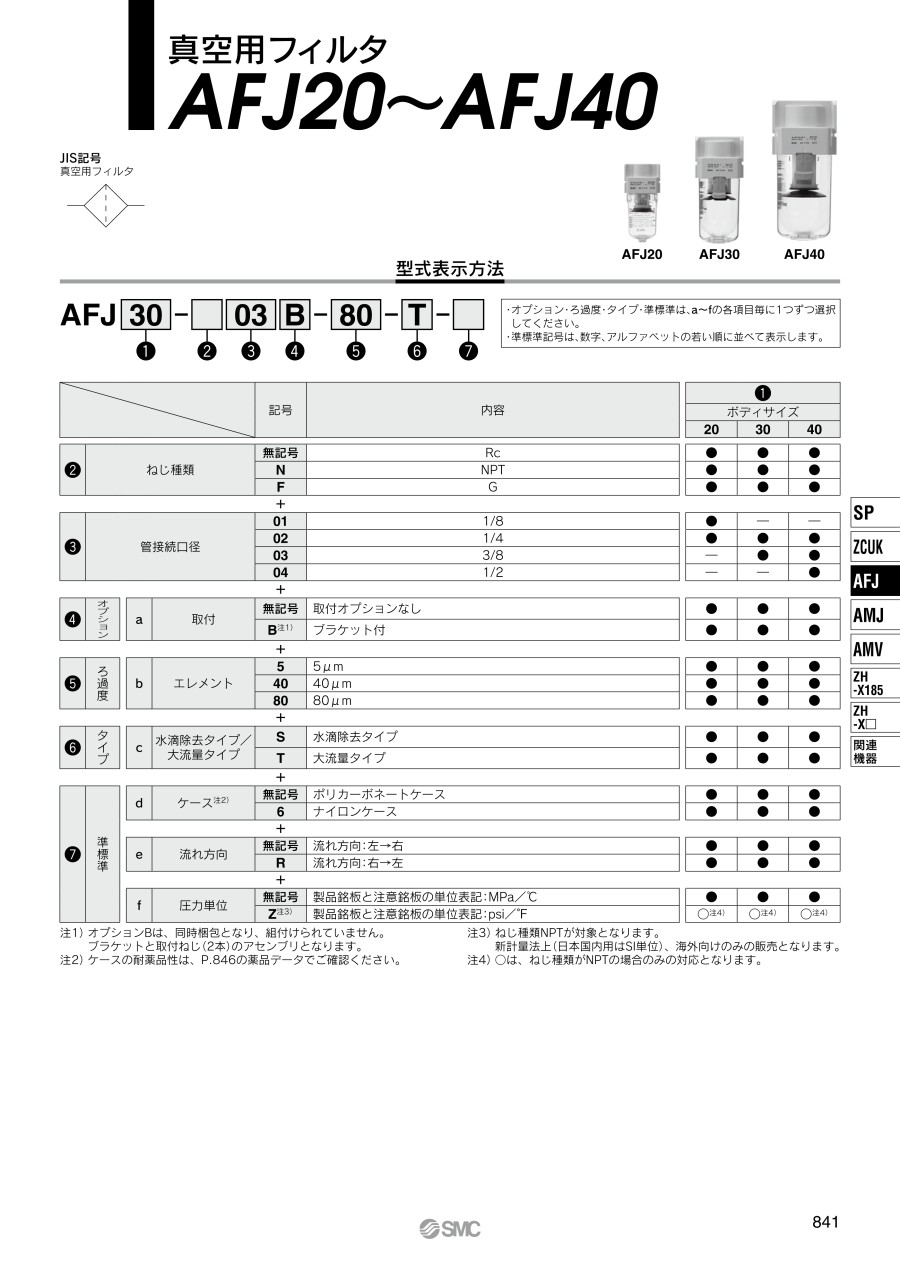

真空用フィルタ AFJ20～AFJ40
- 通常単価(税別)
- 149円～6,713円
- 税込単価
- 164円～7,384円
真空機器のトラブルを未然に防止！【特長】・エレメントの洗浄による繰り返し利用が...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
AFJ20
AFJ30、AFJ40
製品仕様
| 型番 | AFJ20 | AFJ30 | AFJ40 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 管接続口径 | 1/8 | 1/4 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | ||
| 使用流体 | 空気 | ||||||||
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | ||||||||
| 保証耐圧力 | 0.5MPa | ||||||||
| 使用圧力範囲 | -100～0kPa | ||||||||
| 真空破壊圧力 | 0.5MPa以下注6） | ||||||||
| ろ過度注1）～注4） | 5μm、40μm、80μm | ||||||||
| ドレン貯留量（cm3） | 8 | 25 | 45 | ||||||
| ケース材質 | ポリカーボネート | ||||||||
| ケースガード | - | 標準装備（ポリカーボネート） | |||||||
| 推奨流量注5） （L/min（ANR）） | 水滴除去タイプ （-S） | 5μm | 80 | 100 | 180 | 230 | 200 | 310 | 370 |
| 40μm | 100 | 130 | 210 | 340 | 230 | 390 | 500 | ||
| 80μm | |||||||||
| 大流量タイプ （-T） | 5μm | 100 | 140 | 190 | 250 | 210 | 350 | 440 | |
| 40μm | 120 | 180 | 230 | 380 | 250 | 480 | 660 | ||
| 80μm | |||||||||
| 質量（kg） | 0.08 | 0.18 | 0.36 | ||||||
注1）40μm（80μm）のエレメントで補足できる固形粒子は、縦×横×高さそれぞれ40μm（80μm）以上の形状となります。
注2）5μm用エレメントは、ろ過度5μm相当の繊維タイプを使用しています。
注3）40μm用エレメントは、開口40μm相当の樹脂メッシュを使用しています。
注4）80μm用エレメントは、開口80μm相当の樹脂メッシュを使用しています。
注5）初期圧力損失4kPa時の処理空気量となります。
注6）真空破壊による瞬間的な加圧以外での使用はしないでください。
規格表
| 型式 | 標準仕様 | オプション仕様 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | ||||||||||||||||
| P | A | B | C | D | E | G | J | M | N | Q | R | S | T | U | V | |
| AFJ20 | 1/8・1/4 | 40 | 79.2 | 9.8 | 20 | - | 25 | 20 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 28 |
| AFJ30 | 1/4・3/8 | 53 | 104.1 | 14 | 26.7 | 30 | 35 | 26.7 | 41 | 35 | 23 | 6.5 | 13 | 53 | 2.3 | 30 |
| AFJ40 | 1/4・3/8・1/2 | 70 | 136.1 | 18 | 35.4 | 38.4 | 40 | 35.4 | 50 | 52 | 26 | 8.5 | 12.5 | 70 | 2.3 | 35 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
3,055円 ( 3,361円 ) | 在庫品1日目当日出荷可能 |
3,293円 ( 3,622円 ) | 39日目 |
3,178円 ( 3,496円 ) | 39日目 |
3,110円 ( 3,421円 ) | 6日目 |
3,057円 ( 3,363円 ) | 6日目 |
3,298円 ( 3,628円 ) | 19日目 |
3,298円 ( 3,628円 ) | 6日目 |
3,145円 ( 3,460円 ) | 6日目 |
3,456円 ( 3,802円 ) | 6日目 |
3,642円 ( 4,006円 ) | 39日目 |
3,298円 ( 3,628円 ) | 6日目 |
3,452円 ( 3,797円 ) | 6日目 |
3,291円 ( 3,620円 ) | 6日目 |
3,436円 ( 3,780円 ) | 6日目 |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
3,055円 ( 3,361円 ) | 在庫品1日目当日出荷可能 |
3,178円 ( 3,496円 ) | 在庫品1日目当日出荷可能 |
3,292円 ( 3,621円 ) | 在庫品1日目当日出荷可能 |
3,178円 ( 3,496円 ) | 在庫品1日目当日出荷可能 |
3,292円 ( 3,621円 ) | 在庫品1日目当日出荷可能 |
3,291円 ( 3,620円 ) | 在庫品1日目当日出荷可能 |
3,056円 ( 3,362円 ) | 6日目 |
3,298円 ( 3,628円 ) | 6日目 |
3,144円 ( 3,458円 ) | 6日目 |
3,415円 ( 3,757円 ) | 39日目 |
3,291円 ( 3,620円 ) | 6日目 |
3,603円 ( 3,963円 ) | 6日目 |
3,144円 ( 3,458円 ) | 6日目 |
3,452円 ( 3,797円 ) | 6日目 |
3,729円 ( 4,102円 ) | 6日目 |
4,194円 ( 4,613円 ) | 6日目 |
4,481円 ( 4,929円 ) | 在庫品1日目当日出荷可能 |
4,214円 ( 4,635円 ) | 6日目 |
4,537円 ( 4,991円 ) | 在庫品1日目当日出荷可能 |
3,961円 ( 4,357円 ) | 6日目 |
4,431円 ( 4,874円 ) | 19日目 |
4,307円 ( 4,738円 ) | 6日目 |
4,447円 ( 4,892円 ) | 6日目 |
4,664円 ( 5,130円 ) | 3日目 |
4,302円 ( 4,732円 ) | 6日目 |
4,447円 ( 4,892円 ) | 19日目 |
4,664円 ( 5,130円 ) | 6日目 |
3,989円 ( 4,388円 ) | 39日目 |
4,194円 ( 4,613円 ) | 39日目 |
4,194円 ( 4,613円 ) | 在庫品1日目当日出荷可能 |
4,068円 ( 4,475円 ) | 6日目 |
4,068円 ( 4,475円 ) | 6日目 |
4,537円 ( 4,991円 ) | 在庫品1日目当日出荷可能 |
3,961円 ( 4,357円 ) | 6日目 |
4,734円 ( 5,207円 ) | 在庫品1日目当日出荷可能 |
4,522円 ( 4,974円 ) | 在庫品1日目当日出荷可能 |
4,302円 ( 4,732円 ) | 6日目 |
4,447円 ( 4,892円 ) | 6日目 |
4,558円 ( 5,014円 ) | 3日目 |
4,302円 ( 4,732円 ) | 6日目 |
4,447円 ( 4,892円 ) | 6日目 |
4,447円 ( 4,892円 ) | 6日目 |
4,107円 ( 4,518円 ) | 9日目 |
5,107円 ( 5,618円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
真空機器のトラブルを未然に防止！
【特長】
・エレメントの洗浄による繰り返し利用が可能
・水滴除去が可能
・透明ケースガードでケース全周をカバー
・用途に応じて選べる2タイプ
大流量タイプ（ゴミ除去）
水滴除去タイプ（水滴除去+ゴミ除去）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
