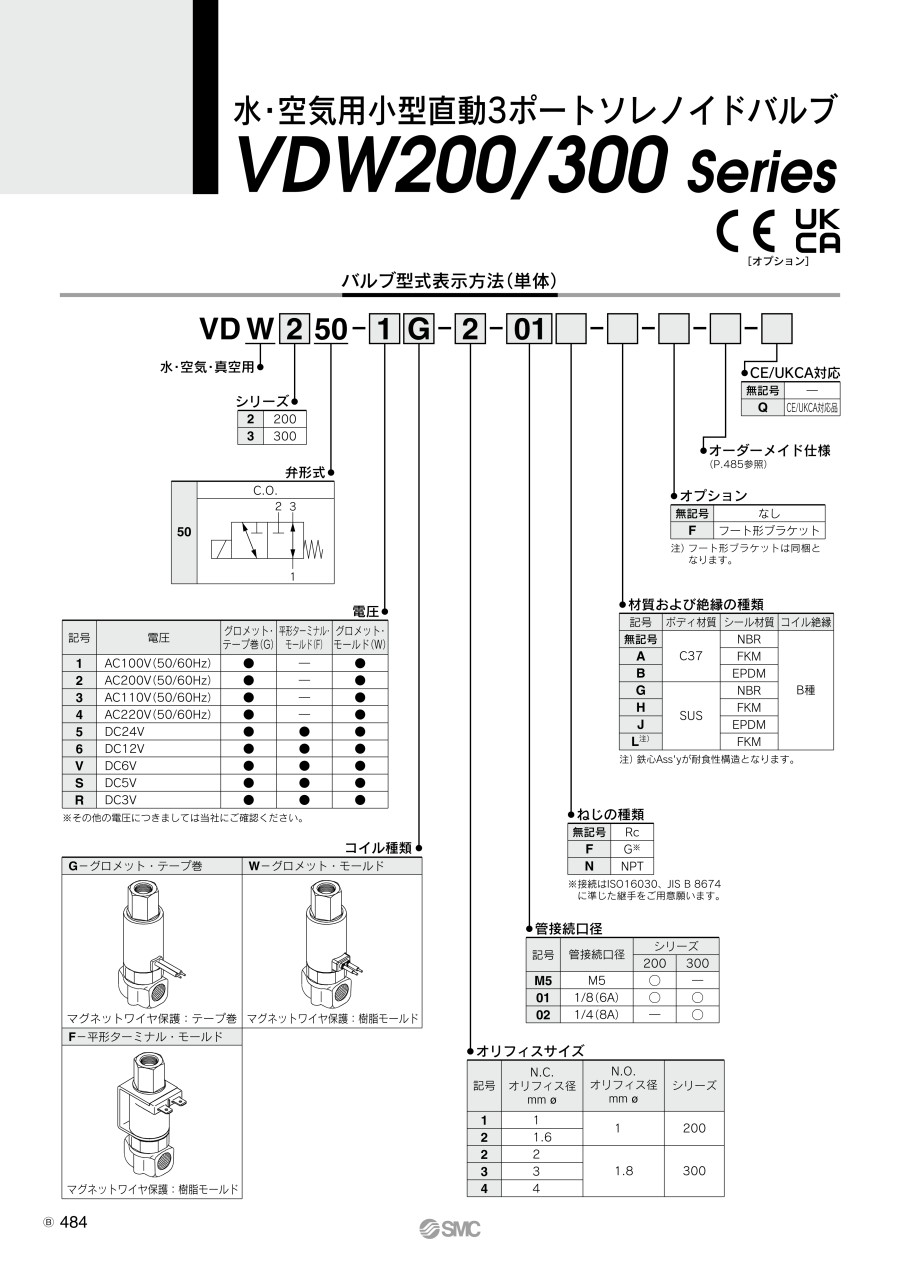

水・空気用小型直動3ポートソレノイドバルブ VDW200・300シリーズ
- 通常単価(税別)
- 152円～6,486円
- 税込単価
- 167円～7,135円
【特長】・耐久性向上・ユニバーサルポーティングVDW200/300（3ポート）...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
VDW250-□G/W
VDW350-□G/W
製品仕様
製品仕様
| バルブ 仕様 | 弁構造 | 直動形ポペット | |
|---|---|---|---|
| 使用流体注1） | 水（ただし、汚水・農業用水は除く）、空気、低真空 | ||
| 耐圧 MPa | 2.0 | ||
| 周囲温度 ℃ | -10～50 | ||
| 流体温度 ℃ | 1～50（ただし、凍結なきこと） | ||
| 雰囲気 | 腐食性ガス、爆発性ガスのない場所 | ||
| 弁漏れ cm3/min | 0（ただし、水圧時）、1（空気） | ||
| 取付姿勢 | 自由 | ||
| 振動/衝撃 m/s2注3） | 30/150 | ||
| コイル 仕様 | 定格電圧 | DC24V,12V,AC100V,110V,200V,220V（50/60Hz） | |
| 許容電圧変動 % | 定格電圧の±10 | ||
| コイル絶縁の種類 | B種 | ||
| 保護構造 | グロメット・テープ巻 | 防塵（IP40相当） | |
| 平形ターミナル・モールド | 耐塵（IP60相当）注4） | ||
| グロメット・モールド | 耐塵・防噴流（IP65相当） | ||
| 消費電力 W注2） | 3 | ||
注1）脱イオン水（純水）にてご使用になる場合は、材質の種類にL（SUS、FKM）を選定ください。
注2）ACコイル仕様は整流素子付となるため、起動・励磁による消費電力の差はありません。
AC110/220Vの場合、3.5Wになります。
注3）耐振動…5～200Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。
耐衝撃…落下式衝撃試験機で、可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
注4）電気接続部が露出するため、耐水性はありせん。
製品仕様
| 型番 | 管接続口径 | オリフィス径 mm φ | 最高作動圧力差 MPa注2） | 使用 圧力範囲 MPa注3） | 質量 kg | |
|---|---|---|---|---|---|---|
| 加圧ポート1 | 加圧ポート2、3注1） | |||||
| VDW200 | M5 1/8（6A） | 1 | 0.9 | 0.3 | 0～1.0 | 0.12 |
| 1.6 | 0.7 | 0.1 | ||||
| VDW300 | 1/8（6A） 1/4（8A） | 2 | 0.8 | 0.2 | 1/8：0.27 1/4：0.30 | |
| 3 | 0.4 | 0.1 | ||||
| 4 | 0.2 | 0.05 | ||||
注1）加圧ポート2と3の最高作動圧力差を示します。
注2）最高作動圧力差は流体の流れ方向により異なります。
注3）低真空仕様の場合は使用圧力範囲が1Torr（1.33×102Pa）～1.0MPaとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 6日目 |
2,085円 ( 2,294円 ) | 6日目 |
1,975円 ( 2,173円 ) | 6日目 |
1,975円 ( 2,173円 ) | 9日目 |
2,195円 ( 2,415円 ) | 6日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,304円 ( 2,534円 ) | 6日目 |
4,058円 ( 4,464円 ) | 6日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,416円 ( 2,658円 ) | 19日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,304円 ( 2,534円 ) | 6日目 |
4,207円 ( 4,628円 ) | 6日目 |
2,250円 ( 2,475円 ) | 6日目 |
2,174円 ( 2,391円 ) | 6日目 |
2,195円 ( 2,415円 ) | 6日目 |
2,303円 ( 2,533円 ) | 6日目 |
3,948円 ( 4,343円 ) | 6日目 |
4,256円 ( 4,682円 ) | 6日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,109円 ( 2,320円 ) | 6日目 |
2,072円 ( 2,279円 ) | 6日目 |
3,838円 ( 4,222円 ) | 6日目 |
2,195円 ( 2,415円 ) | 3日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,073円 ( 2,280円 ) | 6日目 |
2,195円 ( 2,415円 ) | 6日目 |
2,391円 ( 2,630円 ) | 6日目 |
2,250円 ( 2,475円 ) | 6日目 |
1,975円 ( 2,173円 ) | 6日目 |
2,304円 ( 2,534円 ) | 6日目 |
2,882円 ( 3,170円 ) | 6日目 |
2,880円 ( 3,168円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,329円 ( 5,862円 ) | 9日目 |
2,952円 ( 3,247円 ) | 6日目 |
2,745円 ( 3,020円 ) | 6日目 |
2,958円 ( 3,254円 ) | 6日目 |
3,069円 ( 3,376円 ) | 9日目 |
2,855円 ( 3,141円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
6,376円 ( 7,014円 ) | 3日目 |
3,178円 ( 3,496円 ) | 6日目 |
3,178円 ( 3,496円 ) | 11日目 |
2,855円 ( 3,141円 ) | 9日目 |
5,049円 ( 5,554円 ) | 6日目 |
2,882円 ( 3,170円 ) | 6日目 |
2,958円 ( 3,254円 ) | 9日目 |
5,055円 ( 5,561円 ) | 9日目 |
6,376円 ( 7,014円 ) | 19日目 |
2,966円 ( 3,263円 ) | 6日目 |
2,882円 ( 3,170円 ) | 在庫品1日目当日出荷可能 |
6,486円 ( 7,135円 ) | 9日目 |
2,958円 ( 3,254円 ) | 9日目 |
3,186円 ( 3,505円 ) | 9日目 |
3,099円 ( 3,409円 ) | 6日目 |
5,494円 ( 6,043円 ) | 9日目 |
3,023円 ( 3,325円 ) | 6日目 |
3,295円 ( 3,625円 ) | 9日目 |
詳細情報
基本情報
【特長】
・耐久性向上
・ユニバーサルポーティングVDW200/300（3ポート）
・耐環境性向上
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
