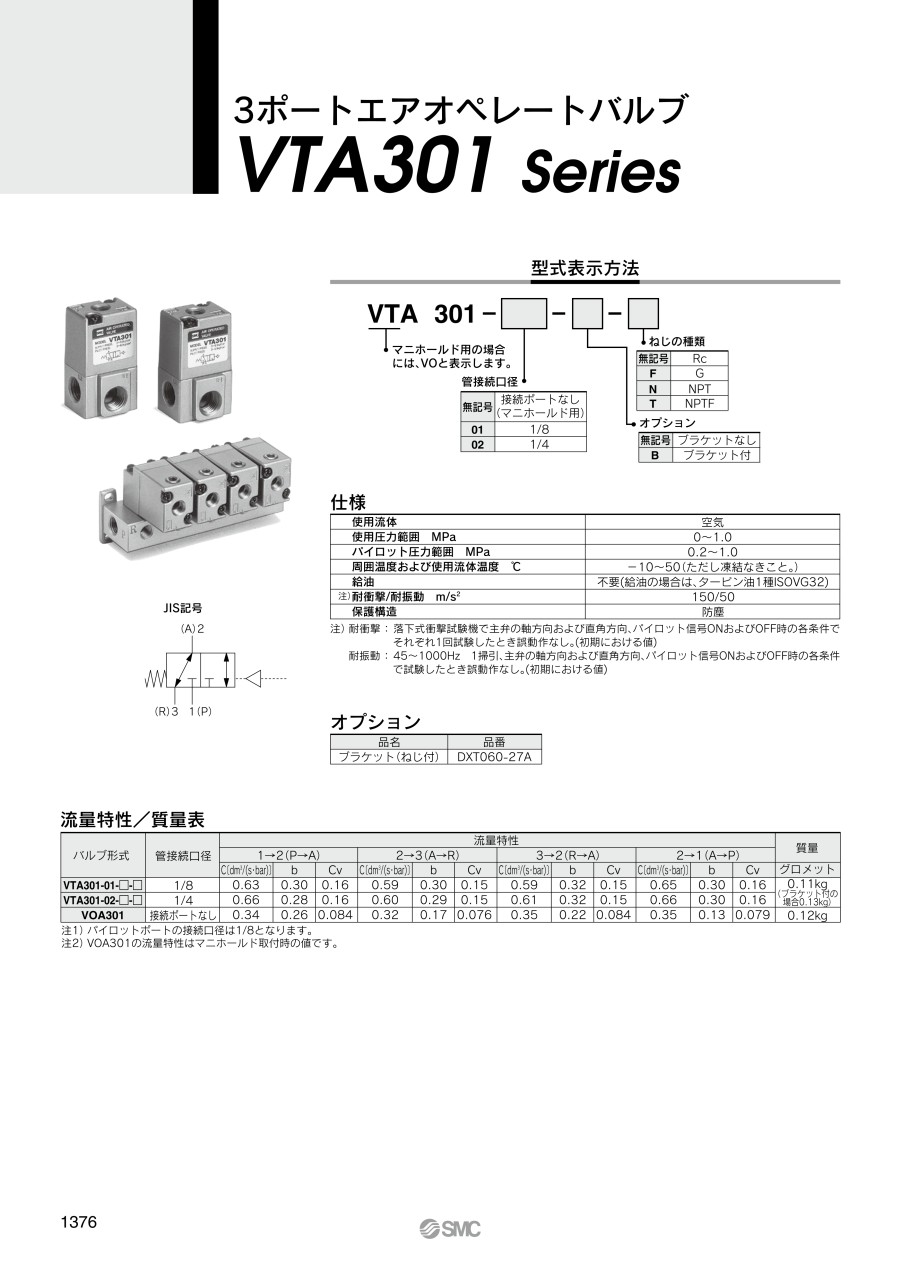

3ポートエアオペレートバルブ VTA301シリーズ

3ポートエアオペレートバルブ VTA301シリーズ
通常単価(税別)
152円～4,611円
税込単価
167円～5,072円
通常出荷日：在庫品1日目～19日目一部当日出荷可能

【特長】・ユニバーサルポーティングタイプ・圧力は0MPaから使用可能

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

よく一緒に見られています

5ポートエアオペレートバルブ SYA3000・5000・7000シリーズ

SMC

5ポートエアオペレートバルブ SYA3000・5000・7000シリーズ
通常価格(税別)： 4,797円 (税込価格：5,277円)

通常出荷日：在庫品1日目

よく一緒に見られています

3ポートエアオペレートバルブ VTA315シリーズ

SMC

3ポートエアオペレートバルブ VTA315シリーズ
通常価格(税別)： 5,589円 (税込価格：6,148円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ベース配管形:VTA301-□□□

3ポートエアオペレートバルブ VTA301シリーズ ベース配管形:VTA301-□□□外形図

マニホールド:VVTA300-□□1

3ポートエアオペレートバルブ VTA301シリーズ マニホールド:VVTA300-□□1外形図

マニホールド:VVTA300-□□3

3ポートエアオペレートバルブ VTA301シリーズ マニホールド:VVTA300-□□3外形図

製品仕様

使用流体空気
使用圧力範囲 MPa0～1.0
パイロット圧力範囲 MPa0.2～1.0
周囲温度および使用流体温度 ℃-10～50（ただし凍結なきこと。）
給油不要（給油の場合は、タービン油1種lSOVG32）
注）耐衝撃/耐振動 m/s2150/50
保護構造防塵

注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
     耐振動：45～1,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

規格表

マニホールド:VVTA300-□□1

個別排気形

3ポートエアオペレートバルブ VTA301シリーズ マニホールド:VVTA300-□□1個別排気形規格表

n：連数
計算式：L1＝26n+24、L2＝26n+12

マニホールド:VVTA300-□□3

共通排気形

3ポートエアオペレートバルブ VTA301シリーズ マニホールド:VVTA300-□□3共通排気形規格表

n：連数
計算式：L1＝26n+36、L2＝26n+10

型番リスト

表示件数
  • 1
    • 型番
    DXT060-32-4A
    VOA301
    VTA301-01
    VTA301-01-B
    VTA301-01-B-F
    VTA301-01-F
    VTA301-01-N
    VTA301-02
    VTA301-02-B
    VTA301-02-B-F
    VTA301-02-B-N
    VTA301-02-F
    VTA301-02-N

    使用流体

    種類

    切換の種類

    接続種類

    配管ねじの呼び

    使用環境

    使用温度範囲

    (℃)

    ブラケット

    詳細タイプ

    ポート数

    関連部品種類

    仕様

    連数

    排気ポート形式

    		最小発注数量
    -
    [関連部品] 関連部品
    -
    -
    -
    -
    -
    -
    -
    -
    ファンクションプレート
    -
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    -
    -
    防塵
    -10～50
    なし
    VOA301
    3
    -
    マニホールド用
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    [Rc(R)] Rc
    1/8
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    [Rc(R)] Rc
    1/8
    防塵
    -10～50
    あり
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    G
    1/8
    防塵
    -10～50
    あり
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    G
    1/8
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    NPT
    1/8
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    [Rc(R)] Rc
    1/4
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    [Rc(R)] Rc
    1/4
    防塵
    -10～50
    あり
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    G
    1/4
    防塵
    -10～50
    あり
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    NPT
    1/4
    防塵
    -10～50
    あり
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    G
    1/4
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    空気
    エアオペレート式
    3ポートユニバーサル
    NPT
    1/4
    防塵
    -10～50
    なし
    VTA301
    3
    -
    単体
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    152円
    ( 167円 )
    6日目
    4,151円
    ( 4,566円 )
    6日目
    4,352円
    ( 4,787円 )
    在庫品1日目当日出荷可能
    4,611円
    ( 5,072円 )
    在庫品1日目当日出荷可能
    4,397円
    ( 4,837円 )
    6日目
    4,151円
    ( 4,566円 )
    6日目
    4,151円
    ( 4,566円 )
    19日目
    4,388円
    ( 4,827円 )
    在庫品1日目当日出荷可能
    4,611円
    ( 5,072円 )
    在庫品1日目当日出荷可能
    4,397円
    ( 4,837円 )
    6日目
    4,397円
    ( 4,837円 )
    6日目
    4,151円
    ( 4,566円 )
    6日目
    4,151円
    ( 4,566円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ユニバーサルポーティングタイプ
    ・圧力は0MPaから使用可能

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
