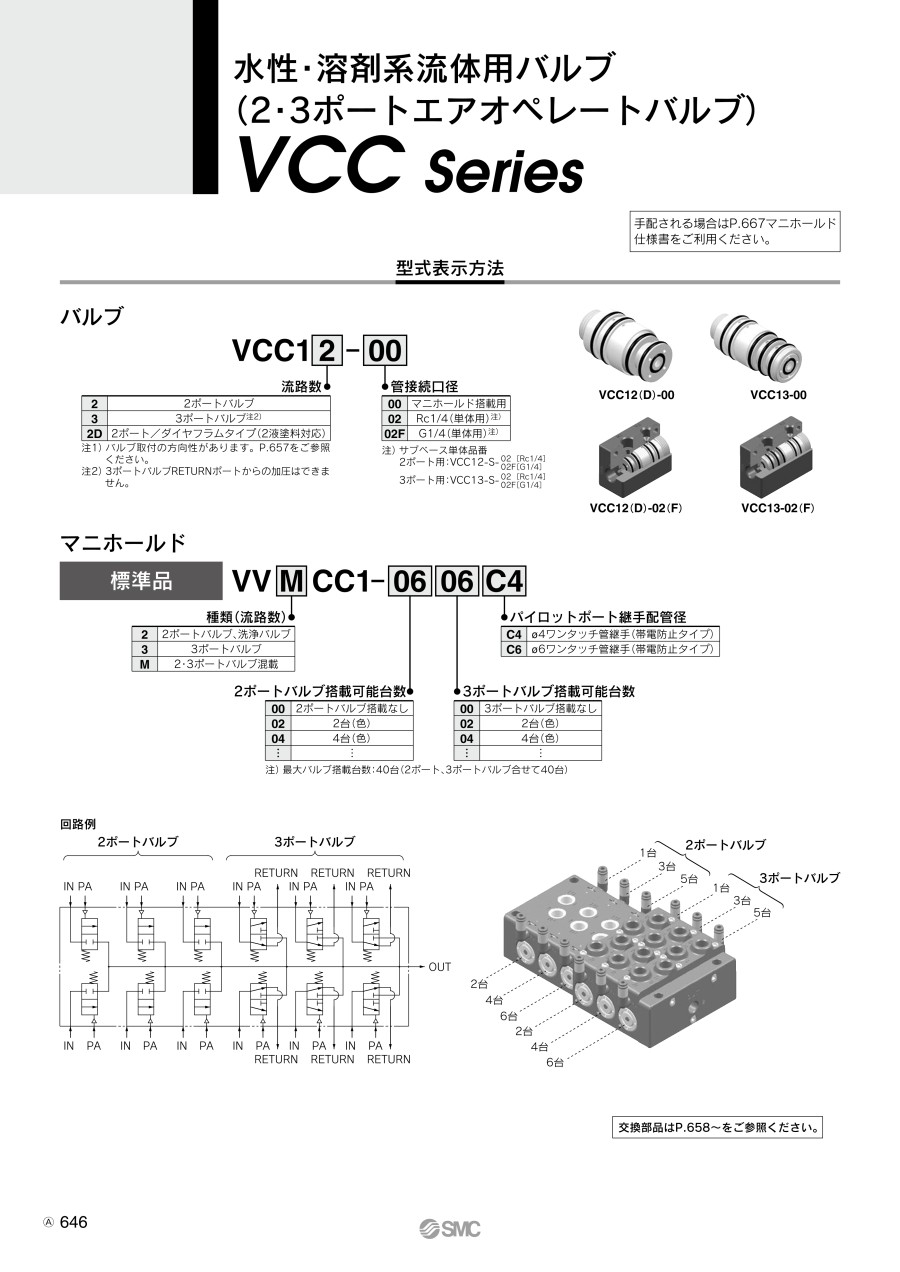

水性・溶剤系流体用バルブ （2・3ポートエアオペレートバルブ）VCCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 200円～402,055円特別価格
- 税込単価
- 220円～442,261円特別価格
【特長】・2液塗料に対応（VCC12D）PTFEダイヤフラム構造=摺動部を排除...
詳細情報を確認する- 使用流体
- 空気 / 水
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
取付穴寸法（バルブを装置に内蔵する場合）
VCC12（D）-00
※バルブ挿入部内径面の面粗度はRz6.3を推奨します。
VCC13-00
※バルブ挿入部内径面の面粗度はRz6.3を推奨します。
バルブ単体
VCC12（D）-02（F）
※サブベース単体品番
VCC12-S-02［Rc1/4］・02F［G1/4］
※サブベース材質はアルミニウム+PTFE含有硬質アルマイト。
VCC13-02（F）
※サブベース単体品番
VCC13-S-02［Rc1/4］・02F［G1/4］
※サブベース材質はアルミニウム+PTFE含有硬質アルマイト。
マニホールド
〈〉はパイロットポートがC6の場合。
VCKHハーフユニオン
VCKK40℃スイベルエルボ
VCKL90℃スイベルエルボ
VCC-G-A
VCC-G-B（ソケットレンチ用）
VCC-G-C
VCC-G-D-1
VCC-G-D-2
製品仕様
製品仕様
| 型番 | VCC12 | VCC13 | VCC12D |
|---|---|---|---|
| 流路数 | 2ポート | 3ポート注3） | 2ポート（ダイヤフラムタイプ） |
| 構造（接流体材質） | ポペットシール（PEEK樹脂+ステンレス鋼） +特殊ふっ素樹脂摺動 | ポペットシール（PEEK樹脂+ステンレス鋼） +特殊ふっ素樹脂ダイヤフラム | |
| 使用流体 | 水性・溶剤塗料、インク、洗浄剤（水、酢酸ブチル）、エア | ||
| 使用圧力範囲 MPa | 0～1.0（脈動瞬時圧力1.2） | 0～0.7（脈動瞬時圧力0.9） | |
| 耐圧力 MPa | 2 | 1.5 | |
| パイロット圧力 MPa | 0.4～0.7 | ||
| オリフィス径 mm | φ3.8 | ||
| 流量特性 Kv（Cv） | IN⇔OUT：0.28（0.33） | IN⇒OUT：0.28（0.33） IN⇒RETURN：0.25（0.3） | IN⇔OUT：0.28（0.33） |
| 流体温度 ℃ | 5～50 | ||
| 周囲温度 ℃ | 5～50 | ||
| 給油 | 不可（初期潤滑剤：白色ワセリンを使用） | ||
| 取付姿勢 | 自由 | ||
| 弁リーク cm3/min | 1以下（ただし、3ポート弁のIN⇒RETURN間は20以下）注1） | 1以下注2） | |
注1）供給圧力：1.2MPa時の弁リーク。（エアの場合）
注2）供給圧力：0.9MPa時の弁リーク。（エアの場合）
注3）3ポートバルブRETURNポートからの加圧はできません。
製品仕様
| 適用チューブ | ナイロン、フッ素チューブ |
|---|---|
| 使用流体 | 水性・溶剤塗料、インク、洗浄剤（水、酢酸ブチル）、エア |
| 最高使用圧力（20℃時）Mpa | 1.0 |
| 周囲温度および使用流体温度℃ | 0～60 |
規格表
マニホールド
L1＝連数/2×30+16 L2＝連数/2×30+32
※連数＝バルブ数量（洗浄バルブ+ゲートバルブ+他のバルブ）
VCKHハーフユニオン
VCKK40℃スイベルエルボ
VCKL90℃スイベルエルボ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,617円 ( 27,079円 ) | 6日目 |
36,447円 ( 40,092円 ) | 19日目 |
36,447円 ( 40,092円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
1,010円 ( 1,111円 ) | 19日目 |
3,429円 ( 3,772円 ) | 16日目 |
12,797円 ( 14,077円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
28,922円 ( 31,814円 ) | 6日目 |
40,741円 ( 44,815円 ) | 19日目 |
40,741円 ( 44,815円 ) | 19日目 |
9,561円 ( 10,517円 ) | 19日目 |
28,916円 ( 31,808円 ) | 6日目 |
40,747円 ( 44,822円 ) | 19日目 |
40,747円 ( 44,822円 ) | 19日目 |
4,718円 ( 5,190円 ) | 19日目 |
4,289円 ( 4,718円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
10,744円 ( 11,818円 ) | 19日目 |
7,519円 ( 8,271円 ) | 19日目 |
8,643円 ( 9,507円 ) | 19日目 |
4,934円 ( 5,427円 ) | 19日目 |
4,718円 ( 5,190円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
4,939円 ( 5,433円 ) | 19日目 |
4,939円 ( 5,433円 ) | 19日目 |
4,939円 ( 5,433円 ) | 19日目 |
4,939円 ( 5,433円 ) | 19日目 |
4,939円 ( 5,433円 ) | 19日目 |
200円 ( 220円 ) | 19日目 |
4,724円 ( 5,196円 ) | 16日目 |
4,724円 ( 5,196円 ) | 19日目 |
4,724円 ( 5,196円 ) | 19日目 |
4,724円 ( 5,196円 ) | 19日目 |
4,724円 ( 5,196円 ) | 19日目 |
35,183円 ( 38,701円 ) | 19日目 |
46,122円 ( 50,734円 ) | 19日目 |
33,830円 ( 37,213円 ) | 19日目 |
46,122円 ( 50,734円 ) | 19日目 |
60,097円 ( 66,107円 ) | 19日目 |
27,847円 ( 30,632円 ) | 19日目 |
46,122円 ( 50,734円 ) | 19日目 |
60,097円 ( 66,107円 ) | 19日目 |
82,505円74,254円 ( 81,679円 ) | 19日目 |
27,847円 ( 30,632円 ) | 19日目 |
46,122円 ( 50,734円 ) | 19日目 |
60,097円 ( 66,107円 ) | 19日目 |
41,822円 ( 46,004円 ) | 19日目 |
60,097円 ( 66,107円 ) | 19日目 |
74,072円 ( 81,479円 ) | 19日目 |
85,897円 ( 94,487円 ) | 19日目 |
41,822円 ( 46,004円 ) | 19日目 |
60,097円 ( 66,107円 ) | 19日目 |
74,072円 ( 81,479円 ) | 19日目 |
92,078円82,870円 ( 91,157円 ) | 19日目 |
詳細情報
基本情報
【特長】
・2液塗料に対応（VCC12D）
PTFEダイヤフラム構造=摺動部を排除
塗料の固着低減
・ロボットアーム搭載可能（省スペース、軽量）
2バルブ/1連搭載（30mmピッチ）
2・3ポート混載
樹脂マニホールドブロック
