温度センサ（包装機用） 【E52】
- 通常単価(税別)
- 4,500円～5,038円
- 税込単価
- 4,950円～5,542円
シール表面の温度を正確に計測、包装機用温度センサ。【特長】・ヒートバーへ直接取...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

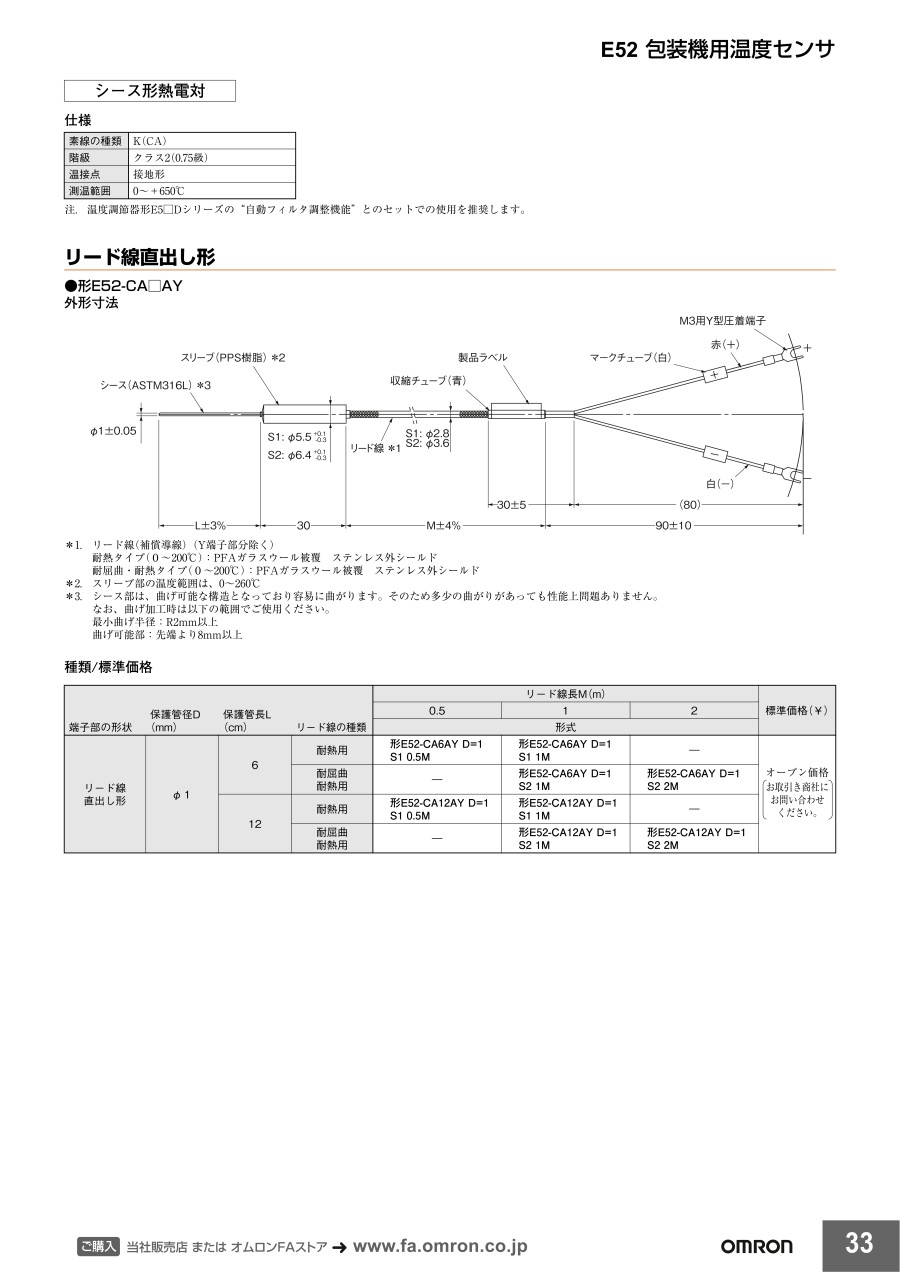

外形図
M3用Y型圧着タイプ
フェルール端子タイプ
※1. リード線（補償導線）（端子部分除く）
- 耐熱タイプ：（0～+200℃）：PFAガラスウール被覆、ステンレス外シールド
- 耐屈曲・耐熱タイプ（0～+200℃）：PFAガラスウール被覆、ステンレス外シールド
※2. スリープ部の温度範囲は、0～+260℃
※3. シース部は、曲げ可能な構造となっており容易に曲がります。そのため多少の曲がりがあっても性能上問題はありません。なお、曲げ加工時は以下の範囲でご使用ください。
- 最小曲げ半径：R2mm以上
- 曲げ可能部：先端より8mm以上
製品仕様
型番基準
M3用Y型圧着タイプ
| 型番 | 端子部の形状 | 保護管径D （mm） | 保護管長L （cm） | リード線の種類 | ||
|---|---|---|---|---|---|---|
| リード線長M（m） | ||||||
| 0.5 | 1 | 2 | ||||
| E52-CA6AY D=1 S1 0.5M | E52-CA6AY D=1 S1 1M | - | リード線直出し形 | φ1 | 6 | 耐熱用 |
| - | E52-CA6AY D=1 S2 1M | E52-CA6AY D=1 S2 2M | 耐屈曲 耐熱用 | |||
| E52-CA12AY D=1 S1 0.5M | E52-CA12AY D=1 S1 1M | - | 12 | 耐熱用 | ||
| - | E52-CA12AY D=1 S2 1M | E52-CA12AY D=1 S2 2M | 耐屈曲 耐熱用 | |||
フェルール端子タイプ端子タイプ
| 型番 | 端子部の形状 | 保護管径D （mm） | 保護管長L （cm） | リード線の種類 | ||
|---|---|---|---|---|---|---|
| リード線長M（m） | ||||||
| 0.5 | 1 | 2 | ||||
| E52-CA6AF D=1 S1 0.5M | E52-CA6AF D=1 S1 1M | - | リード線直出し形 | φ1 | 6 | 耐熱用 |
| - | E52-CA6AF D=1 S2 1M | E52-CA6AF D=1 S2 2M | 耐屈曲 耐熱用 | |||
| E52-CA12AF D=1 S1 0.5M | E52-CA12AF D=1 S1 1M | - | 12 | 耐熱用 | ||
| - | E52-CA12AF D=1 S2 1M | E52-CA12AF D=1 S2 2M | 耐屈曲 耐熱用 | |||
取付方法
- 包装機用温度センサは、熱板に組み込むφ1.0mmの温度センサです。
シール表面に近い部分の温度を測定するために、なるべく表面に近い部分に取り付けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,500円 ( 4,950円 ) | 31日目 |
4,793円 ( 5,272円 ) | 1日目 |
5,038円 ( 5,542円 ) | 1日目 |
詳細情報
基本情報
シール表面の温度を正確に計測、包装機用温度センサ。
【特長】
・ヒートバーへ直接取り付けが可能な耐熱仕様（スリーブ部：0～260℃）。
・可動部での耐屈曲性を向上（30芯タイプを品揃え）。
・保護管径1mm接地形で高速応答に対応。
・温度調節器形E5□Dシリーズの“自動フィルタ調節機能”とのセットでの使用を推奨。
・配線工数の削減に貢献するフェルール端子タイプを追加。
