SMC

5ポートソレノイドバルブプラグリードタイプ S0700シリーズマニホールド

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 849円～16,396円

税込単価: 934円～18,036円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブプラグインタイプ S0700シリーズマニホールド・オプションパーツ

通常価格(税別)： 413円 (税込価格：454円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートソレノイドバルブ SY3000・5000・7000 直接配管形個別配線タイプ

通常価格(税別)： 3,106円 (税込価格：3,417円)

通常出荷日：在庫品1日目

5ポートソレノイドバルブプラグリードタイプ S0700シリーズ用のマニホール...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SS0752-□C

SS0755-SA□M5/C□/N□

SS0755-□M3/V□

SS0755-SA□M5/C□/N□

SS0700-P-5-M5

SS0700-R-5-M5

規格表

SS0752-□C

計算式/L1=7.5n+7.9 L2=7.5n+17.9 n：連数（最大20連）

SS0755-SA□M5/C□/N□

計算式/L1=8.5n+8.9 L2=8.5n+17.9 n：連数（最大20連）

SS0755-□M3/V□

計算式/L1=7.5n+8.9 L2=7.5n+17.9 n：連数（最大20連）

SS0755-SA□M5/C□/N□

n：連数（最大16連）
注）2～7連のL寸法は同じです。バルブは連数に応じ、D側から配置されます。

型番リスト

表示件数

型番

種類	適用シリーズ	種別	連数	ポート管接続口径	定格電圧	仕様	ねじ規格	リード線取出方法	オプション	最小発注数量

[配管用部材] ブランキングプレート	SMC　S070シリーズ	ブランキングプレートアッセンブリ（SS0755）	-	-	-	-	-	-	-	1個
マニホールド用ベース	SMC　S070シリーズ	直接配管形マニホールド一体形ベース個別配線 Cキット	4	-	-	-	Rc	-	オプションなし	1個
マニホールド用ベース	SMC　S070シリーズ	ベース配管形マニホールド一体形ベース個別配線 Cキット	2	Φ4用ワンタッチ管継手付（ミリ）	-	-	Rc	-	オプションなし	1個
マニホールド用ベース	SMC　S070シリーズ	ベース配管形マニホールド一体形ベース個別配線 Cキット	4	Φ4用ワンタッチ管継手付（ミリ）	-	-	G	-	オプションなし	1個
-	-	ベース配管形マニホールド一体形ベース個別配線 Cキット	8	Φ4用ワンタッチ管継手付（ミリ）	-	-	G	-	オプションなし	1個
マニホールド用ベース	SMC　S070シリーズ	ベース配管形マニホールド一体形ベース個別配線 Cキット	15	Φ2用ワンタッチ管継手付（ミリ）	-	-	Rc	-	オプションなし	1個

通常単価(税別) (税込単価)	通常出荷日

849円 ( 934円 )	9日目
3,296円 ( 3,626円 )	9日目
3,285円 ( 3,614円 )	9日目
5,149円 ( 5,664円 )	6日目
9,263円 ( 10,189円 )	6日目
16,396円 ( 18,036円 )	6日目

詳細情報

基本情報

基本情報

5ポートソレノイドバルブプラグリードタイプ S0700シリーズ用のマニホールドベース及びオプションパーツです。

【カタログはこちらをご参照ください】

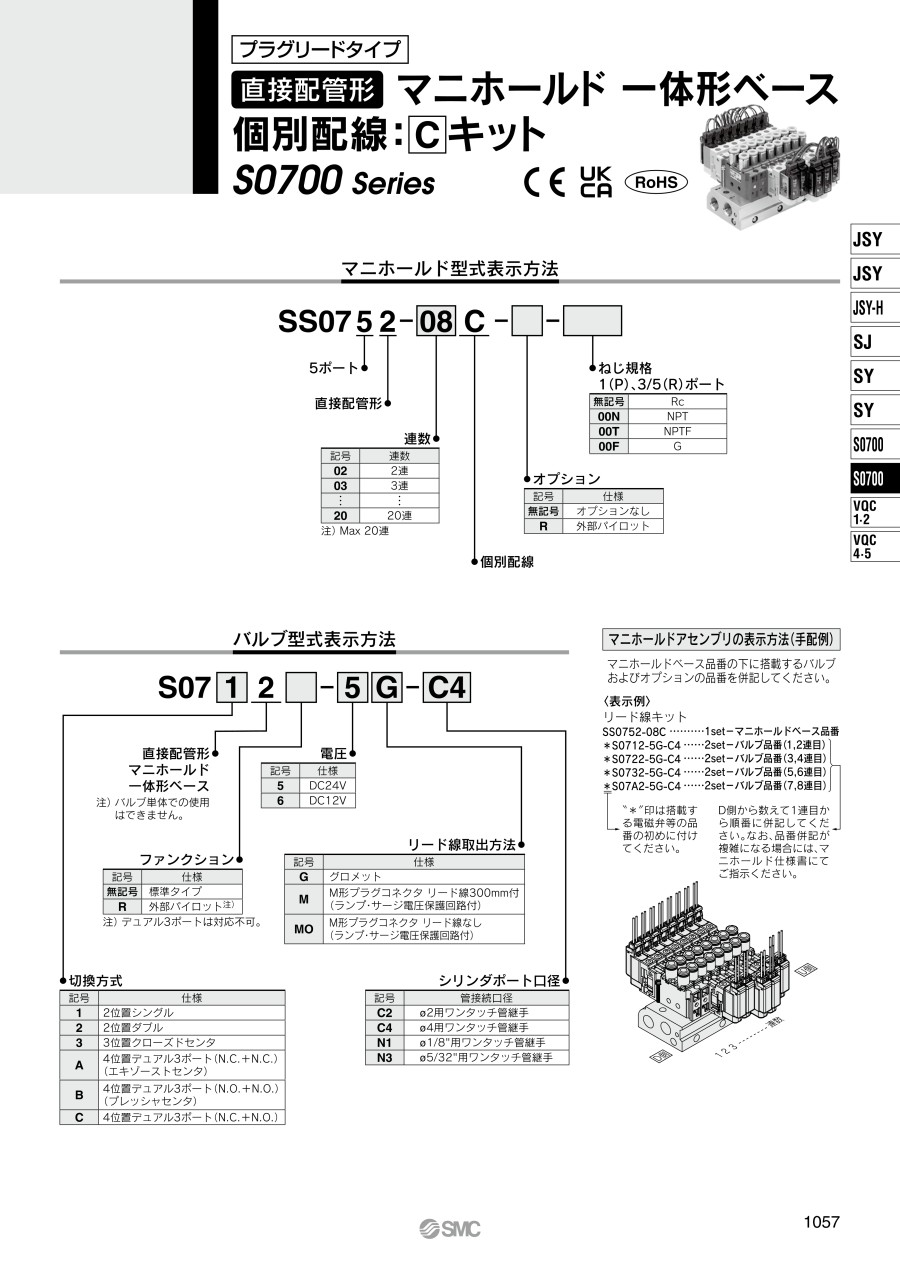

・P.10 直接配管形マニホールド一体形ベース個別配線 Cキット
・P.15 ベース配管形マニホールド一体形ベース個別配線 Cキット
・P.18 ベース配管形マニホールド一体形ベースシリアル伝送 Sキット
・P.20 ブランキングプレートアッセンブリ
・P.20 単独SUP用スペーサ
・P.21 単独EXH用スペーサ
・P.25 サブプレート
・P.25 パイロット弁アッセンブリ
・P.25 サイレンサ用エレメント

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
