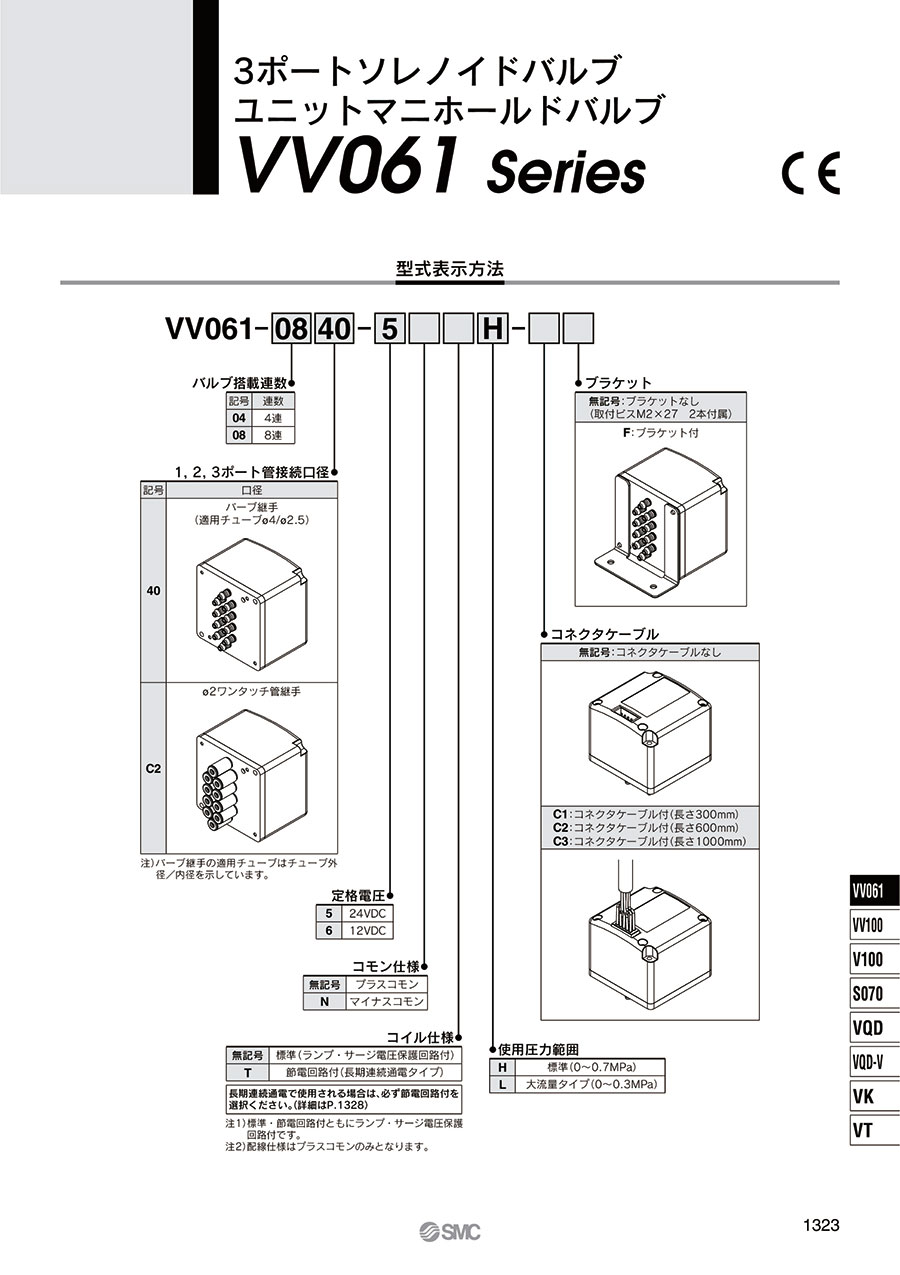

3ポートソレノイドバルブ ユニットマニホールドバルブ VV061シリーズ
- 通常単価(税別)
- 613円～41,006円
- 税込単価
- 674円～45,107円
【特長】・バルブ、基板、ベース、管継手をコンパクトに一体化。新発想のユニットマ...
詳細情報を確認する商品情報
外形図
VV061-04
VV061-08
製品仕様
ユニットマニホールド仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力範囲 MPa | 標準 | 0～0.7 | |
| 大流量タイプ | 0～0.3 | ||
| 真空仕様 MPa | - | 1（P）ポート | 3（R）ポート |
| 標準 | -100kPa～0.6 | -100kPa～0 | |
| 大流量タイプ | -100kPa～0.2 | -100kPa～0 | |
| 周囲温度および使用流体温度 ℃ | -10～50（ただし凍結なきこと） | ||
| 応答時間 ms注1） | 10ms以下 | ||
| 最大作動頻度 Hz | 20 | ||
| 給油 | 不要 | ||
| 取付姿勢 | 自由 | ||
| 耐衝撃/耐振動 m/s2注2） | 150/30 | ||
| 保護構造 | 防麈 | ||
注1）JIS B8419：2010の動的性能試験による。（標準タイプ：コイル温度20℃、定格電圧時）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
節電回路付（0.23W仕様）の場合、耐衝撃/耐振動は50/10［m/s2］。
製品仕様
| コイル定格電圧 | 12、24VDC | ||
|---|---|---|---|
| 許容電圧変動注1） | - | DC24V | DC12V |
| 標準タイプ | -7%～+10% | -4%～+10% | |
| 節電タイプ | -5%～+10% | -6%～+10% | |
| 消費電力 W | 標準：0.55 | ||
| 節電回路付（長期連続通電タイプ）：0.23注2） ［起動0.55、保持0.23］ | |||
| サージ電圧保護回路 | ダイオード | ||
| インジケータランプ | LED | ||
注1）内部回路により電圧降下がありますので、電圧変動は上記範囲内でご使用ください。
技術情報・設計アイデア
VV061-04
パネルマウント用カット寸法（取付面）
VV061-08
パネルマウント用カット寸法（取付面）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
997円 ( 1,097円 ) | 19日目 |
1,198円 ( 1,318円 ) | 19日目 |
1,529円 ( 1,682円 ) | 19日目 |
878円 ( 966円 ) | 19日目 |
1,082円 ( 1,190円 ) | 19日目 |
1,426円 ( 1,569円 ) | 19日目 |
665円 ( 732円 ) | 19日目 |
613円 ( 674円 ) | 19日目 |
18,559円 ( 20,415円 ) | 19日目 |
19,448円 ( 21,393円 ) | 19日目 |
20,054円 ( 22,059円 ) | 19日目 |
19,641円 ( 21,605円 ) | 19日目 |
20,248円 ( 22,273円 ) | 19日目 |
19,969円 ( 21,966円 ) | 19日目 |
20,576円 ( 22,634円 ) | 19日目 |
19,167円 ( 21,084円 ) | 19日目 |
20,592円 ( 22,651円 ) | 19日目 |
21,813円 ( 23,994円 ) | 19日目 |
20,054円 ( 22,059円 ) | 19日目 |
20,576円 ( 22,634円 ) | 19日目 |
21,320円 ( 23,452円 ) | 19日目 |
20,054円 ( 22,059円 ) | 19日目 |
22,566円 ( 24,823円 ) | 19日目 |
20,248円 ( 22,273円 ) | 19日目 |
20,576円 ( 22,634円 ) | 19日目 |
19,167円 ( 21,084円 ) | 19日目 |
18,559円 ( 20,415円 ) | 19日目 |
24,916円 ( 27,408円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
23,848円 ( 26,233円 ) | 19日目 |
24,736円 ( 27,210円 ) | 19日目 |
25,345円 ( 27,880円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
25,851円 ( 28,436円 ) | 19日目 |
27,393円 ( 30,132円 ) | 19日目 |
27,716円 ( 30,488円 ) | 19日目 |
25,851円 ( 28,436円 ) | 19日目 |
18,559円 ( 20,415円 ) | 19日目 |
20,054円 ( 22,059円 ) | 19日目 |
20,248円 ( 22,273円 ) | 19日目 |
21,813円 ( 23,994円 ) | 19日目 |
19,167円 ( 21,084円 ) | 19日目 |
27,994円 ( 30,793円 ) | 19日目 |
25,345円 ( 27,880円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
33,198円 ( 36,518円 ) | 19日目 |
33,846円 ( 37,231円 ) | 19日目 |
33,427円 ( 36,770円 ) | 19日目 |
34,087円 ( 37,496円 ) | 19日目 |
33,706円 ( 37,077円 ) | 19日目 |
34,367円 ( 37,804円 ) | 19日目 |
32,919円 ( 36,211円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
33,198円 ( 36,518円 ) | 19日目 |
33,846円 ( 37,231円 ) | 19日目 |
33,427円 ( 36,770円 ) | 19日目 |
33,706円 ( 37,077円 ) | 19日目 |
34,367円 ( 37,804円 ) | 19日目 |
32,919円 ( 36,211円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
