フィールドバス機器ゲートウェイ分散システム2（128点対応） EX500シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 763円～71,400円

税込単価: 839円～78,540円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

フィールドバス機器入力・出力対応 EX600シリーズ

通常価格(税別)： 586円 (税込価格：645円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

5ポートエアオペレートバルブ VFRA3000・4000シリーズマニホールド

通常価格(税別)： 10,488円 (税込価格：11,537円)

通常出荷日：19 日目

【特長】・GW（ゲートウェイ）ユニットを中心として、バルブマニホールドや入力ユ...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

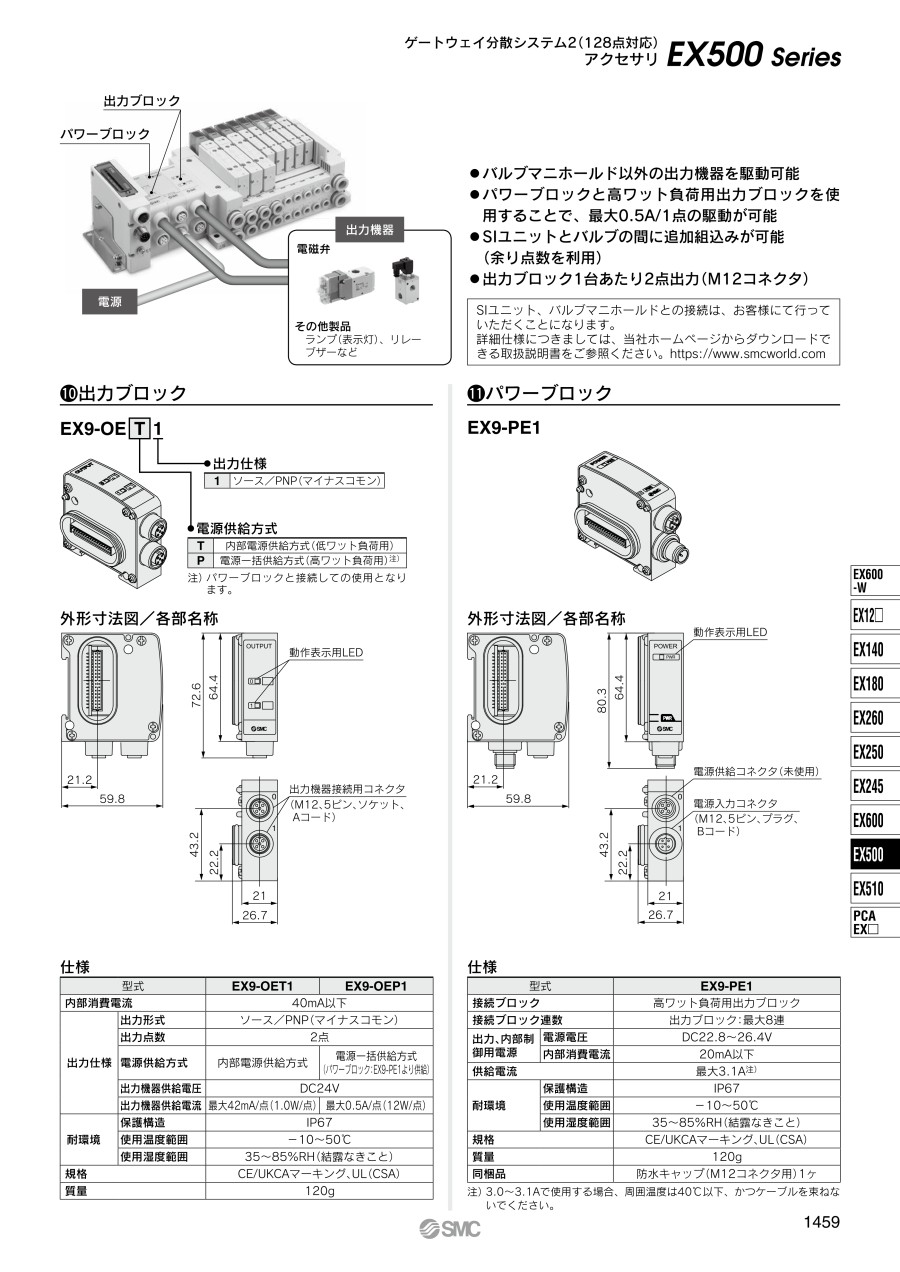

EX500-GEN2（EtherNet／IP™）

EX500-GPN2（PROFINET）

EX500-S103

EX500-DXPA

EX500-DXPB

EX9-OE□1

EX9-PE1

EX9-EA03

EX9-BP1

EX9-BD1

製品仕様

型番		EX500-GEN2	EX500-GPN2
通信仕様	プロトコル名	EtherNet/IP™^注1）	PROFINET IO
	バージョン^注2）	Volume1（Edition 3.14） Volume2（Edition 1.15）	PROFINET Specification Version 2.2
	メディア	100BASE-TX	100BASE-TX
	通信速度	10/100Mbps（自動）	100Mbps
	通信方式	全二重/半二重（自動）	全二重
	入出力点数（占有エリア）	128点/128点（20バイト/20バイト）	128点/128点（18バイト/16バイト）
	設定ファイル^注3）	EDSファイル	GSDML
	IPアドレス設定範囲	スイッチによる設定：192.168.0.1～254 または、192.168.1.1～254 DHCPサーバ経由：任意のアドレス	任意のアドレス
	デバイス情報	Vendor ID：7（SMC Corporation） Product type：12（Communication Adapter）、 Product code：198	-
	対応機能	DLR QuickConnect™ Webサーバ	MRP Fast Start Up Webサーバ
電源電圧	入力および制御用	DC24V±10%
電源電圧	バルブ用	DC24V+10%, -5%
消費電流	入力および制御用	6.2A以下（1分岐あたり最大1.5A×4分岐+GWユニット内部消費電流0.2A以下）
消費電流	出力用（バルブ）	4A以下（1分岐あたり最大1A×4分岐）
分岐ポート仕様	分岐ポート数	4ポート
	入出力点数	1分岐あたり32点/32点
	分岐ケーブル長	1分岐あたり20m以下
耐環境	保護構造	IP65
	使用温度範囲	動作時：-10～+50℃、保存時：-20～+60℃（結露しないこと）
	使用湿度範囲	動作時・保存時：35～85%RH（結露しないこと）
規格		CEマーキング（EMC指令・RoHS指令）、UL（CSA）
質量		550g
同梱品		防水キャップ（M12コネクタソケット用）5ヶ

注1）CAT5以上の通信ケーブルをご使用ください。
注2）バージョン情報は変更されることがあるので、あらかじめご了承ください。

製品仕様

型番		EX500-S103
適用バルブ		SY、VQC、S0700、SV
出力仕様	出力点数	16/32点（内蔵の設定スイッチによる切替え）
	出力形式	ソース/PNP（マイナスコモン）
	定格電圧	DC24V
	供給電流	GWユニット電源供給時：最大1.0A 外部電源^※供給時：最大1.5A
内部消費電流		50mA以下
耐環境	保護構造	IP67
	使用温度範囲	動作時：-10～+50℃、保存時：-20～+60℃（結露しないこと）
	使用湿度範囲	動作時・保存時：35～85%RH（結露しないこと）
規格		CE、UL（CSA）、RoHS対応
質量		200g
同梱品		防水キャップ（M12コネクタソケット用）1ヶ
同梱品		バルブマニホールド取付ねじ（M3×30）2ヶ

製品仕様

型番		EX500-DXPA	EX500-DXPB
コネクタ種類		M8コネクタ	M12コネクタ
入力仕様	入力点数	16点
	入力形式	PNPセンサ入力
	定格電圧	DC24V
	供給電流	最大1.3A/ユニット（ただし、偶数番号のコネクタ8ヶ合計：Max0.65A 奇数番号のコネクタ8ヶ合計：Max0.65A）
	入力ON電圧/入力ON電流	11V以上/Typ.7mA（DC24V時）
	入力OFF電圧/入力OFF電流	5V以下/1.5mA以下
内部消費電流		200mA以下（入力ON時のON電流含む）
耐環境	保護構造	IP67
	使用温度範囲	動作時：-10～+50℃、保存時：-20～+60℃（結露しないこと）
	使用湿度範囲	動作時・保存時：35～85%RH（結露しないこと）
規格		CE、UL（CSA）、RoHS対応
質量		250g	450g
同梱品		防水キャップ（M8コネクタソケット用） 16ヶ	防水キャップ（M12コネクタ用） 17ヶ
同梱品		防水キャップ（M12コネクタソケット用） 1ヶ	防水キャップ（M12コネクタ用） 17ヶ

製品仕様

型番		EX9-OET1	EX9-OEP1
内部消費電流		40mA以下
出力仕様	出力形式	ソース/PNP（マイナスコモン）
	出力点数	2点
	電源供給方式	内部電源供給方式	電源一括供給方式（パワーブロック：EX9-PE1より供給）
	出力機器供給電圧	DC24V
	出力機器供給電流	最大42mA/点（1.0W/点）	最大0.5A/点（12W/点）
耐環境	保護構造	IP67
	使用温度範囲	-10～50℃
	使用湿度範囲	35～85%RH（結露なきこと）
規格		CEマーキング、UL（CSA）、RoHS対応
質量		120g

製品仕様

型番		EX9-PE1
接続ブロック		高ワット負荷用出力ブロック
接続ブロック連数		出力ブロック：最大8連
出力、内部制御用電源	電源電圧	DC22.8～26.4V
出力、内部制御用電源	内部消費電流	20mA以下
供給電流		最大3.1A^注）
耐環境	保護構造	IP67
	使用温度範囲	-10～50℃
	使用湿度範囲	35～85%RH（結露なきこと）
規格		CEマーキング、UL（CSA）、RoHS
質量		120g
同梱品		防水キャップ（M12コネクタ用）1ヶ

注）3.0～3.1Aで使用する場合、周囲温度は40℃以下、かつケーブルを束ねないでください。

型番リスト

表示件数

型番

種類	適用シリーズ	種別	通信プロトコル	出力形式	入出力点数	コネクタ	連数	定格電圧	仕様	オプション	最小発注数量

-	-	ブラケットプレート	-	-	-	-	-	-	-	六角袋ナット（M4）×1／プラマイナベ小ねじ（M4×8）×1／プラマイナベ小ねじ（M4×10）×1	1個
[接続用プレート] ブラケットプレート	SMC　EX500シリーズ	ブラケットプレート	-	-	-	-	-	-	-	六角穴付ねじ（M3×35）× 2	1個
[配管用部材] エンドプレート	SMC　EX500シリーズ	エンドプレート	-	-	-	-	-	-	-	-	1個
[接続用プレート] 出力ブロック	SMC　EX500シリーズ	出力ブロック	-	ソース／PNP（マイナスコモン）	2点（出力）	-	-	DC24	電源一括供給方式（高ワット負荷用）	-	1個
[接続用プレート] 出力ブロック	SMC　EX500シリーズ	出力ブロック	-	ソース／PNP（マイナスコモン）	2点（出力）	-	-	DC24	内部電源供給方式（低ワット負荷用）	-	1個
[接続用プレート] パワーブロック	SMC　EX500シリーズ	パワーブロック	-	-	-	-	最大8連（出力ブロック）	-	-	-	1個
[配線部品] コネクタ	SMC　EX500シリーズ	Y分岐コネクタ	-	-	-	-	-	-	-	-	1個
[制御機器] 無線システム	SMC　EX500シリーズ	入力ユニット	-	PNPセンサ入力	16点	M8コネクタ	-	DC24	-	-	1個
[制御機器] 無線システム	SMC　EX500シリーズ	入力ユニット	-	PNPセンサ入力	16点	M12コネクタ	-	DC24	-	-	1個
[制御機器] 無線システム	SMC　EX500シリーズ	GWユニット	EtherNet／IPTM	-	128点（入出力）	-	-	-	-	-	1個
[制御機器] 無線システム	SMC　EX500シリーズ	GWユニット	PROFINET	-	128点（入出力）	-	-	-	-	-	1個
[取付金具] DINレール固定金具	SMC　EX500シリーズ	DINレール固定金具（2個入り）	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

763円 ( 839円 )	19日目
883円 ( 971円 )	6日目
2,384円 ( 2,622円 )	6日目
11,605円 ( 12,766円 )	6日目
11,605円 ( 12,766円 )	6日目
11,205円 ( 12,326円 )	6日目
4,551円 ( 5,006円 )	19日目
24,454円 ( 26,899円 )	6日目
25,390円 ( 27,929円 )	6日目
71,400円 ( 78,540円 )	6日目
71,400円 ( 78,540円 )	6日目
1,517円 ( 1,669円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・GW（ゲートウェイ）ユニットを中心として、バルブマニホールドや入力ユニットを分散して配置。
・GWユニットの交換により、他のプロトコルに対応可能。
・入力／出力点数＝128点／128点、1分岐ポートあたりの出力点数（ソレノイド数）は32点。
・バルブマニホールド接続数＝最大8台、入力ユニット接続数＝最大8台、分岐ケーブル長＝最大20m。
・WEBサーバ機能（バルブ動作テスト、各ユニットの接続診断、入力機器の短絡診断）。
・バルブマニホールド／入力ユニットへのアドレス設定不要。
