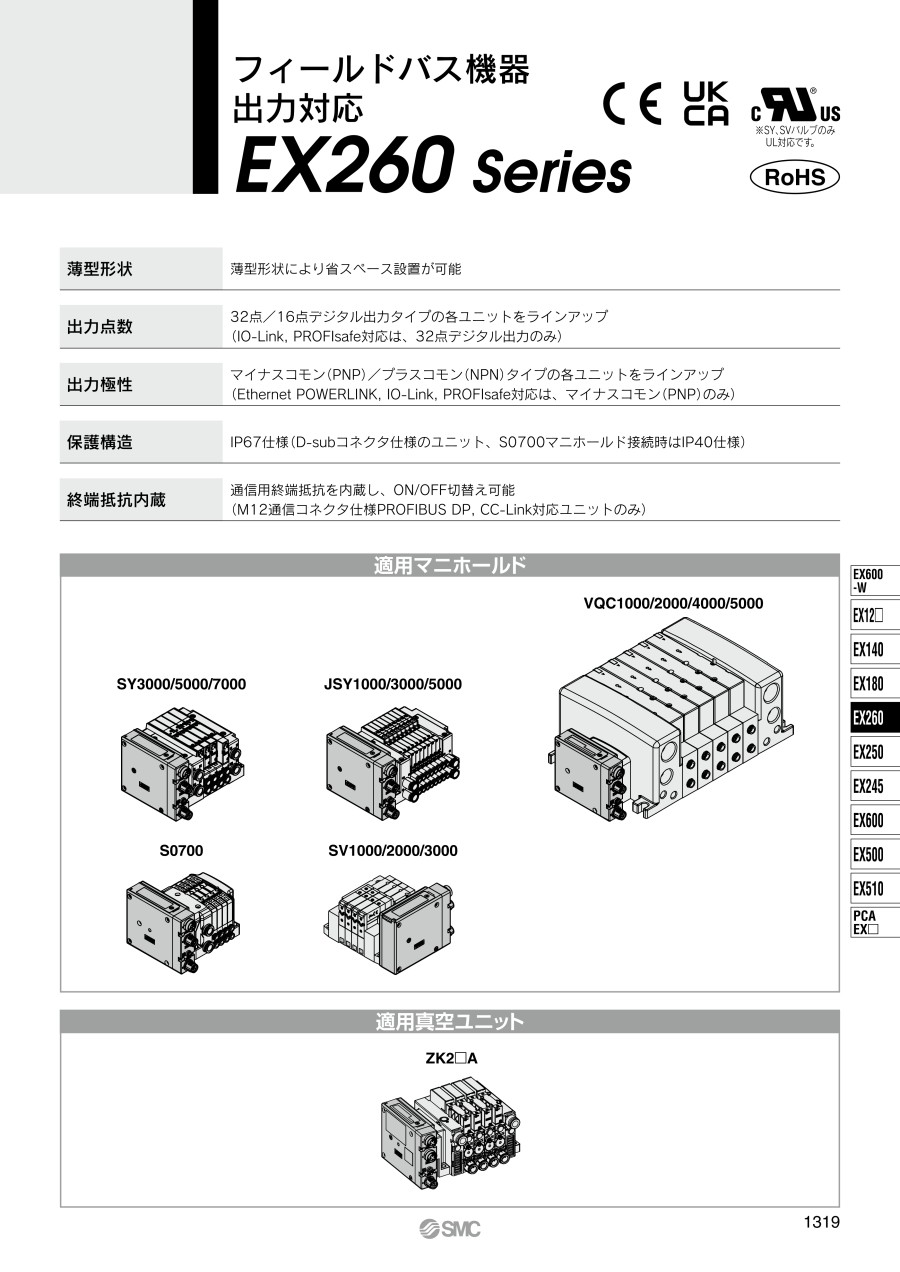

フィールドバス機器 出力対応 EX260シリーズ
- 通常単価(税別)
- 3,161円～49,565円
- 税込単価
- 3,477円～54,522円
【特長】・薄型形状により省スペース設置が可能・薄型のため、マニホールド長さを短...
詳細情報を確認する- 適用シリーズ
- SMC EX260シリーズ
未確定：候補が44型番あります。
商品情報
外形図
M12通信コネクタタイプ
D-sub通信コネクタタイプ（EX260-SPR5/6/7/8）
EX9-AC□-SAPA
EX9-AC□-SSPS
製品仕様
| 型番 | EX260-SPR1/3 | EX260-SPR2/4 | EX260-SPR5/7 | EX260-SPR6/8 | EX260-SDN1/3 | EX260-SDN2/4 | EX260-SMJ1/3 | EX260-SMJ2/4 | |
|---|---|---|---|---|---|---|---|---|---|
| 適用 システム | プロトコル名 | PROFIBUS DP | DeviceNet™ | CC-Link | |||||
| バージョン注1） | DP-V0 | Volume1（Edition3.5） Volume3（Edition1.5） | Ver.1.10 | ||||||
| 設定ファイル注3） | GSDファイル | EDSファイル | CSP+ファイル | ||||||
| 占有エリア （入力点数/出力点数） | SPR1：0/32 SPR3：0/16 | SPR2：0/32 SPR4：0/16 | SPR5：0/32 SPR7：0/16 | SPR6：0/32 SPR8：0/16 | SDN1：0/32 SDN3：0/16 | SDN2：0/32 SDN4：0/16 | SMJ1：32/32 SMJ3：32/32 （1局,リモートI/O局） | SMJ2：32/32 SMJ4：32/32 （1局,リモートI/O局） | |
| 対応機能 | - | QuickConnect™ | - | ||||||
| 通信速度 | 9.6k/19.2k/45.45k/93.75k/ 187.5k/500k/1.5M/3M/6M/12Mbps | 125k/250k/500kbps | 156k/625k/ 2.5M/5M/10Mbps | ||||||
| 通信コネクタ仕様 | M12 | D-sub | M12 | ||||||
| 終端抵抗用スイッチ | 内蔵 | なし | 内蔵 | ||||||
| 出力仕様 | 出力形式 | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） |
| 出力点数 | SPR1：32点 SPR3：16点 | SPR2：32点 SPR4：16点 | SPR5：32点 SPR7：16点 | SPR6：32点 SPR8：16点 | SDN1：32点 SDN3：16点 | SDN2：32点 SDN4：16点 | SMJ1：32点 SMJ3：16点 | SMJ2：32点 SMJ4：16点 | |
| 接続負荷 | DC24V,1.5W以下のサージ電圧保護回路付ソレノイドバルブ | ||||||||
| 供給電圧 | DC24V | ||||||||
| 供給電流 | SPR1：最大2.0A SPR3：最大1.0A | SPR2：最大2.0A SPR4：最大1.0A | SPR5：最大2.0A SPR7：最大1.0A | SPR6：最大2.0A SPR8：最大1.0A | SDN1：最大2.0A SDN3：最大1.0A | SDN2：最大2.0A SDN4：最大1.0A | SMJ1：最大2.0A SMJ3：最大1.0A | SMJ2：最大2.0A SMJ4：最大1.0A | |
| 型番 | EX260-SEC1/3 | EX260-SEC2/4 | EX260-SPN1/3 | EX260-SPN2/4 | EX260-SEN1/3 | EX260-SEN2/4 | EX260-SPL1 | EX260-SPL3 | |
|---|---|---|---|---|---|---|---|---|---|
| 適用 システム | プロトコル名 | EtherCAT注2） | PROFINET注2） | EtherNet/IP™注2） | Ethernet POWERLINK | ||||
| バージョン注1） | Conformance Test Record V.1.1 | PROFINET Specification Version 2.2 | Volume1（Edition3.17） Volume2（Edition1.18） | EPSG DS 301 Version 1.2.0 | |||||
| 設定ファイル注3） | XMLファイル | GSDファイル | EDSファイル | XDDファイル | |||||
| 占有エリア （入力点数/出力点数） | SEC1：0/32 SEC3：0/16 | SEC2：0/32 SEC4：0/16 | SPN1：0/32 SPN3：0/16 | SPN2：0/32 SPN4：0/16 | SEN1：16/32 SEN3：16/16 | SEN2：16/32 SEN4：16/16 | 16/32 | 16/16 | |
| 対応機能 | - | FSU,MRP | QuickConnect™、DLR | - | |||||
| 通信速度 | 100Mbps注2） | 10M/100Mbps注2） | 100Mbps注2） | ||||||
| 通信コネクタ仕様 | M12 | ||||||||
| 終端抵抗用スイッチ | なし（不要） | ||||||||
| 出力仕様 | 出力形式 | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | シンク/NPN （プラスコモン） | ソース/PNP （マイナスコモン） | |
| 出力点数 | SEC1：32点 SEC3：16点 | SEC2：32点 SEC4：16点 | SPN1：32点 SPN3：16点 | SPN2：32点 SPN4：16点 | SEN1：32点 SEN3：16点 | SEN2：32点 SEN4：16点 | 32 | 16 | |
| 接続負荷 | DC24V,1.5W以下のサージ電圧 保護回路付ソレノイドバルブ（当社製） | DC24V,1.0W以下のサージ電圧 保護回路付ソレノイドバルブ（当社製） | DC24V,1.5W以下のサージ電圧 保護回路付ソレノイドバルブ（当社製） | ||||||
| 供給電圧 | DC24V | ||||||||
| 供給電流 | SEC1：最大2.0A SEC3：最大1.0A | SEC2：最大2.0A SEC4：最大1.0A | SPN1：最大2.0A SPN3：最大1.0A | SPN2：最大2.0A SPN4：最大1.0A | SEN1：最大2.0A SEN3：最大1.0A | SEN2：最大2.0A SEN4：最大1.0A | 最大2A | 最大1A | |
注1）バージョン情報は変更されることがあるので、あらかじめご了承ください。
注2）EtherCAT,PROFINET,EtherNet/IP™,Ethernet POWERLINKは、CAT5以上の通信ケーブルをご使用ください。
全SIユニット共通仕様
| 制御用電源 | 電源電圧 | DC21.6～26.4V※1 |
|---|---|---|
| 内部消費電流 | 100mA以下 | |
| 出力用電源 | 電源電圧 | DC22.8～26.4V |
| 耐環境 | 保護構造 | IP67※2 |
| 使用温度範囲 | -10～+50℃ | |
| 使用湿度範囲 | 35～85%RH（結露なきこと） | |
| 耐電圧 | AC500V、1分間 充電部一括と筐体間 | |
| 絶縁抵抗 | 10MΩ以上（DC500Vにて） 充電部一括と筐体間 | |
| 規格 | CEマーキング、UL（CSA）対応 | |
| 質量 | 200g | |
| 付属品 | 取付ねじ | 2個 |
| 防水キャップ （M12コネクタソケット用） | EX9-AWTS（1個）※3 | |
※1：EX260-SDN□は、通信用電源として、電源電圧DC11～25Vとなります。
※2：EX260-SPR5/6/7/8は、IP40となります。
※3：EX260-SPR5/6/7/8は、付属されません。
EX9-AC□-SAPA
| 項目 | 仕様 |
|---|---|
| ケーブル外径 | φ6mm |
| 導体公称断面積 | 0.3mm2/AWG22 |
| 電線外径（導体を含む） | 1.5mm |
| 最小曲げ半径（固定時） | 40mm |
EX9-AC□-SSPS
| 項目 | 仕様 |
|---|---|
| ケーブル外径 | φ6mm |
| 導体公称断面積 | 0.3mm2/AWG22 |
| 電線外径（導体を含む） | 1.5mm |
| 最小曲げ半径（固定時） | 40mm |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,833円 ( 4,216円 ) | 6日目 |
3,161円 ( 3,477円 ) | 19日目 |
4,114円 ( 4,525円 ) | 6日目 |
3,351円 ( 3,686円 ) | 6日目 |
4,479円 ( 4,927円 ) | 6日目 |
3,650円 ( 4,015円 ) | 6日目 |
4,924円 ( 5,416円 ) | 6日目 |
4,015円 ( 4,417円 ) | 6日目 |
6,176円 ( 6,794円 ) | 6日目 |
4,924円 ( 5,416円 ) | 6日目 |
10,485円 ( 11,534円 ) | 6日目 |
8,449円 ( 9,294円 ) | 6日目 |
3,385円 ( 3,724円 ) | 19日目 |
25,189円 ( 27,708円 ) | 6日目 |
25,189円 ( 27,708円 ) | 6日目 |
21,897円 ( 24,087円 ) | 6日目 |
21,897円 ( 24,087円 ) | 6日目 |
35,089円 ( 38,598円 ) | 19日目 |
35,089円 ( 38,598円 ) | 6日目 |
32,897円 ( 36,187円 ) | 6日目 |
32,897円 ( 36,187円 ) | 6日目 |
35,089円 ( 38,598円 ) | 6日目 |
35,089円 ( 38,598円 ) | 6日目 |
32,897円 ( 36,187円 ) | 6日目 |
32,897円 ( 36,187円 ) | 6日目 |
29,583円 ( 32,541円 ) | 6日目 |
29,589円 ( 32,548円 ) | 6日目 |
27,563円 ( 30,319円 ) | 6日目 |
22,996円 ( 25,296円 ) | 6日目 |
22,996円 ( 25,296円 ) | 19日目 |
49,565円 ( 54,522円 ) | 6日目 |
46,625円 ( 51,288円 ) | 19日目 |
40,590円 ( 44,649円 ) | 6日目 |
40,579円 ( 44,637円 ) | 6日目 |
38,397円 ( 42,237円 ) | 6日目 |
38,397円 ( 42,237円 ) | 6日目 |
25,189円 ( 27,708円 ) | 6日目 |
24,309円 ( 26,740円 ) | 6日目 |
21,897円 ( 24,087円 ) | 6日目 |
21,371円 ( 23,508円 ) | 6日目 |
24,089円 ( 26,498円 ) | 6日目 |
23,187円 ( 25,506円 ) | 6日目 |
20,202円 ( 22,222円 ) | 6日目 |
20,202円 ( 22,222円 ) | 19日目 |
詳細情報
基本情報
【特長】
・薄型形状により省スペース設置が可能
・薄型のため、マニホールド長さを短縮
・同一方向から配線、配置が可能。（横配管の場合）バルブ上側に制限のある場所への設置に有効
・外付の分岐コネクタ不要。渡り配線が可能。配線スペース削減
・外付の終端抵抗が不要
・通信用終端抵抗を内蔵し、ON／OFF切替え可能
