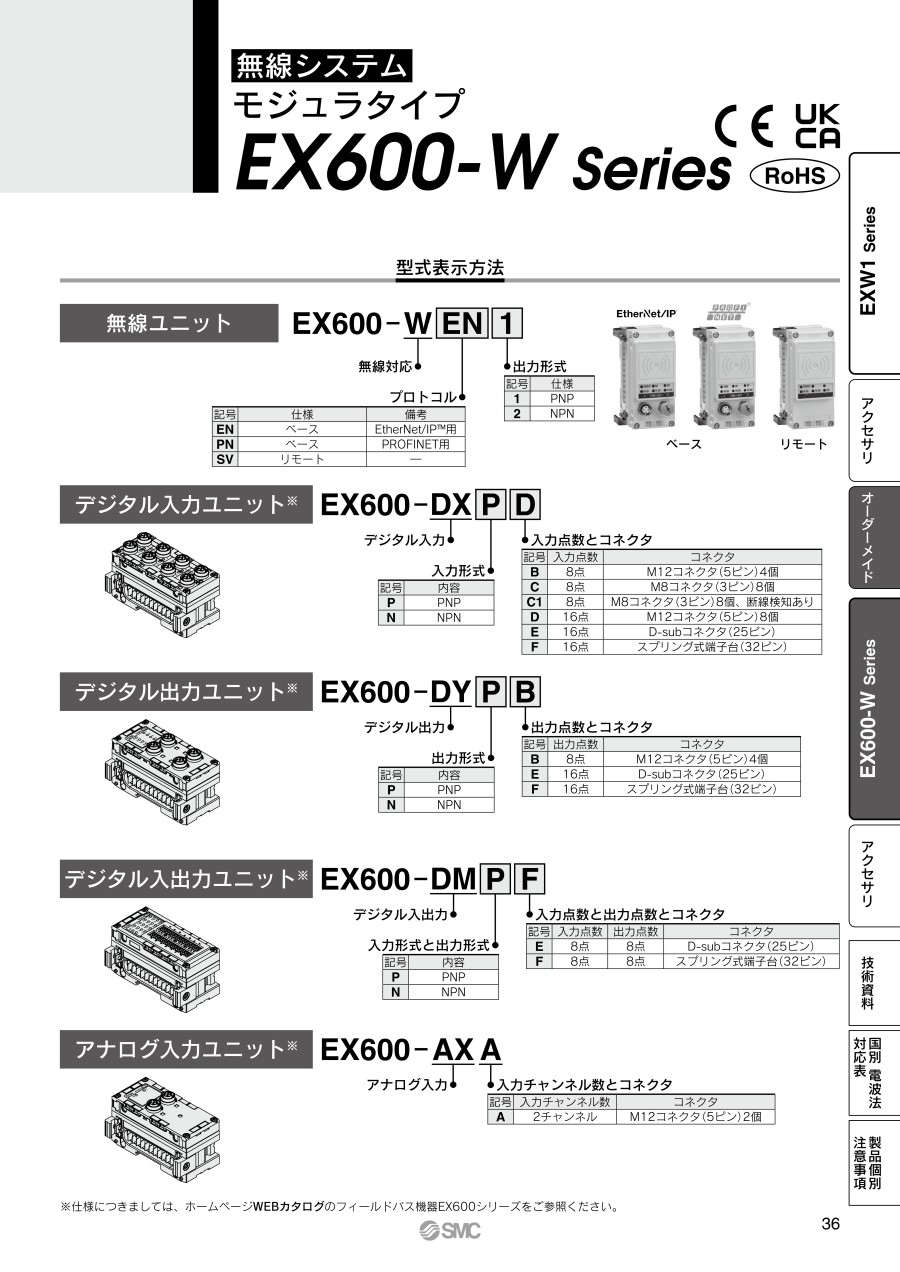

無線システム EX600-Wシリーズ
- 通常単価(税別)
- 69,938円
- 税込単価
- 76,932円
【特長】・溶接環境下でも使用可能・耐ノイズ性・高速接続・無線通信信号応答時間5...
詳細情報を確認する- 種類
- 無線システム
- 適用シリーズ
- SMC EX600シリーズ
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
無線マスタユニット:EX600-WEN□
無線マスタユニット:EX600-WPN□
無線スレーブユニット:EX600-WSV□
製品仕様
無線マスタユニット:EX600-WEN□
| 項目 | 仕様 | ||
|---|---|---|---|
| EtherNet/IP™ 通信仕様 | 通信プロトコル | EtherNet/IP™（コンフォーマンスバージョン：Composit12） | |
| 伝送媒体（ケーブル） | 標準Ethernetケーブル（CAT5以上、100BASE-TX） | ||
| 通信速度 | 10Mbps/100Mbps | ||
| 通信方式 | 全二重/半二重 | ||
| 設定ファイル | EDSファイル | ||
| IPアドレス設定 | マニュアル/BOOTP・DHCP | ||
| デバイス情報 | ベンダーID：7（SMC Corp.） デバイスタイプ：12（Communication Adaptor） プロダクトコード：186 | ||
| 接続トポロジー | スター、バス、リング（DLR）、ライン、ツリー | ||
| QuickConnect™機能 | 対応 | ||
| DLR機能 | 対応 | ||
| WEBサーバ機能 | 対応 | ||
| 無線通信仕様 | プロトコル | SMC独自プロトコル（SMC暗号化） | |
| 電波方式（拡散） | 周波数ホッピング（FHSS方式） | ||
| 周波数帯 | 2.4GHz（2403～2481MHz） | ||
| 周波数チャンネル数 | 79ch（帯域幅：1.0MHz） | ||
| 通信速度 | 250kbps | ||
| 通信距離 | 10m（使用環境により異なります） | ||
| 電波法認証 | 工事設計認証（日本国内）、RE（欧州注1））、FCC（アメリカ）、ANATEL（ブラジル）、 ETA（インド）、NOM（メキシコ）、IC（カナダ）、SRRC（中国）、NBTC（タイ） | ||
| 電気的仕様 | 制御・入力用 （US1） | 電源電圧 | DC24V±10% |
| 消費電流 | 150mA以下 | ||
| 出力用 （US2） | 電源電圧 | DC24V±10% | |
| 最大供給電流 | 4A | ||
| 入出力仕様 | 入力点数 | システム入力占有点数 | 登録された無線スレーブユニットと合わせて最大1280点 |
| モジュール入力占有点数 | 最大128点（16点単位での増減） | ||
| 出力点数 | システム出力占有点数 | 登録された無線スレーブユニットと合わせて最大1280点 | |
| モジュール出力占有点数 | 最大128点（16点単位での増減） | ||
| アナログ入出力 | アナログ入力更新時間 | 10ms以下（無線マスタユニットに接続された入力が対象） 0.1/0.2/0.5/1/2/5/10/30/60s （無線スレーブユニットに接続された入力が対象）注2） | |
| アナログ出力更新時間 | 10ms以下（無線マスタユニットに接続された出力が対象） 0.1/0.2/0.5/1/2/5/10/30/60s （無線スレーブユニットに接続された出力が対象）注2） | ||
| バルブ出力 | 出力形式 | EX600-WEN1：Source/PNP（-COM） EX600-WEN2：Sink/NPN（+COM） | |
| 出力点数 | 最大32点（0/8/16/24/32点） | ||
| 接続負荷 | DC24V、1.5W以下のサージ電圧保護回路付ソレノイドバルブ（当社製） | ||
| 無線スレーブユニット登録台数 | 最大127台（0/15/31/63/127台） | ||
| EX600I/Oユニット接続台数 | 最大9台のEX600シリーズI/Oユニット（I/O＝128/128を超えるI/Oは認識不可） | ||
| 一般仕様 | 保護構造 | IP67準拠（マニホールド結合時） | |
| 周囲温度（動作温度） | -10～+50℃ | ||
| 周囲温度（保存温度） | -20～+60℃ | ||
| 周囲湿度 | 35～85%RH（結露なきこと） | ||
| 耐電圧 | AC500V 1.0min 外部端子一括と金属部 | ||
| 絶縁抵抗 | 10MΩ以上（DC500V 外部端子一括と金属部） | ||
| 耐振動 | EN61131-2準拠 5≦f＜8.4Hz 3.5mm 8.4≦f＜150Hz 9.8m/s2 （バルブマニホールド除く） | ||
| 耐衝撃 | EN61131-2準拠 147m/s2、11ms （バルブマニホールド除く） | ||
| 規格 | CEマーキング（EMC指令・RoHS指令） | ||
| 質量 | 300g | ||
| NFC通信 仕様注3） | 通信規格 | ISO/IEC14443B（Type-B） | |
| 周波数 | 13.56MHz | ||
| 通信速度 | 20～100kHz（I2C） | ||
| 通信距離 | ～1cm | ||
注1）オーストリア、ベルギー、ブルガリア、クロアチア、チェコ、デンマーク、エストニア、フィンランド、フランス、ドイツ、ギリシャ、ハンガリー、アイルランド、イタリア、ラトビア、リトアニア、オランダ、ノルウェー、ポーランド、ポルトガル、ルーマニア、スロバキア、スロベニア、スペイン、スウェーデン、スイス、イギリス、トルコ
注2）無線の通信状態および外部環境により変動します。
注3）NFC通信部は13.56MHzのパッシブ型のRFIDタグとなります。
無線マスタユニット:EX600-WPN□
| 項目 | 仕様 | ||
|---|---|---|---|
| PROFINET 通信仕様 | 通信プロトコル | PROFINET IO | |
| コンフォーマンスクラス | Class C（Only for IRT switch function） | ||
| 伝送媒体（ケーブル） | 標準Ethernetケーブル（CAT5以上、100BASE-TX） | ||
| 伝送速度 | 100Mbps | ||
| 設定ファイル | GSDMLファイル | ||
| FSU（Fast start up） | 対応 | ||
| MRP（Media Redundancy Protocol） | 対応 | ||
| WEBサーバ機能 | 対応 | ||
| 無線通信仕様 | プロトコル | SMC独自プロトコル（SMC暗号化） | |
| 電波方式（拡散） | 周波数ホッピング（FHSS方式） | ||
| 周波数帯 | 2.4GHz（2403～2481MHz） | ||
| 周波数チャンネル数 | 79ch（帯域幅：1.0MHz） | ||
| 通信速度 | 250kbps | ||
| 通信距離 | 10m（使用環境により異なります） | ||
| 電波法認証 | 工事設計認証（日本国内）、RE（欧州注1））、FCC（アメリカ）、ETA（インド）、 NOM（メキシコ）、IC（カナダ）、SRRC（中国）、NBTC（タイ） | ||
| 電気的仕様 | 制御・入力用 （US1） | 電源電圧 | DC24V±10% |
| 消費電流 | 150mA以下 | ||
| 出力用 （US2） | 電源電圧 | DC24V±10% | |
| 最大供給電流 | 4A | ||
| 入出力仕様 | 入力点数 | システム入力占有点数 | 登録された無線スレーブユニットと合わせて最大1280点 |
| モジュール入力占有点数 | 最大128点（16点単位での増減） | ||
| 出力点数 | システム出力占有点数 | 登録された無線スレーブユニットと合わせて最大1280点 | |
| モジュール出力占有点数 | 最大128点（16点単位での増減） | ||
| アナログ入出力 | アナログ入力更新時間 | 10ms以下（無線マスタユニットに接続された入力が対象） 0.1/0.2/0.5/1/2/5/10/30/60s （無線スレーブユニットに接続された入力が対象）注2） | |
| アナログ出力更新時間 | 10ms以下（無線マスタユニットに接続された出力が対象） 0.1/0.2/0.5/1/2/5/10/30/60s （無線スレーブユニットに接続された出力が対象）注2） | ||
| バルブ出力 | 出力形式 | EX600-WPN1：Source/PNP（-COM） EX600-WPN2：Sink/NPN（+COM） | |
| 出力点数 | 最大32点（0/8/16/24/32点） | ||
| 接続負荷 | DC24V、1.5W以下のサージ電圧保護回路付ソレノイドバルブ（当社製） | ||
| 無線スレーブユニット登録台数 | 最大31台（0/15/31台） | ||
| EX600I/Oユニット接続台数 | 最大9台のEX600シリーズI/Oユニット（I/O＝128/128を超えるI/Oは認識不可） | ||
| 一般仕様 | 保護構造 | IP67準拠（マニホールド結合時） | |
| 周囲温度（動作温度） | -10～+50℃ | ||
| 周囲温度（保存温度） | -20～+60℃ | ||
| 周囲湿度 | 35～85%RH（結露なきこと） | ||
| 耐電圧 | AC500V 1.0min 外部端子一括と金属部 | ||
| 絶縁抵抗 | 10MΩ以上（DC500V 外部端子一括と金属部） | ||
| 耐振動 | EN61131-2準拠 5≦f＜8.4Hz 3.5mm 8.4≦f＜150Hz 9.8m/s2 （バルブマニホールド除く） | ||
| 耐衝撃 | EN61131-2準拠 147m/s2、11ms （バルブマニホールド除く） | ||
| 規格 | CEマーキング（EMC指令・RoHS指令） | ||
| 質量 | 300g | ||
| NFC通信 仕様注3） | 通信規格 | ISO/IEC14443B（Type-B） | |
| 周波数 | 13.56MHz | ||
| 通信速度 | 20～100kHz（I2C） | ||
| 通信距離 | ～1cm | ||
注1）オーストリア、ベルギー、ブルガリア、クロアチア、チェコ、デンマーク、エストニア、フィンランド、フランス、ドイツ、ギリシャ、ハンガリー、アイルランド、イタリア、ラトビア、リトアニア、オランダ、ノルウェー、ポーランド、ポルトガル、ルーマニア、スロバキア、スロベニア、スペイン、スウェーデン、スイス、イギリス、トルコ
注2）無線の通信状態および外部環境により変動します。
注3）NFC通信部は13.56MHzのパッシブ型のRFIDタグとなります。
無線スレーブユニット:EX600-WSV□
| 項目 | 仕様 | ||
|---|---|---|---|
| 電気的仕様 | 制御・入力用 （US1） | 電源電圧 | DC24V±10% |
| 消費電流 | 70mA以下 | ||
| 出力用 （US2） | 電源電圧 | DC24V±10% | |
| 最大供給電流 | 4A | ||
| 入出力仕様 | 入力点数 | モジュール入力占有点数 | 最大128点（16点単位での増減） |
| 出力点数 | モジュール出力占有点数 | 最大128点（16点単位での増減） | |
| アナログ入出力更新時間 | 0.1/0.2/0.5/1/2/5/10/30/60s注1） | ||
| EX600I/Oユニット接続台数 | 最大9台のEX600I/Oユニット（I/O＝128/128を超えるI/Oは認識不可） | ||
| バルブ出力 | 出力形式 | EX600-WSV1：Source/PNP（-COM） EX600-WSV2：Sink/NPN（+COM） | |
| 出力点数 | 最大32点（0/8/16/24/32点） | ||
| 接続負荷 | DC24V、1.5W以下のサージ電圧保護回路付ソレノイドバルブ（当社製） | ||
| 無線通信仕様 | プロトコル | SMC独自プロトコル（SMC暗号化） | |
| 電波方式（拡散） | 周波数ホッピング（FHSS方式） | ||
| 周波数帯 | 2.4GHz（2403～2481MHz） | ||
| 周波数チャンネル数 | 79ch（帯域幅：1.0MHz） | ||
| 通信速度 | 250kbps | ||
| 通信距離 | 10m（使用環境により異なります） | ||
| 電波法認証 | 工事設計認証（日本国内）、RE（欧州注2））、FCC（アメリカ）、ANATEL（ブラジル）、 ETA（インド）、NOM（メキシコ）、IC（カナダ）、SRRC（中国）、NBTC（タイ） | ||
| 一般仕様 | 保護構造 | IP67準拠（マニホールド結合時） | |
| 周囲温度（動作温度） | -10～+50℃ | ||
| 周囲温度（保存温度） | -20～+60℃ | ||
| 周囲湿度 | 35～85%RH（結露なきこと） | ||
| 耐電圧 | AC500V 1.0min 外部端子一括と金属部 | ||
| 絶縁抵抗 | 10MΩ以上（DC500V 外部端子一括と金属部） | ||
| 耐振動 | EN61131-2準拠 5≦f＜8.4Hz 3.5mm 8.4≦f＜150Hz 9.8m/s2 （バルブマニホールド除く） | ||
| 耐衝撃 | EN61131-2準拠 147m/s2、11ms （バルブマニホールド除く） | ||
| 規格 | CEマーキング（EMC指令・RoHS指令） | ||
| 質量 | 280g | ||
| NFC通信 仕様注3） | 通信規格 | ISO/IEC14443B（Type-B） | |
| 周波数 | 13.56MHz | ||
| 通信速度 | 20～100kHz（I2C） | ||
| 通信距離 | ～1cm | ||
注1）無線の通信状態および外部環境により変動します。
注2）オーストリア、ベルギー、ブルガリア、クロアチア、チェコ、デンマーク、エストニア、フィンランド、フランス、ドイツ、ギリシャ、ハンガリー、アイルランド、イタリア、ラトビア、リトアニア、オランダ、ノルウェー、ポーランド、ポルトガル、ルーマニア、スロバキア、スロベニア、スペイン、スウェーデン、スイス、イギリス、トルコ
注3）NFC通信部は13.56MHzのパッシブ型のRFIDタグとなります。
