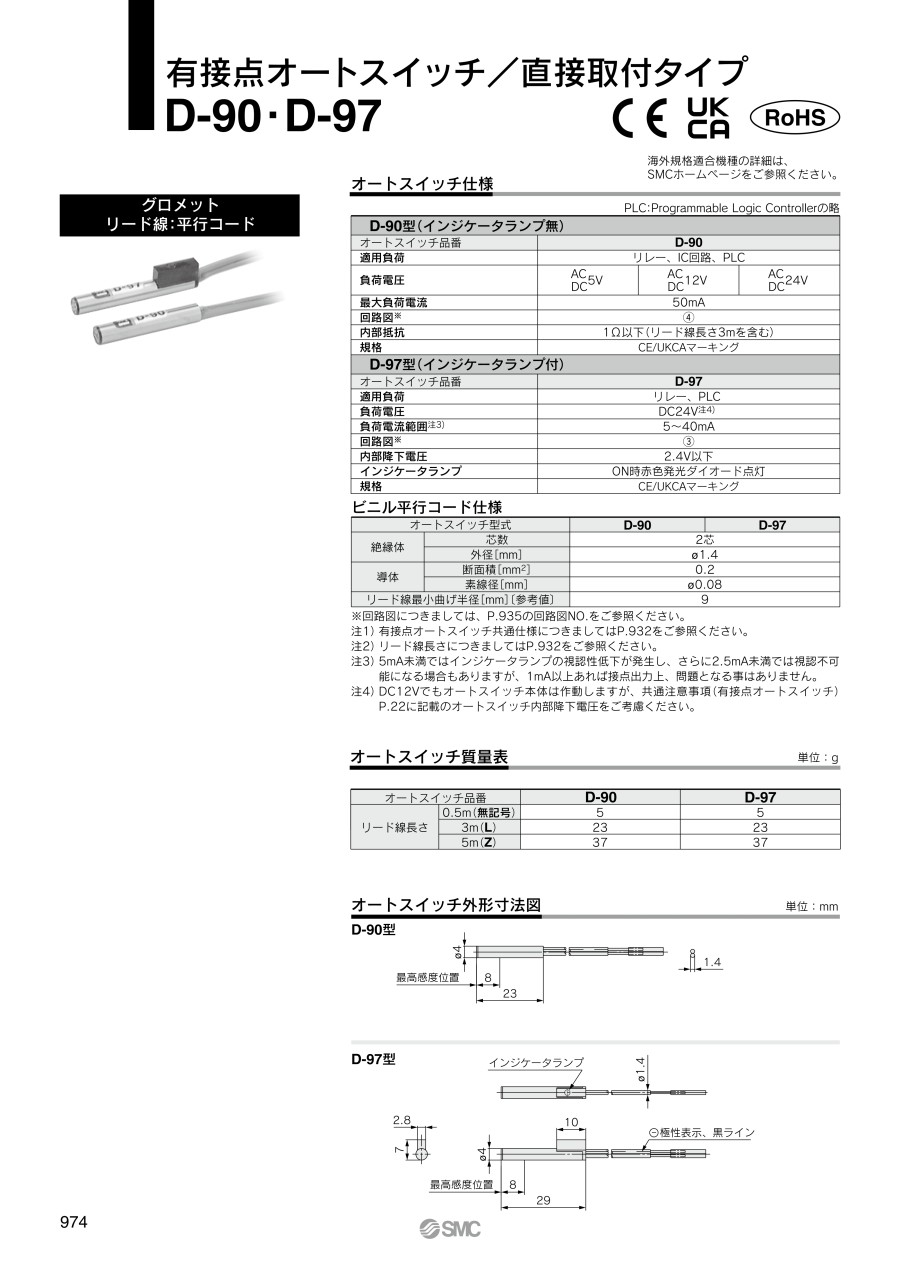

有接点オートスイッチ 直接取付タイプ D-90・D-97

通常単価(税別)
8521,975
税込単価
9372,173
通常出荷日:在庫品1日目~6日目一部当日出荷可能

【特長】・SMC製のシリンダ用センサ 無接点オートスイッチ/直接取付タイプです。

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認
未確定:候補が5型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

D-90型

有接点オートスイッチ 直接取付タイプ D-90・D-97 D-90型外形図

D-97型

有接点オートスイッチ 直接取付タイプ D-90・D-97 D-97型外形図

製品仕様

製品仕様

D-90型(インジケータランプ無)
オートスイッチ品番D-90
適用負荷リレー、IC回路、PLC
負荷電圧AC・DC5VAC・DC12VAC・DC24V
最大負荷電流50mA
内部抵抗1Ω以下(リード線長さ3mを含む)
規格CEマーキング
D-97型(インジケータランプ付)
オートスイッチ品番D-97
適用負荷リレー、PLC
負荷電圧DC24V
負荷電流範囲注1)5~40mA
内部降下電圧2.4V以下
インジケータランプON時赤色発光ダイオード点灯
規格CEマーキング

注1)5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

製品仕様

オートスイッチ型式D-90D-97
絶縁体芯数2芯
外径[mm]φ1.4
導体断面積[mm20.2
素線径[mm]φ0.08
リード線最小曲げ半径[mm]〔参考値〕9

型番リスト

表示件数

仕様

リード線長さ

(m)

最小発注数量
インジケータランプ無
0.5
1個
インジケータランプ無
3
1個
インジケータランプ付
0.5
1個
インジケータランプ付
3
1個
インジケータランプ付
5
1個
通常単価(税別) (税込単価)
通常出荷日
852
( 937 )
在庫品1日目当日出荷可能
1,085
( 1,194 )
6日目
1,536
( 1,690 )
在庫品1日目当日出荷可能
1,720
( 1,892 )
在庫品1日目当日出荷可能
1,975
( 2,173 )
6日目

詳細情報

基本情報

【特長】
・SMC製のシリンダ用センサ 無接点オートスイッチ/直接取付タイプです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
