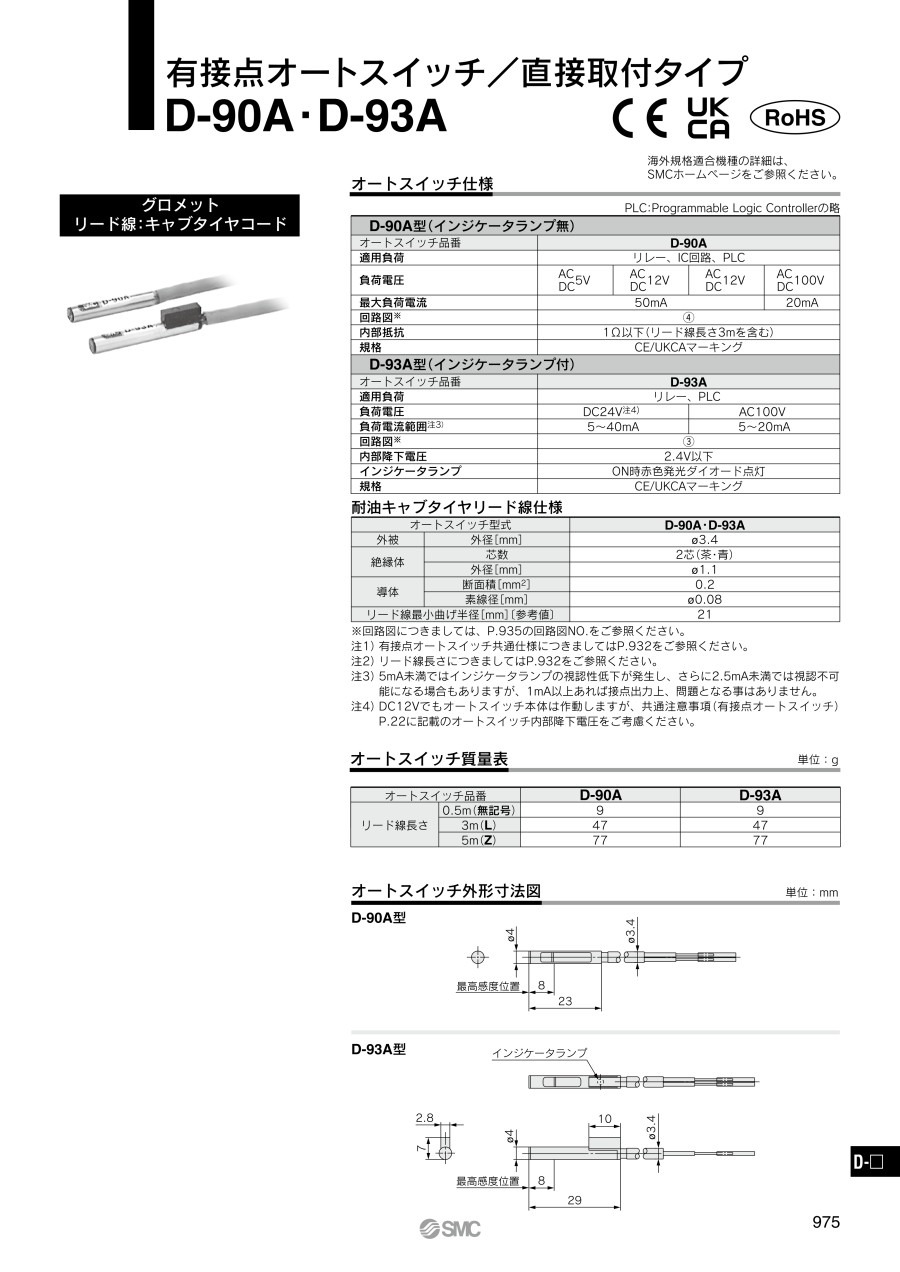

有接点オートスイッチ 直接取付タイプ D-90A・D-93A

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が4型番あります。
数量:

商品情報

外形図

D-90A型

有接点オートスイッチ 直接取付タイプ D-90A・D-93A D-90A型外形図

D-93A型

有接点オートスイッチ 直接取付タイプ D-90A・D-93A D-93A型外形図

製品仕様

製品仕様

D-90A型(インジケータランプ無)
オートスイッチ品番D-90A
適用負荷リレー、IC回路、PLC
負荷電圧AC・DC5VAC・DC12VAC・DC12VAC・DC100V
最大負荷電流50mA20mA
内部抵抗1Ω以下(リード線長さ3mを含む)
規格CEマーキング
D-93A型(インジケータランプ付)
オートスイッチ品番D-93A
適用負荷リレー、PLC
負荷電圧DC24VAC100V
負荷電流範囲注1)5~40mA5~20mA
内部降下電圧2.4V以下
インジケータランプON時赤色発光ダイオード点灯
規格CEマーキング

注1)5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

製品仕様

オートスイッチ型式D-90A・D-93A
外被外径[mm]φ3.4
絶縁体芯数2芯(茶・青)
外径[mm]φ1.1
導体断面積[mm20.2
素線径[mm]φ0.08
リード線最小曲げ半径[mm]〔参考値〕21

型番リスト

表示件数

仕様

リード線長さ

(m)

最小発注数量
インジケータランプ無
0.5
1個
インジケータランプ無
3
1個
インジケータランプ付
0.5
1個
インジケータランプ付
3
1個
通常単価(税別) (税込単価)
通常出荷日
922
( 1,014 )
在庫品1日目当日出荷可能
1,198
( 1,318 )
6日目
1,605
( 1,766 )
在庫品1日目当日出荷可能
1,857
( 2,043 )
6日目

詳細情報

基本情報

【特長】
・SMC製のシリンダ用センサ 無接点オートスイッチ/直接取付タイプです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
