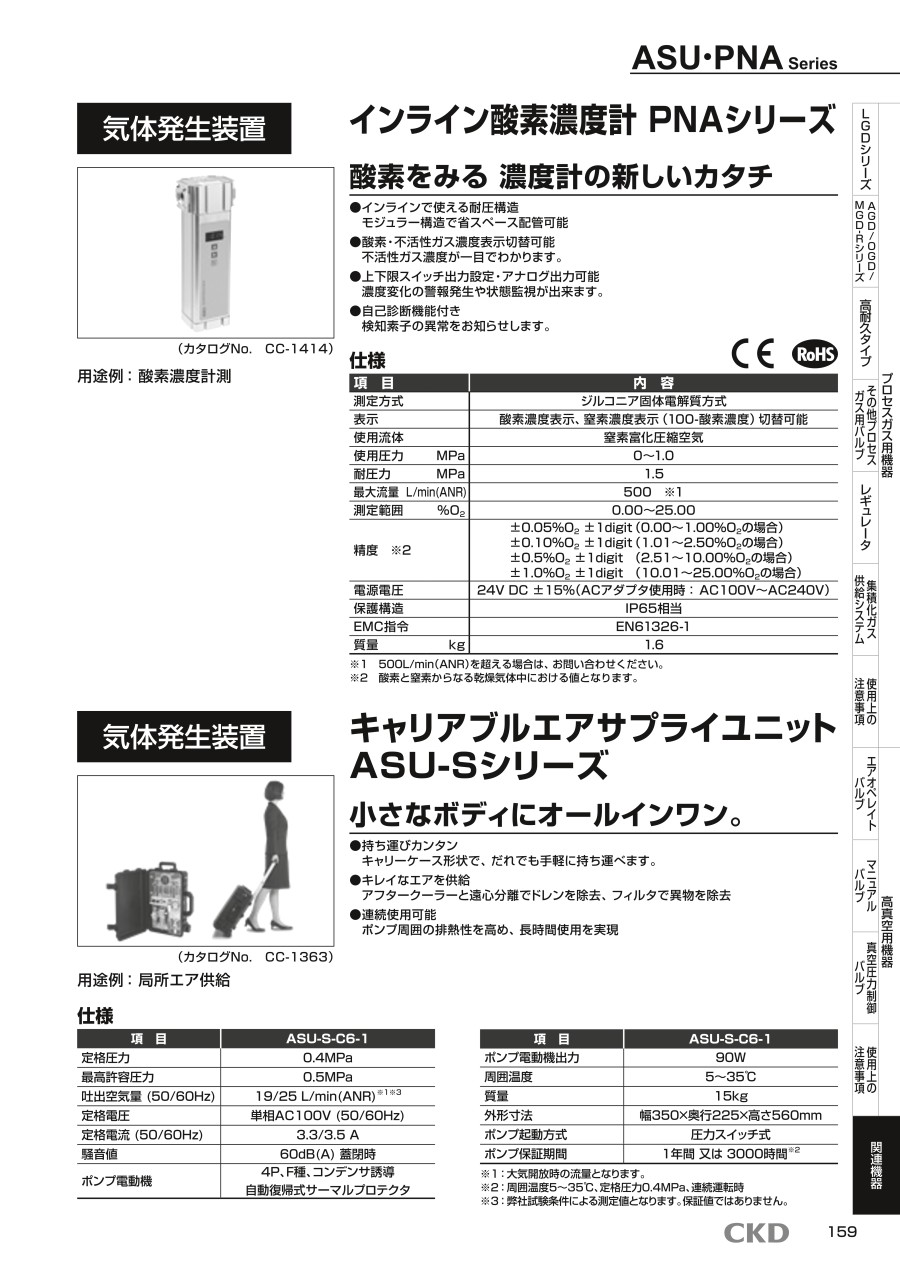

キャリアブルエアサプライユニット

外形図

製品仕様

製品仕様

項目	ASU-S-C6-1
定格圧力	0.4MPa
最高許容圧力	0.5MPa
吐出空気量（50／60Hz）	19/25 L/min（ANR）※1
定格電圧	単相AC100V（50／60Hz）
定格電流（50／60Hz）	3.3／3.5A
騒音値	60dB（A）蓋閉時
ポンプ電動機	4P、E種、コンデンサ誘導 自動復帰式サーマルプロテクタ
ポンプ電動機出力	90W
周囲温度	5～35℃
質量	15kg
外形寸法	幅350×奥行225×高さ560mm
ポンプ起動方式	圧力スイッチ式
ポンプ保証期間	1年間又は3,000時間※2

※1：大気開放時の流量となります
※2：周囲温度5～35℃、定格圧力0.4MPa、連続運転時

回路図

部品リスト

NO.	部品名
1	ケース
2	圧力センサ
3	吸気フィルタ
4	ブレーカー
5	クイックバルブ
6	サイレンサ
7	フィルタ・レギュレータ
8	エアフィルタ

商品特長詳細

持ち運びがカンタン
キャリーケース形状になっており、だれでも手軽に持ち運ぶことができます。

キレイなエアを供給
ポンプにより昇温した圧縮空気をアフタークーラーで冷却。
発生したドレンの遠心分離および異物を除去したキレイなエアを供給します。

連続使用可能
ポンプ周囲の排熱性を高め、長時間使用した際の温度上昇を抑えています。

注意・禁止事項

使用上の注意事項

警告

■設計・選定時

• 圧縮空気の製造以外の用途は禁止します。
• 医療機器には使用しないでください。人身事故などの原因となります。

■設置時

• 仕様範囲内の電源電圧で使用してください。
• アースを接続してください。感電・人体に重大な損傷を与える危険があります。

注意

■設計・選定時

• 車両・船舶などの輸送機器への搭載使用はしないでください。
  振動等が原因で内部機器破損の原因となります。
• 急激な負荷変動が予想される場合は、吐出流量及びタンク容量に注意してください。
• 設置環境、及び入口空気に腐食性ガス、化学薬品、有機溶剤、可燃性ガスが含まれるときは使用しないでください。
• 使用環境により結露が発生し、二次側に水滴が流出する恐れがあります。
  乾燥エアが必要な場合は二次側にドライヤを設置してください。

■設置時

• 製品の使用温度範囲を超える場所では使用しないでください。
• 雨、水、ほこりのない通風の良い場所へ設置してください。
• 湿度の高い所、結露の可能性のある所では使用しないでください。
• 屋内に設置し、かつ、直射日光が当たる所、熱の発生する所を避けてください。
• 振動のない水平な床面へ設置してください。
• 風通しを良くし、保守点検をしやすくするためにスペース、周囲4方向：各150mm以上を確保してください。

■使用・メンテナンス時

• フィルタの清掃を定期的に実施してください。フィルタエレメントが目詰まりすると圧力損失が大きくなります。
• 振動・騒音が大きくなった場合には、筐体フレーム及び各部品・機器の取り付け部を確認してください。ねじ・ボルトの緩みがあれば増し締めをしてください。
• 本製品のお手入れをする場合には、ベンジンやシンナーなどの揮発性有機溶剤が含まれているものは使用しないでください。
• フィルタケースにはドレンが溜まります。連続運転時には1時間毎を目安にドレンの確認を行い、ドレンの排出をしてください。

■その他

•  製品添付の取扱説明書を熟知した上でご使用ください。
•  本製品は変更管理に対応した商品ではありません。
•  本製品は精密機器になりますので強い振動や衝撃、無理な力を与えないでください。破損する恐れがあります。
•  階段などでは、移動用の伸縮ハンドルを持ってケースを持ち上げないでください。破損する恐れがあります。

本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。
