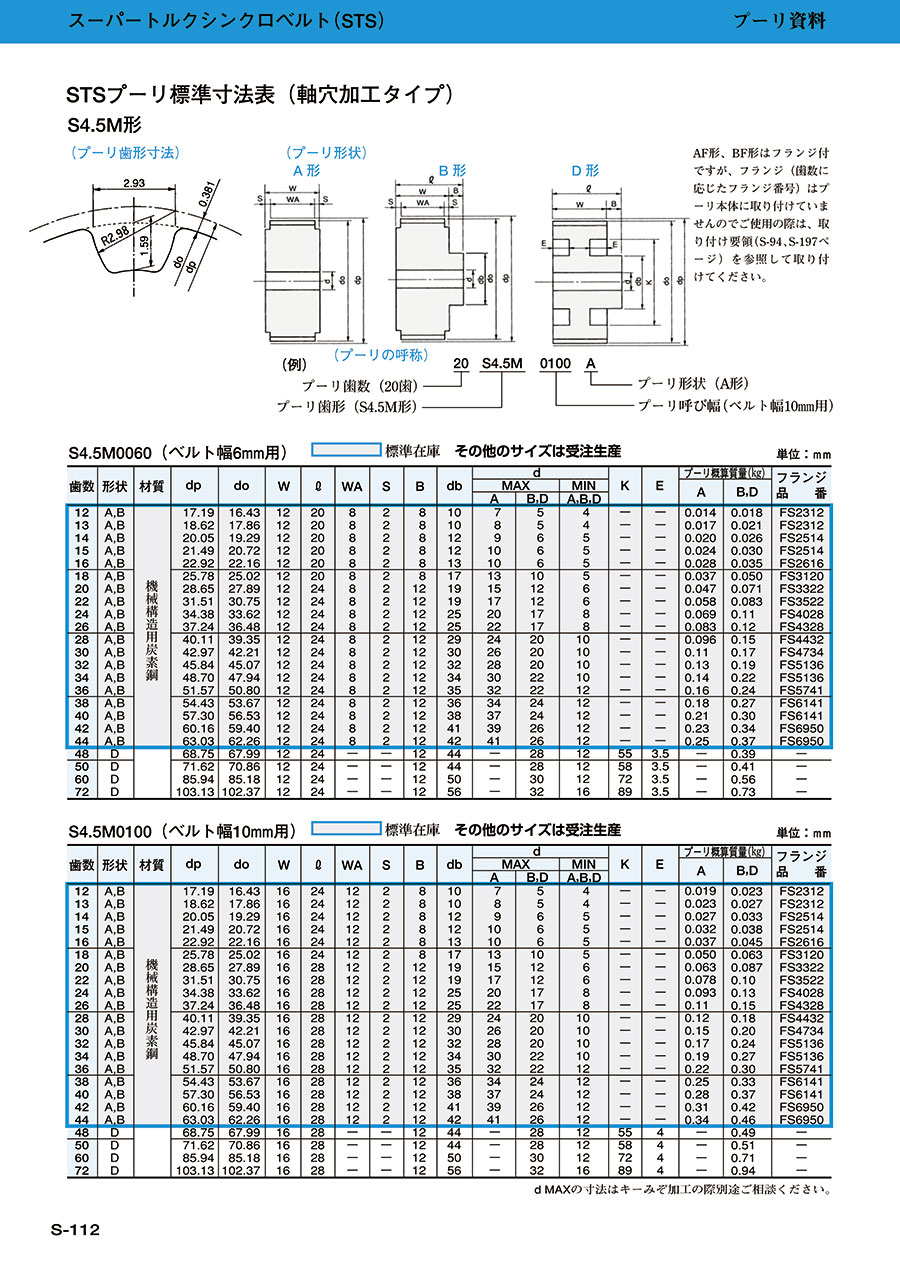

STSプーリ S4.5M形

外形図

プーリ寸法表

プーリ歯数	プーリ形状	材質	ピッチ径	外径	ボス幅	ボス径
			dp（mm）	do（mm）	B（mm）	db（mm）
18	A・B	機械構造用炭素鋼	25.78	25.02	8	17
20			28.65	27.89	12	19
22			31.51	30.75	12	19
26			37.24	36.48	12	25
28			40.11	39.35	12	29
30			42.97	42.21	12	30
32			45.84	45.07	12	32
36			51.57	50.8	12	35
42			60.16	59.4	12	41
44			63.03	62.26	12	42



軸穴仕様規格表





キー溝・タップ寸法

適応軸穴径 （mm）	キー溝幅 b	公差 JS9	キー溝高さ h	公差	タップサイズ T	セットスクリュー （）は準標準
4以上6.35以下※	-	-	-	-	M3	M3×4
7以上9以下※	-	-	-	-	M4	M4×5（M4×4）
10以上12以下	4	±0.015	1.8	+0.1 0	M4	M4×5（M4×4）
12を超え17以下	5		2.3		M5	M5×5
17を超え22以下	6		2.8		M6	M6×8（M6×6）
22を超え30以下	8	±0.018	3.3	+0.2 0
30を超え38以下	10				M8	M8×10（M8×8）
38を超え44以下	12	±0.0215

※ φ4〜7、9（軸穴径 : 4～７、9mm）はキー加工ができません。

タップ加工について



●歯部からねじ切りは歯底（歯の谷部）より加工致します。90°（または120°）の角度で2ヶ所必要な場合は、90°（または120°）以上で、90°（または120°）に最も近い歯底より加工致します。
●歯部またはボス部へ2ヶ所の加工で方向性がある場合（例：キー溝位置に対する回転方向）は、ボス側より見て、右まわりに加工致します。
●歯部・ボス部でのねじ切り位置は、歯部（W）、ボス部（B）の中央に加工致します。
●ねじ深さは、ねじ有効径×（1.5～2.0）を標準とします。
●端面へのねじ切り（タップ）をご指定の場合、位置精度はピッチ円直径±0.3mm、回転方向±0.3mmを標準とします。

追加工


フランジの取り付け方法
STS・シンクロベルトは、高トルク、高速での使用ができますので、事故を防ぐためにフランジの取り付けについては、次の要領にて確実い行ってください。

（１）カシメ方式（標準フランジ）

①目付けポンチ、平面の盤、円筒の自具、ハンマーをご用意ください。
②プーリのフランジ部はめ合い部に異物が付着していますと、プーリとフランジ部にすき間ができ、うまくカシメることができませんので、フランジはめ合い部を清掃してください。
③平面の盤上にプーリ本体を置き、目付ポンチでプーリ本体をフランジ側へかぶせるようにカシメてください。

XL形の焼結プーリをカシメるときは、十分注意してください。
（S45C品と同様に強く打つと欠ける場合があります）

※B形のプーリの場合、ボスがあるため、カシメの時不安定な状態となりますので、円筒の治具を用い、均一にカシメられるようにしてください。

④フランジをカシメる際には、必ず対角の順序でカシメてください。
⑤カシメの数は、下記の通りとしてください。

プーリ径（mm）	カシメ数
31以下	6カ所以上
31をこえ50以下	8カ所以上
50をこえ80以下	10カ所以上
80をこえ150以下	12カ所以上
150をこえ220以下	16カ所以上
220をこえるもの	20カ所以上

⑥フランジ取り付け後、ガタがないか点検してください。

（２）ビス止め方式

S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
